Статичний калькулятор скла

Інструмент статичного калькулятора Guardian Glass дозволяє фахівцям у галузі скла перевіряти напругу та прогин скла для стандартних конфігурацій скління відповідно до EN 16612 при вітрових, кліматичних та лінійних навантаженнях. Визначивши розміри скла, укладання, умови підтримки та навантаження, користувачі можуть створити попередню структурну перевірку та завантажити звіт про розрахунки для підтримки рішень щодо проектування та специфікацій.

Інструмент призначений для стандартних застосувань скління та підтримує технічні перевірки та обговорення на ранніх етапах проекту. Для складних геометрій, нестандартних умов кордонів або розширених структурних оцінок користувачі можуть надіслати спеціалістам із технічних питань Guardian Glass окремий запит на розрахунок.

Короткий посібник

У цьому посібнику пояснюється, як крок за кроком використовувати інструмент Статичний калькулятор для перевірки напруги скла та прогину для поширених конфігурацій скління. Якість результатів залежить від точності введених даних, особливо навантажень.

Крок 1 – Відкрийте інструмент

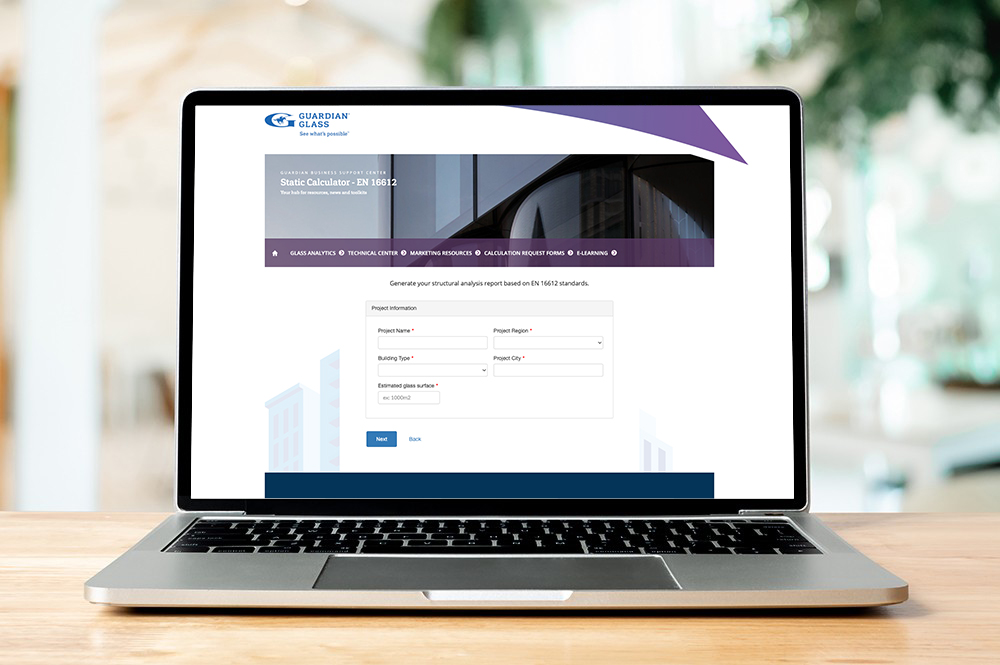

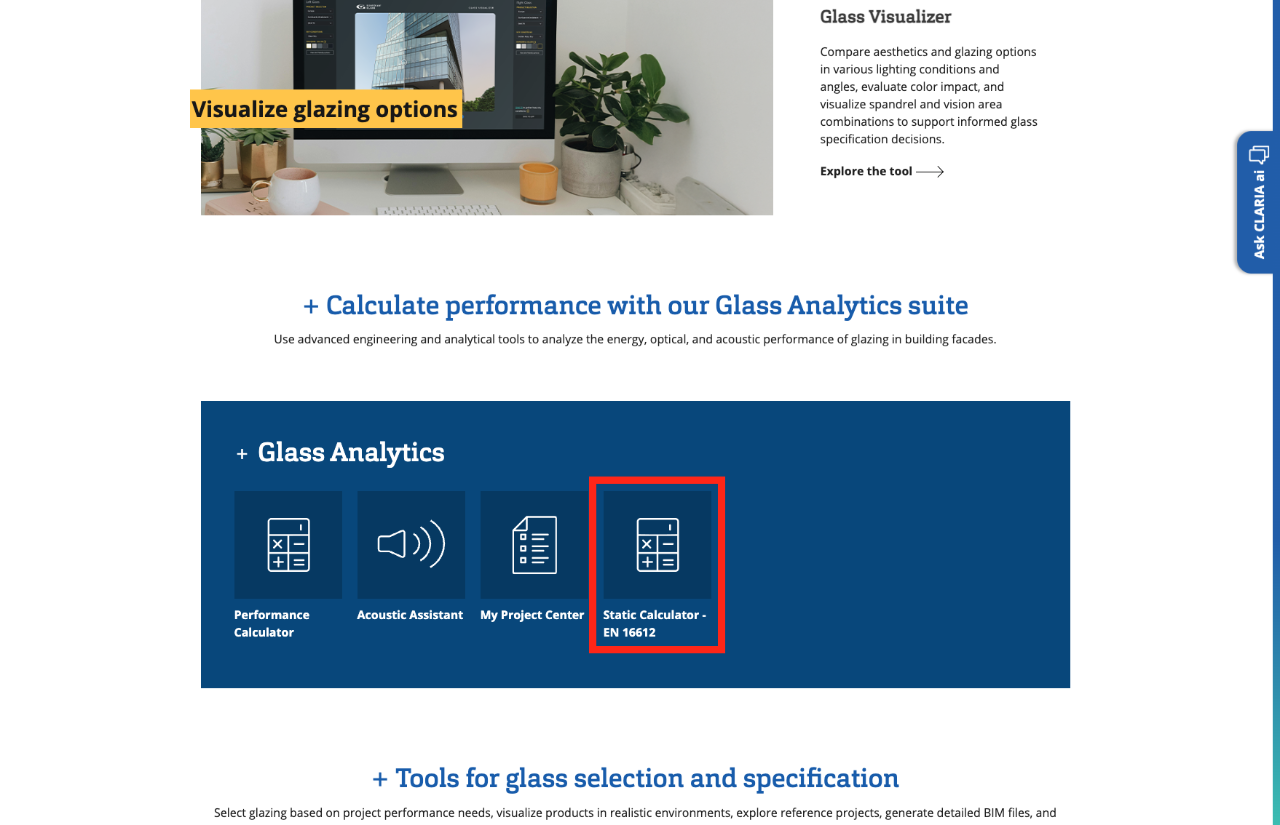

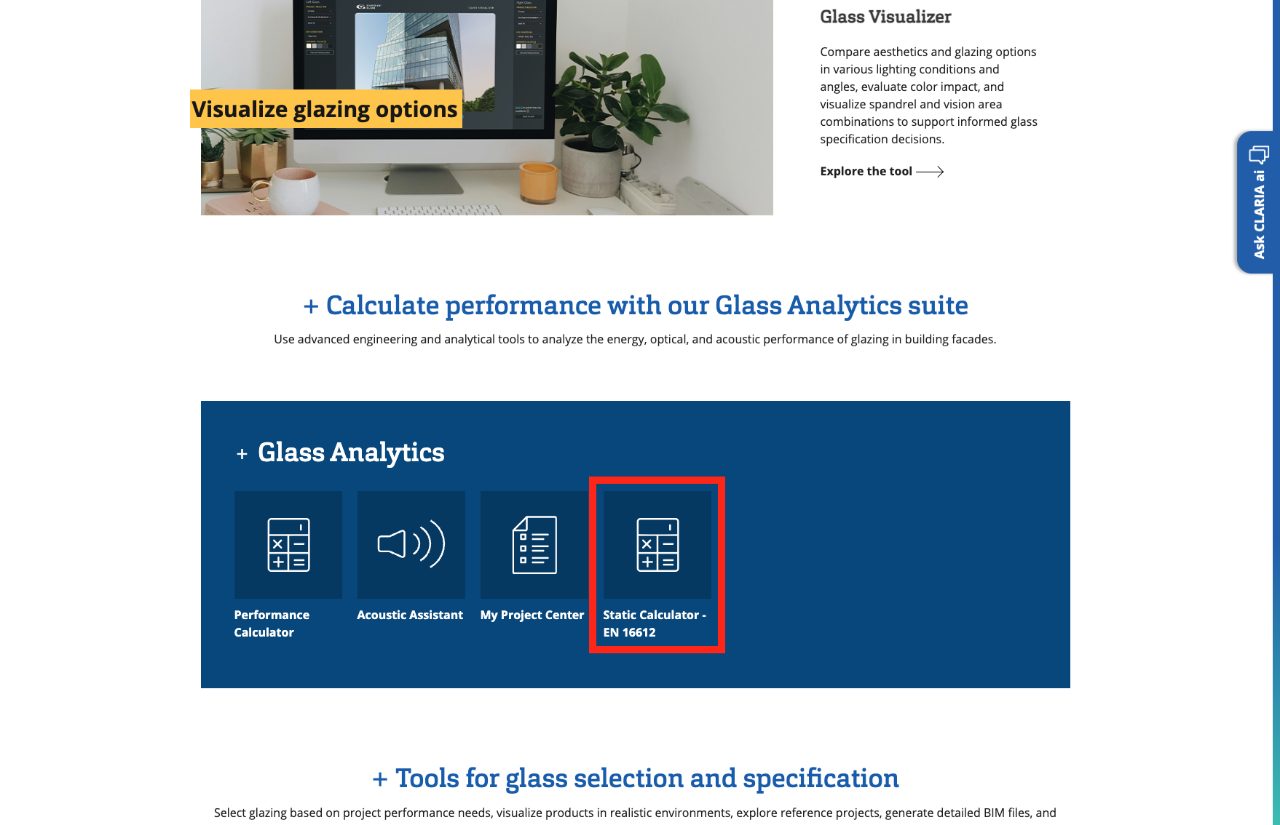

• Перейдіть до ресурсного центру Guardian Glass
• Відкрийте статичний калькулятор - EN 16612

Крок 2 – Введіть контактні дані та мову звіту

• Заповніть свої контактні дані
• Оберіть мову звіту про розрахунки (це незалежно від мови інтерфейсу інструменту)

Ця інформація з'явиться у згенерованому звіті.

Підказка: Переконайтеся, що ви вибрали правильний регіон, оскільки стандарти та типове припущення можуть відрізнятися.

Крок 3 – налаштуйте проект

Надайте основну інформацію про проект:

• Назва проєкту
• Країна та місто
• Тип будівлі
• Оцінена площа скління (використовується для внутрішнього довідження)

Цей крок допомагає визначити розрахунок і безпосередньо не впливає на структурні результати.

Крок 4 – Визначення геометрії скління та опори

Введіть основні характеристики скління:

• Ширина і висота скла – НОВИНКА: додано нові геометрії: тепер ви можете виконати статичний розрахунок для трикутників, паралелограмів, трапецій та інших спеціальних форм.
• Кут нахилу
• Умови підтримки (наприклад, підтримка на 2, 3 або 4 сторони)

Правильне визначення опори має важливе значення, оскільки воно значно впливає на результати напружень і прогинів.

Крок 5 – Створення композиції скління

Визначте структуру скла:

• Монолітний або склопакет (IGU)
• Товщина скла(и)
• Скляні підкладки
• Термообробка (відпалена, термозміцнена, загартована)
• Композиція ламінованого скла (проміжні шари, послідовність шарів) – НОВОЕ: нова опція дозволяє ламінованому склу виступати як монолітний товстий склопакет, що дозволяє застосовувати в розрахунках зсувну зв'язок.
• Товщина порожнини (для склопакетів)

Ви можете відрегулювати або перебудувати композицію перед продовженням.

Крок 6 – Визначення навантажень (важливий крок)

Вітрове навантаження

• Введіть тиск вітру та/або підсос
• Використовуйте правильну умовну позначку:
  • Позитивне значення = тиск
  • Негативне значення = підсос
• Виберіть тривалість навантаження (наприклад, 3 секунди або 10 хвилин)

Тривалість навантаження безпосередньо впливає на результати розрахунку.

Кліматичне навантаження (тільки для склопакетів)

Для склопакетів кліматичні навантаження мають стандартні значення відповідно до EN 16612, але ви можете налаштувати їх відповідно до потреб вашого проекту, умов виготовлення та монтажу:

Кліматичні навантаження враховують різницю тиску через висоту, температуру та атмосферні зміни і можуть значно впливати на напругу скла.

НОВІТНІЗНА: кліматичні навантаження тепер відображаються лише при виборі відповідних прапорців, що робить інтерфейс чистішим і більш інтуїтивним.

Лінійне навантаження (якщо застосовно)

Якщо застосовується лінійне навантаження:

• Введіть значення на основі відповідного стандарту (наприклад, ДСТУ EN 1991)
• Визначте напрямок навантаження та сторону застосування
• Виберіть тривалість навантаження

Крок 7 – Надішліть розрахунок

Після завершення всіх вводів:

• Надішліть розрахунок
• Інструмент автоматично оцінює всі випадки навантаження

Крок 8 – Перегляньте результати та завантажте звіт

На екрані з результатами відображається:

• Чи перевірено конфігурацію скла (“підтверджено OK”)
• Діючий варіант навантаження
• Максимальний напружений стан та прогин

Можна завантажити звіт про розрахунок у форматі PDF із підсумком усіх вхідних даних і результатів.

НОВИНКА: Можна розпочати новий розрахунок без повторного введення контактної інформації та даних проекту. Ці дані автоматично зберігаються та повторно використовуються; потрібно лише повторно ввести деталі конфігурації скла.

Часті запитання про інструмент Static Calculator (FAQ)

Питання: Для чого використовується інструмент для статичного розрахунку?

В: Інструмент перевіряє напругу та прогин скла для стандартних конфігурацій скління під визначеними навантаженнями. Він призначений для попередньої перевірки та технічної підтримки.

Питання: Як отримати доступ до інструменту статичного калькулятора?

В: Ви можете отримати доступ до статичного калькулятора через веб-сайт Guardian Glass через Центр ресурсів. Він також доступний безпосередньо з Калькулятора продуктивності: коли ви починаєте статичний розрахунок з існуючого проекту в Калькуляторі продуктивності, ключові дані проекту автоматично передаються, що дозволяє продовжити робочий процес без повторного введення інформації.

Питання: Коли слід використовувати форму запиту на розрахунок?

В: Використовуйте форму запиту, якщо ваш проект включає:

• Складні геометрії
• Системи з фіксованими точками
• Нестандартні граничні умови
• Навантажувальні випадки, які не можна чітко визначити

У цих випадках експерт Guardian Glass може розглянути ваш запит.

Питання: Чи впливає тривалість навантаження на результати?

В: Так. Тривалість навантаження впливає на допуститий напружений стан і її потрібно правильно вибрати. Короткочасні навантаження (наприклад, пориви вітру) і тривалі навантаження дають різні результати.

З: Як вибрати правильну тривалість дії вітрового навантаження?

В: Згідно з підходом до Єврокоду, визначеним у EN 1991-1-4, стандартна тривалість усереднення вітрового навантаження становить 10 хвилин. Однак відповідна тривалість дії вітрового навантаження може змінюватися в залежності від обраного підходу до проектування, вимог проекту та чинного стандарту, і завжди повинна відповідати застосовній специфікації.

З: Чому кліматичне навантаження є обов'язковим для склопакетів?

В: Кліматичні навантаження враховують зміни тиску, спричинені:

• Температурні відмінності
• Зміни висоти
• Зміни атмосферного тиску

Ігнорування кліматичного навантаження може призвести до недооцінки напружень скла в склопакетах.

З: Яку умовну позначку слід використовувати для вітрових навантажень?

В: Ви повинні використовувати:

• Позитивні значення позначають тиск
• Негативні значення позначають всмоктування

Використання неправильного знаку може призвести до інверсії навантажувального випадку та зробити результати недійсними.

З: Звідки мені знати, яке лінійне навантаження слід застосувати?

В: Значення лінійного навантаження зазвичай визначаються будівельними стандартами, такими як EN 1991 або національні стандарти.

З: Чи можна редагувати розрахунок після його відправлення?

В: Ні. Після відправлення розрахунок не можна редагувати. Якщо потрібні зміни, необхідно створити новий розрахунок.

З: Які мови доступні для звіту про розрахунок?

В: Мову звіту можна вибрати на початку процесу, і вона не залежить від мови інтерфейсу.

Мова інтерфейсу визначається мовою, обраною на головній сторінці веб-сайту Guardian Glass під час вибору вашого регіонального сайту; Центр ресурсів і його інструменти, включаючи інструмент запиту статичного розрахунку, потім відображатимуться цією мовою.

З: Що означає "свідчення OK"?

В: "Свідчення OK" вказує на те, що визначена конфігурація скла задовольняє критерії напруги і прогину для введених випадків навантаження.
