Vidrio acústico
Vidrio acústico
Para ayudar a reducir la contaminación acústica
El ruido es una molestia común que puede penetrar fácilmente en nuestros entornos, desde la ocasional sirena de emergencia que interrumpe su sueño hasta el ruido constante del tráfico mientras trabaja. Las investigaciones han demostrado que el ruido puede afectar negativamente a su salud y a su calidad de vida en general. Al mejorar el aislamiento acústico, el vidrio puede ayudar a reducir los sonidos no deseados, transformando sus edificios en espacios tranquilos y serenos.
- ¿Qué es el vidrio acústico?
- ¿Cómo se fabrica el vidrio acústico y cómo funciona?
- ¿Cuáles son las ventajas del vidrio laminado?
- ¿Cómo se mide el rendimiento acústico?
- Herramienta de estimación acústica
- ¿Qué otros elementos pueden mejorar el rendimiento acústico de una unidad de vidrio aislante (IGU)?
¿Qué es el vidrio acústico?
En general, cuanto más grueso o pesado sea el vidrio, mayor será la reducción del ruido. Por lo tanto, la eficiencia de la reducción del sonido aumenta a medida que aumenta el grosor del vidrio. Sin embargo, el uso de vidrio laminado proporciona más beneficios del aislamiento acústico. Al sustituir un solo panel de vidrio por un panel laminado, con el mismo grosor general, el aislamiento acústico mejora significativamente.
¿Cómo se fabrica el vidrio acústico y cómo funciona?
El vidrio laminado consta de dos o más capas de vidrio que están unidas permanentemente junto con una o más capas intermedias de polímero utilizando calor y presión. El vidrio laminado aumenta el aislamiento acústico desacoplando los paneles de vidrio y amortiguando las vibraciones generadas por las ondas sonoras.
Vea en este vídeo cómo se fabrica el vidrio laminado:
Logiform

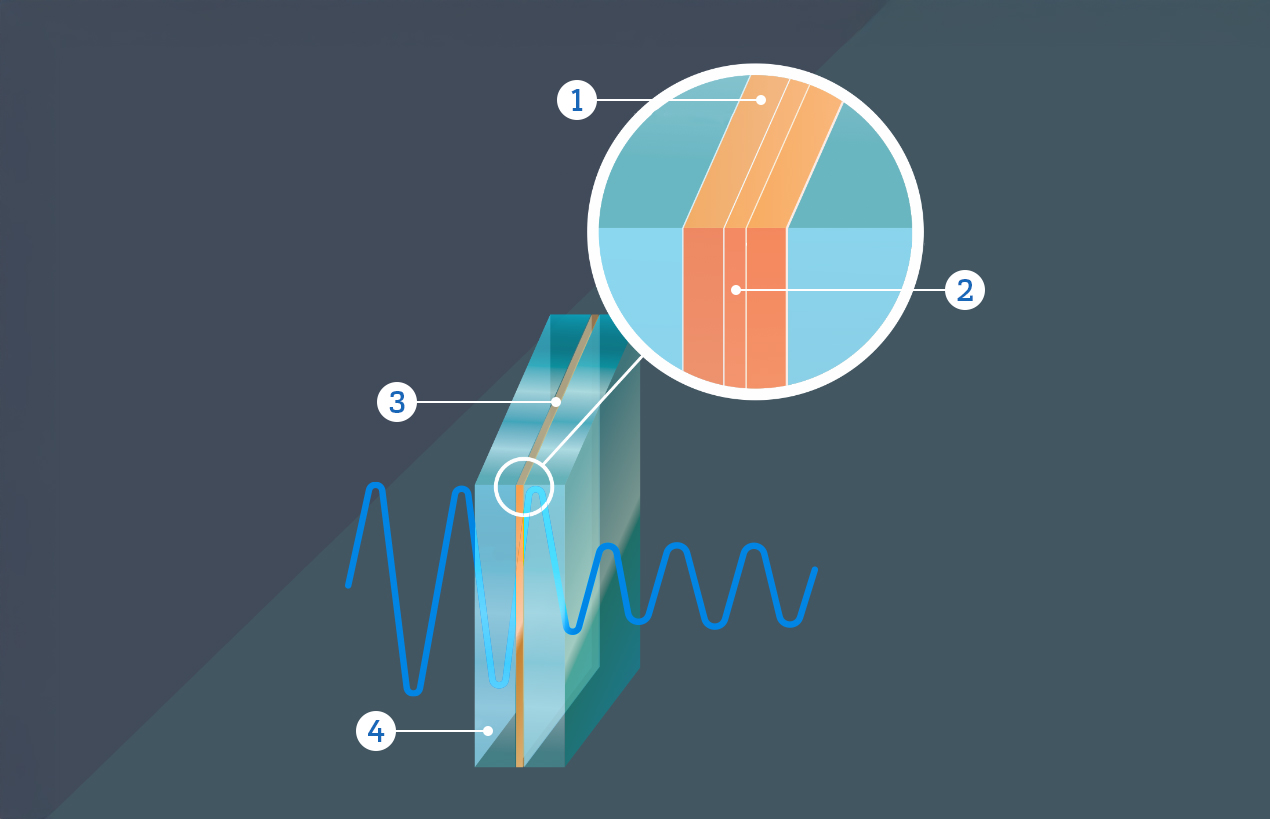

También hay intercalarios acústicos especiales de PVB disponibles para mejorar aún más el rendimiento del control del sonido del vidrio. Estos productos de vidrio con atenuación acústica tienen una estructura multicapa que utiliza PVB estándar con un núcleo acústico suave especial:
- Material PVB estándar
- Núcleo acústico suave
- Capa intermedia de PVB acústico
- Vidrio
¿Cuáles son las ventajas del vidrio laminado?
Reducción del ruido
El principal beneficio del vidrio acústico es su eficacia para reducir la transmisión del sonido. Ayuda a reducir los ruidos externos, como el tráfico, la construcción y los sonidos de las calles, a la vez que minimiza el ruido interno dentro de un edificio. Esto da como resultado un entorno interior tranquilo y sereno, que puede mejorar la comodidad, la productividad y la concentración.
Seguridad y protección
Cuando se somete a suficiente fuerza de impacto, el vidrio laminado puede romperse. Sin embargo, los fragmentos de vidrio tienden a adherirse a la entrecapa de plástico, lo que ayuda a reducir el riesgo de lesiones debido a fragmentos de vidrio roto. Se pueden utilizar constituciones específicas de vidrio laminado para aplicaciones que requieren seguridad anti-intrusión o de entrada forzada, así como para mitigación de explosiones y balísticas, o resistencia a huracanes.
Protección UV
El vidrio laminado puede absorber hasta el 99 % de los dañinos rayos UV, que son responsables de hasta el 50 % de la decoloración de las superficies interiores. Esta protección ayuda a mantener las superficies interiores y los muebles como nuevos durante más tiempo.
Eficiencia energética
Cuando se combina con capas de alto rendimiento o de baja emisividad, el vidrio laminado puede ayudar a mejorar la eficiencia energética de los edificios al proporcionar aislamiento térmico y/o propiedades de control solar.
¿Cómo se mide el rendimiento acústico?

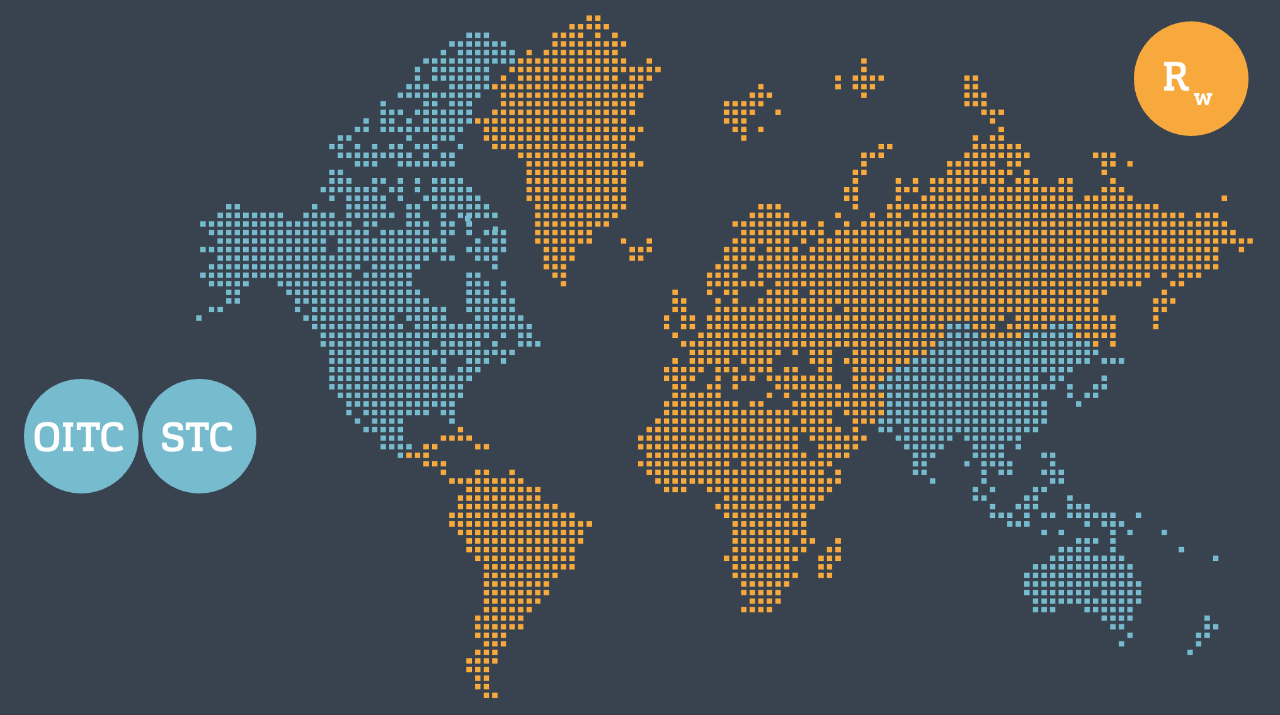

La clasificación acústica se puede utilizar para medir el aislamiento acústico de los elementos del edificio y varía en función de la región del mundo. Por ejemplo, Rw se utiliza en Europa, mientras que las clasificaciones OITC y STC se utilizan en Norteamérica. Otras regiones pueden utilizar una opción u otra.

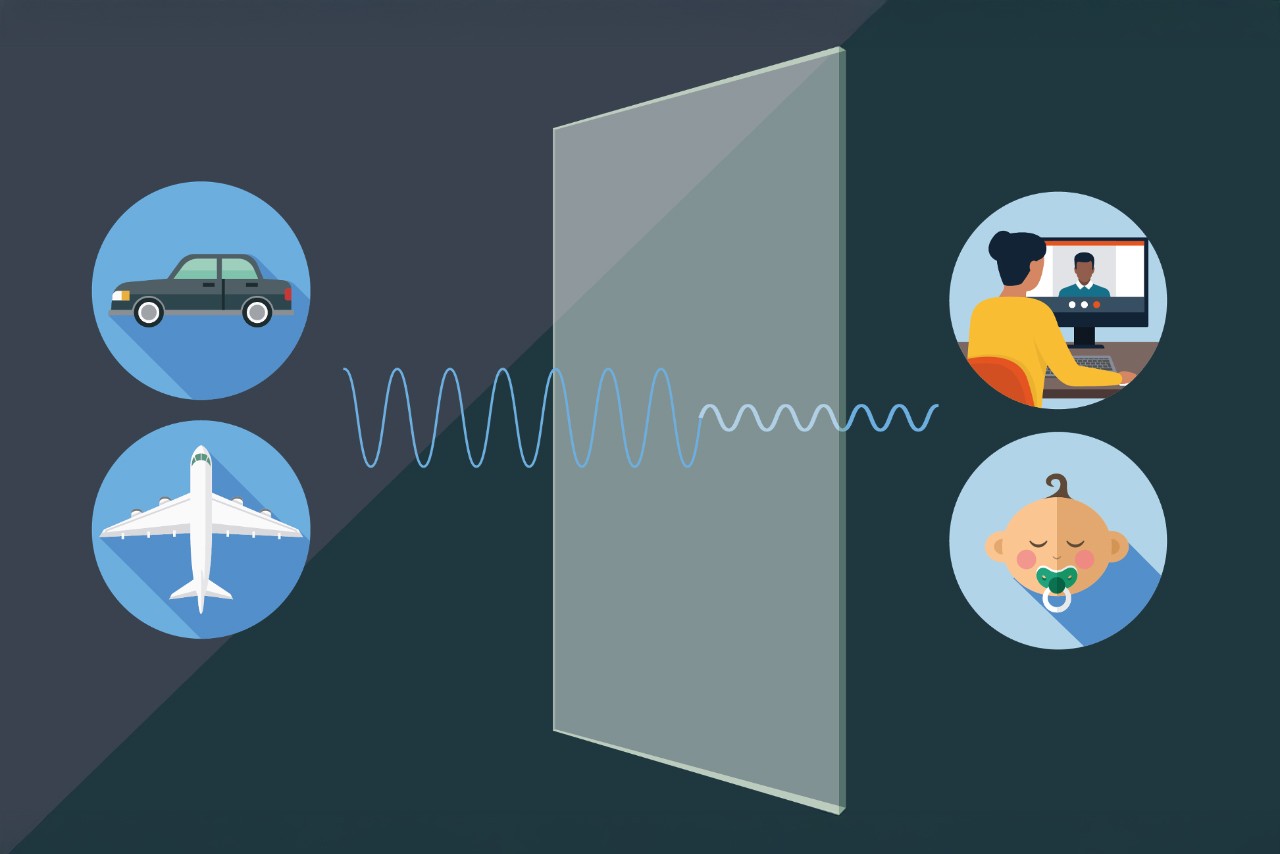

Clasificación de clase de transmisión exterior-interior (OITC)
La clasificación OITC es una clasificación numérica única calculada a partir de los valores de pérdida de transmisión acústica medidos a partir de una prueba acústica. Se calcula en función de ASTM E 1332 utilizando datos de pérdida de transmisión acústica medidos entre 80 y 5000 Hz. El nivel de baja frecuencia representa las ondas sonoras del exterior de un edificio, como las del tráfico por carretera y ferrocarril, y de los despegues de aeronaves cercanas. Se recomienda la clasificación OITC para el acristalamiento exterior.

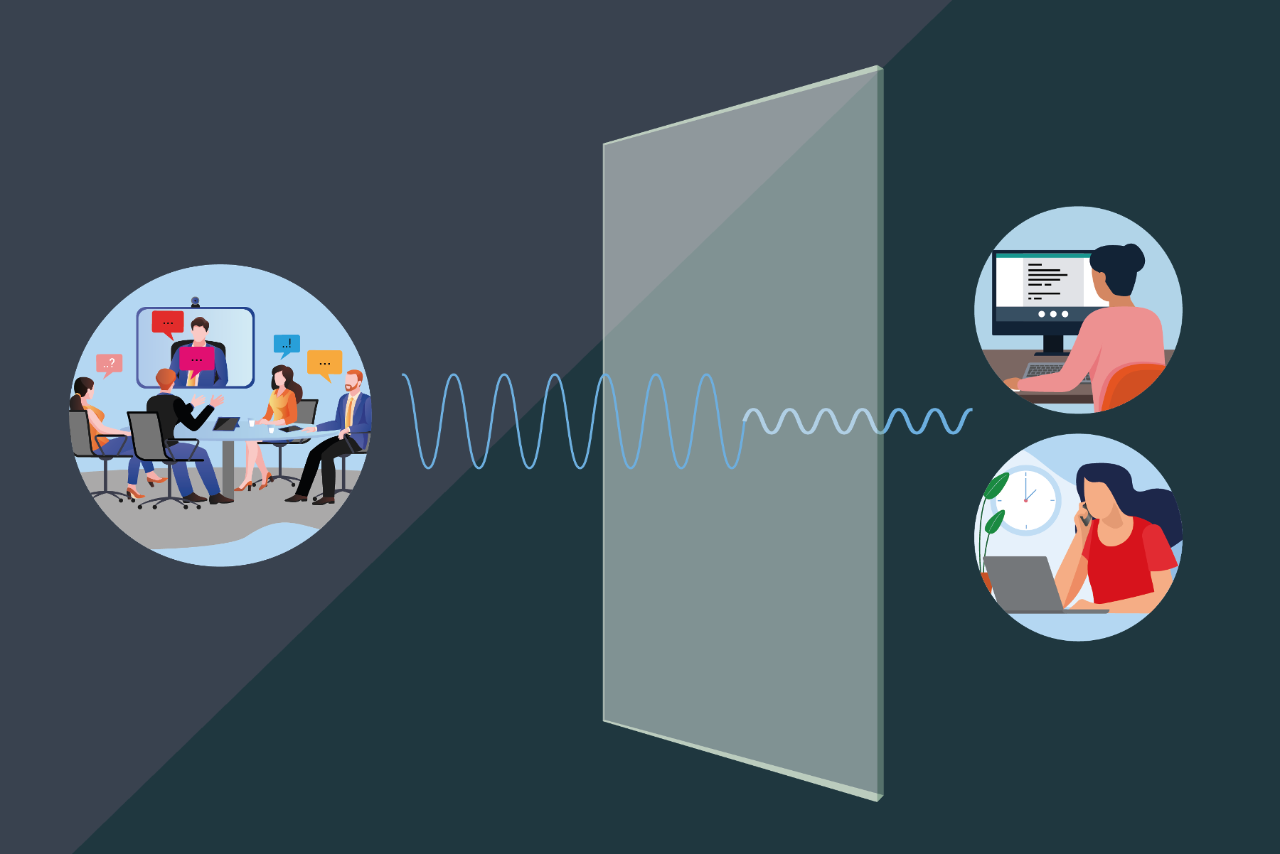

Clasificación de clase de transmisión de sonido (STC)
El STC también es una clasificación numérica única calculada a partir de los valores de pérdida de transmisión de sonido medidos a partir de una prueba acústica. Se determina de acuerdo con ASTM E413 utilizando datos de pérdida de transmisión de sonido medidos entre 100 y 5000 Hz. La calificación cubre las fuentes de sonido generadas en interiores de edificios como el habla humana, la radio y la televisión. Se recomienda la clasificación STC para el acristalamiento interior.
Índice de ponderación de reducción sonora (Rw)
La medida más utilizada en Europa es el factor medio de reducción del ruido, también conocido como Rw. Aplicamos factores de corrección adicionales al Rw que representan las desviaciones del aislamiento acústico en función de la fuente de sonido.
El Rw representa el índice general (dB), la C representa el factor de corrección para frecuencias más altas y el Ctr representa el factor de corrección para frecuencias más bajas (ruido de tráfico típico).
Dependiendo de la fuente de ruido, se debe seleccionar el acristalamiento correcto teniendo en cuenta si está expuesto a bajas frecuencias o altas frecuencias.
En este ejemplo, el factor de reducción es –1 db, que da un valor acústico total de 41 dB, y el factor de reducción Ctr es –5 dB, que da un valor acústico total de 37 dB.
| Rw = 42 (-1; -5) | |
| Rw | = 42 dB |
| Rw +C = 42 - 1 | = 41 dB |
| Rw + Ctr = 42 - 5 | = 37 dB |
Herramienta de estimación acústica
Las propiedades de control acústico del acristalamiento se pueden estimar utilizando modelos informáticos. Existe un software diferente para estimar el rendimiento acústico de diferentes tipos de acristalamiento.
Con Guardian Glass Acoustic Assistant, los usuarios tienen la opción de estimar el rendimiento acústico del acristalamiento, encontrar soluciones de acristalamiento para satisfacer un rendimiento acústico o ver directamente la lista de rendimiento acústico relacionado con varios tipos de acristalamiento.
La estimación del rendimiento acústico se basa en supuestos de similitud de componentes derivados de los datos medidos y la interpolación. En este enfoque, fue posible ampliar la base de datos de valores de los certificados de prueba. Es importante recordar que actualmente no hay estándares que describan cómo estimar las clasificaciones acústicas para el acristalamiento.
Es necesario estimar el rendimiento acústico de un acristalamiento
Guardian le ofrece una gran cantidad de notas técnicas, herramientas y aprendizaje en línea para mejorar sus conocimientos sobre el vidrio y ayudarlo a seleccionar el vidrio más adecuado para su proyecto. Visite nuestro Centro de Recursos para obtener más información.
¿Qué otros elementos pueden mejorar el rendimiento acústico de una unidad de vidrio aislante (IGU)?
Muchos parámetros influyen en el rendimiento acústico general de la envoltura de un edificio, como el sistema de enmarcado, el sellado, la instalación del acristalamiento y otros. En cuanto al acristalamiento, lo más importante que se debe mencionar, además del grosor del vidrio y el uso del vidrio laminado, son:
La simetría de la composición del acristalamiento
Una opción para optimizar el rendimiento acústico del acristalamiento es utilizar diferentes espesores de vidrio en una composición de acristalamiento. El diferente grosor de cada panel de vidrio en una unidad de acristalamiento minimiza los efectos de resonancia debido a las diferencias de grosor de los componentes de vidrio.
El espacio de aire de la unidad de vidrio aislante
El espacio entre unidades de vidrio aislante amortigua las vibraciones del panel exterior antes de que lleguen al segundo panel interior. Por lo tanto, cuanto mayor sea el espacio intervertebral, mejor será la reducción del ruido. Tenga en cuenta que el mayor espacio de aire aumenta el espesor general del acristalamiento e influye en el rendimiento del aislamiento térmico.
Es importante tener en cuenta que el tratamiento térmico, los recubrimientos y la frita cerámica NO afectan a la estimación acústica final.
👉 Charla con expertos
«Cuando se pretende reducir los niveles de ruido en un edificio, es crucial seleccionar el tipo adecuado de acristalamiento. Sin embargo, también es importante considerar otros elementos de la fachada del edificio que puedan influir en el rendimiento acústico general. Factores como los materiales utilizados y el diseño de la fachada desempeñan un papel importante para ayudar a lograr un aislamiento acústico óptimo. Al adoptar un enfoque holístico y abordar todos estos aspectos, puede ayudar a reducir el ruido no deseado de forma eficaz y crear un entorno interior tranquilo y cómodo”.
¿Necesita ayuda para especificar el acristalamiento acústico que pueda satisfacer los requisitos de su proyecto?
