A zajszennyezés csökkentése érdekében
A zaj gyakori kellemetlenség, amely könnyen áthatolhat a környezetünkön, az alkalmi vészhelyzetben előforduló szirénától az alvást megzavaró állandó forgalmi zajig, munka közben. Kutatások kimutatták, hogy a zaj negatívan befolyásolhatja az egészséget és az általános életminőséget. A hangszigetelés fokozásával az üveg csökkentheti a nem kívánt hangokat, és csendes, nyugodt terekké alakíthatja az épületeket.
Mi az akusztikus üveg?
Általában minél vastagabb vagy nehezebb az üveg, annál nagyobb a zajcsökkentés. Ezért a zajcsökkentés hatékonysága az üvegvastagság növekedésével nő. A laminált üveg használata azonban további előnyöket nyújt az akusztikus szigetelés terén. Ha egy üvegtáblát laminált táblára cserél, ugyanolyan teljes vastagságú, a hangszigetelés jelentősen javult.
Hogyan készül az akusztikus üveg, és hogyan működik?
A laminált üveg két vagy több réteg üvegből áll, amelyek egy vagy több polimer köztes réteggel vannak összekötve hő és nyomás alkalmazásával. A laminált üveg növeli a hangszigetelést az üvegtáblák leválasztásával és a hanghullámok által keltett rezgések csillapításával.
A videóban megtekintheti, hogyan készül a laminált üveg:
Logiform
Speciális, hangszigetelő tulajdonságú köztes PVB-rétegek is rendelkezésre állnak az üveg hanggátló teljesítményének további javítása érdekében. Ezek a termékek szabványos PVB-t használó, speciális, puha akusztikai maggal rendelkező többrétegű konstrukcióból állnak:
- Standard PVB anyag
- Puha akusztikus mag
- Akusztikus PVB köztes réteg
- Üveg
Mik a laminált akusztikus üveg előnyei?
Zajcsökkentés
Az akusztikus üveg elsődleges előnye a hangátvitel csökkentésének hatékonysága. Segít csökkenteni az olyan külső zajokat, mint a forgalom, az építkezés és az utcai hangok, miközben minimalizálja az épületen belüli belső zajokat. Ez csendes és nyugodt beltéri környezetet eredményez, amely javíthatja a kényelmet, a termelékenységet és az összpontosítást.
Biztonság és védelem
Ha megfelelő ütési erőnek van kitéve, a laminált üveg eltörhet. Az üvegtöredékek azonban gyakran tapadnak a műanyag köztes réteghez, így csökkenthető a törött üvegtöredékek által okozott sérülések kockázata. A speciális laminált üveg-összeállítások olyan alkalmazásokhoz használhatók, amelyek behatolásgátló vagy kényszerbelépési biztonságot igényelnek, valamint ballisztikus és blasztmentesítő, illetve hurrikánálló alkalmazásokhoz.
UV-védelem
A laminált üveg a káros UV-sugarak akár 99%-át képes elnyelni, ami a belső felületek akár 50%-áért is felelős. Ez a védelem hosszabb ideig megőrzi a belső felületek és bútorok újszerű megjelenését.
Energiatakarékosság
Nagy teljesítményű vagy Low-E bevonatokkal kombinálva a laminált üveg hőszigeteléssel és/vagy napvédő tulajdonságokkal javíthatja az épületek energiahatékonyságát.
Hogyan mérik az akusztikai teljesítményt?

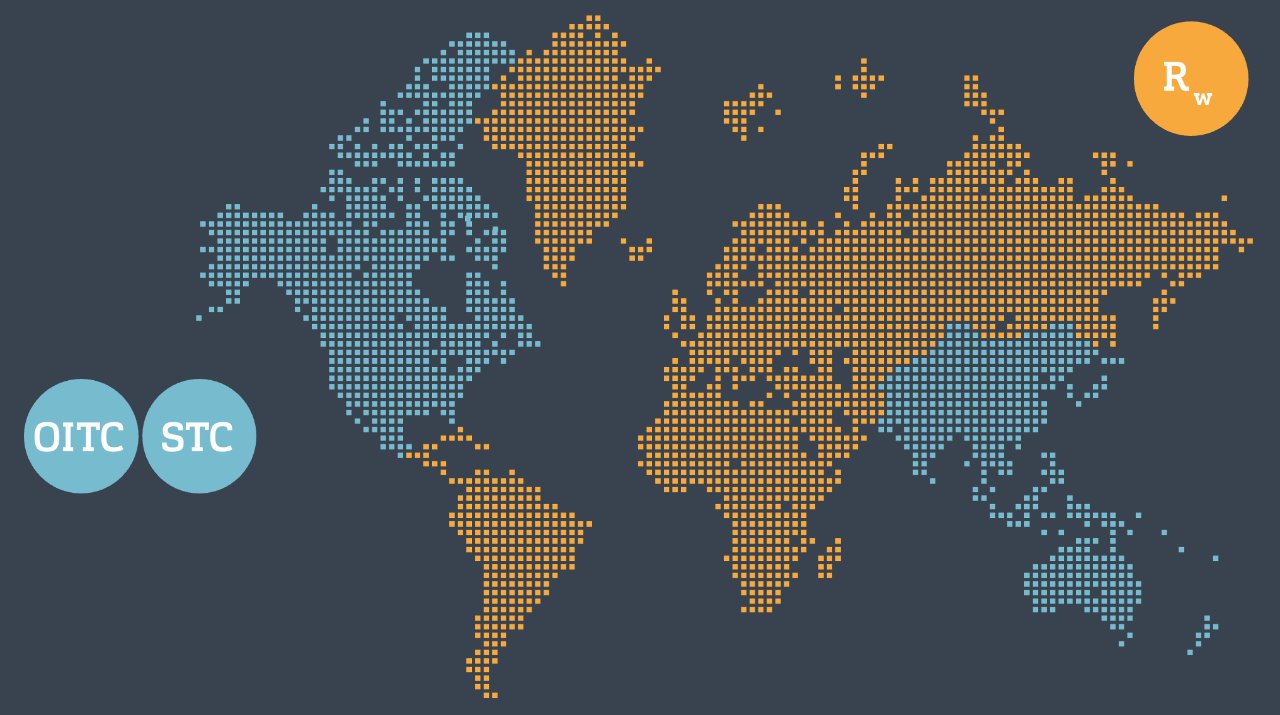

Az akusztikus minősítés az épületelemek hangszigetelésének mérésére használható, és a világ régiójától függően változik. Európában például az Rw-t, Észak-Amerikában pedig az OITC és az STC besorolást használják. Más régiók az egyik vagy a másik opciót használhatják.

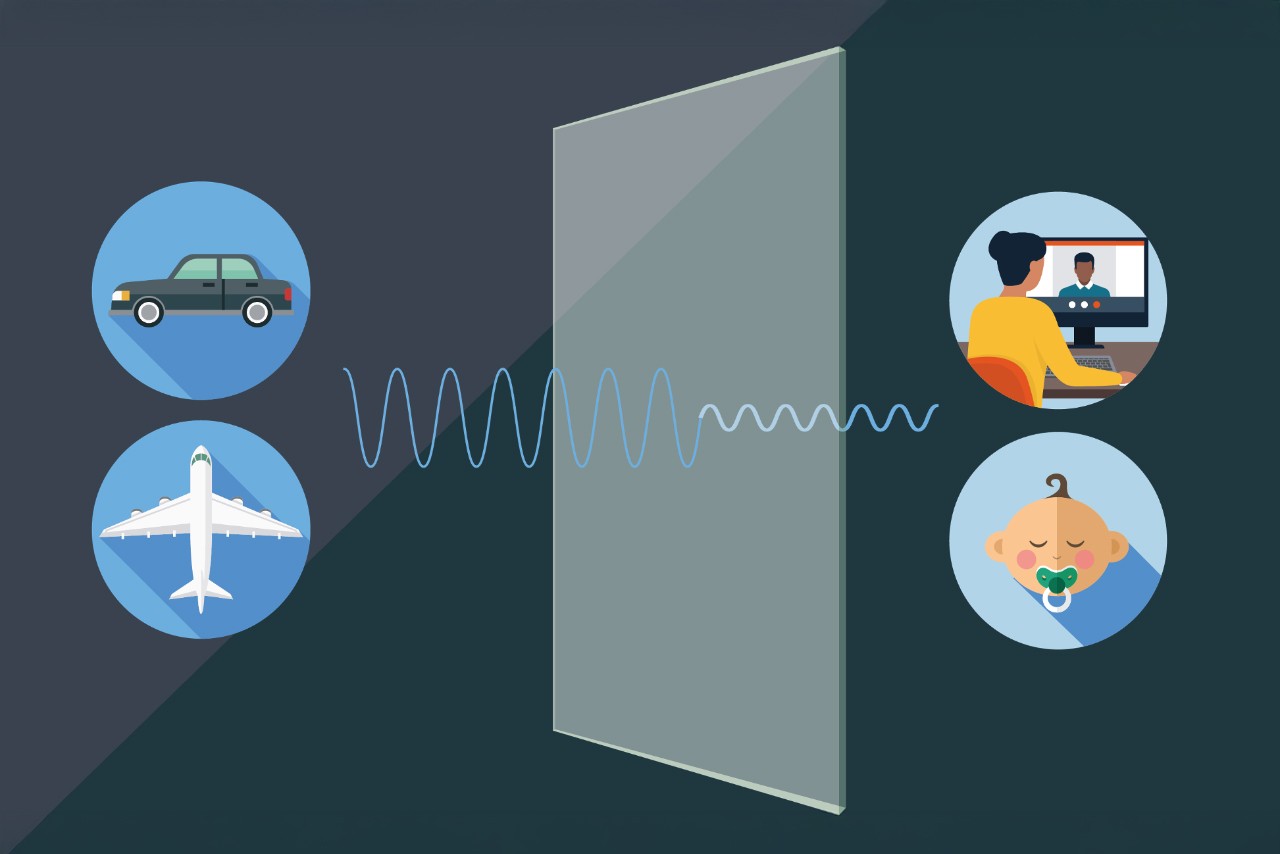

Kültéri-beltéri sebességváltó osztály (OITC) besorolás
Az OITC besorolás egy egyszámos besorolás, amelyet az akusztikai teszt által mért hangátviteli veszteség értékek alapján számítottunk ki. A számítás az ASTM E 1332 szabvány alapján, 80–5000 Hz közötti hangátviteli veszteségadatok felhasználásával történt. Az alacsony frekvenciaszint az épületen kívülről érkező hanghullámokat, például az közúti és vasúti közlekedést, valamint a közeli repülőgépek felszállását jelzi. Külső üvegezéshez OITC minősítés javasolt.

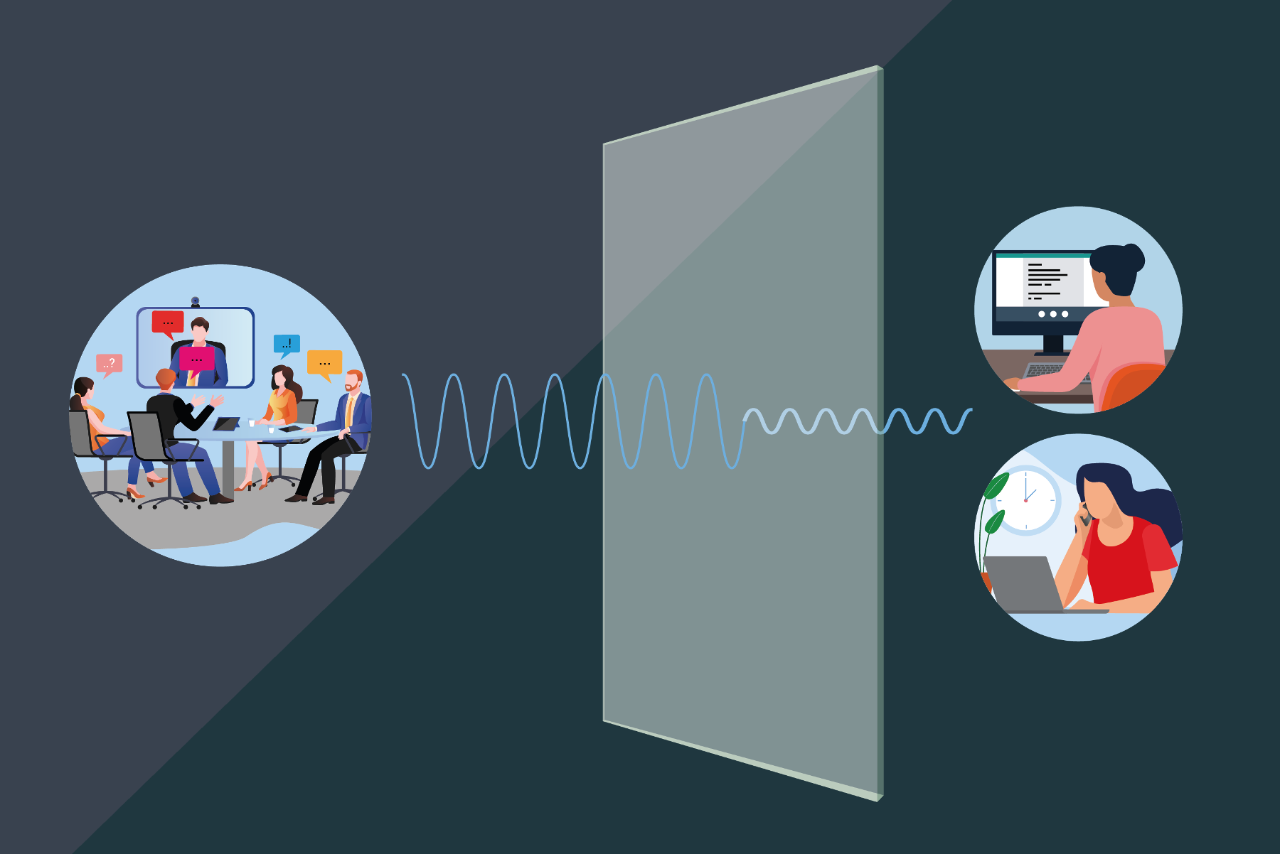

Hangátviteli osztály (STC) besorolása
Az STC egy egyszámos besorolás, amelyet az akusztikai teszt során mért hangveszteség értékek alapján számítottunk ki. Az ASTM E413 szabványnak megfelelően kerül meghatározásra, 100–5000 Hz-es hangátviteli veszteségi adatok alapján. Az értékelés az épület belső tereiben keletkező hangforrásokra vonatkozik, például emberi beszédre, rádióra és televízióra. A belső üvegezéshez STC minősítés javasolt.
Súlyozott zajcsökkentési index (Rw)
Európában a leggyakrabban használt mérőszám az átlagos zajcsökkentő tényező, más néven Rw. További korrekciós tényezőket alkalmazunk az Rw-n, amelyek a hangszigetelés eltéréseit jelentik a hangforrástól függően.
Az Rw a teljes indexet (dB), a C a magasabb frekvenciák korrekciós tényezőjét, a Ctr pedig az alacsonyabb frekvenciák korrekciós tényezőjét (tipikus forgalmi zaj) jelöli.
A zajforrástól függően a megfelelő üvegezést kell kiválasztani, figyelembe véve, hogy alacsony vagy magas frekvenciáknak van-e kitéve.
Ebben a példában a redukciós tényező –1 db, ami 41 dB teljes akusztikai értéket ad, a Ctr pedig –5 dB, ami 37 dB teljes akusztikai értéket ad.
| Rw = 42 (-1; -5) | |
| Nyers | = 42 dB |
| Rw +C = 42 - 1 | = 41 dB |
| Jobb +jobb = 42 - 5 | = 37 dB |
Akusztikai becslési eszköz
Az üvegezés hangvezérlési tulajdonságai számítógépmodellekkel becsülhetők meg. A különböző típusú üvegezések akusztikai teljesítményének becslésére különböző szoftverek állnak rendelkezésre.
A Guardian Glass Acoustic Assistant segítségével a felhasználók megbecsülhetik az üvegezés akusztikus teljesítményét, megtalálhatják az akusztikus teljesítménynek megfelelő üvegezési megoldásokat, vagy közvetlenül megtekinthetik a különböző üvegezéstípusokhoz kapcsolódó akusztikus teljesítmények listáját.
Az akusztikai teljesítmény becslése a mért adatokból és interpolációból származó komponenshasonlósági feltételezéseken alapul. Ebben a megközelítésben lehetőség volt a teszttanúsítványokból származó értékek adatbázisának bővítésére. Fontos megjegyezni, hogy jelenleg nincsenek olyan szabványok, amelyek leírnák, hogyan kell becsülni az üvegezés akusztikus minősítését.
Meg kell becsülni az üvegezés akusztikus teljesítményét
A Guardian Glass számos műszaki jegyzetet, eszközt – többek között az Acoustic Assistant alkalmazást – és online tanulást kínál Önnek, hogy bővítse az üvegekkel kapcsolatos ismereteit, és segítsen kiválasztani a projektjéhez leginkább megfelelő üveget. További információkért látogasson el a Resource Hub oldalra!
Milyen egyéb elemek javíthatják a hőszigetelőüveg-egység (IGU) akusztikai teljesítményét?
Számos paraméter befolyásolja az épülettér általános akusztikai teljesítményét, például a keretrendszer, a tömítés, az üvegezés és egyebek. Az üvegezést illetően a legfontosabb megemlíteni, az üvegvastagságon és a laminált üvegen kívül a következők:
Az üvegezés összetételének szimmetriája
Az üvegezés akusztikus teljesítményének optimalizálására az üvegezés összetételében különböző üvegvastagságok használhatók. Az üvegezési egység üvegtábláinak különböző vastagsága minimálisra csökkenti a rezonanciahatást az üvegelemek vastagsági különbségei miatt.
A hőszigetelőüveg-egység légtere
A hőszigetelőüveg-egységek közötti tér elfojtja a külső táblából érkező rezgéseket, mielőtt azok elérnék a második belső táblát. Ezért minél nagyobb a térköz, annál jobb a zajcsökkentés. Ne feledje, hogy a nagyobb légtér növeli az üveg teljes vastagságát, és befolyásolja a hőszigetelési teljesítményt.
Fontos megjegyezni, hogy a hőkezelés, a bevonatok és a kerámiafritt NEM befolyásolja a végső akusztikus becslést.
👉 A szakértő válaszol
„Amikor az épület zajszintjének csökkentésére törekszünk, elengedhetetlen a megfelelő üvegezés kiválasztása. Fontos azonban figyelembe venni az épület homlokzatának egyéb elemeit is, amelyek befolyásolhatják az általános akusztikai teljesítményt. A felhasznált anyagok és a homlokzat kialakítása szerepet játszik az optimális hangszigetelés elérésében. Ha holisztikus megközelítést alkalmaz, és mindezeket a szempontokat figyelembe veszi, hatékonyan csökkentheti a nemkívánatos zajokat, és csendes, kényelmes beltéri környezetet teremthet.”
-
