Guardian Glass Teljesítmény-kalkulátor

A Guardian Glass Teljesítmény-kalkulátor, a Glass Analytics csomag része, segít modellezni és összehasonlítani az üvegezési lehetőségeket a projektjeihez, a hő- és napenergia-teljesedéstől a hangtechnikáig, a megtestesült szén-dioxid-kibocsátásig és az üveg általános teljesítményéig.

Miért és hogyan használjuk a Teljesítmény-kalkulátort?

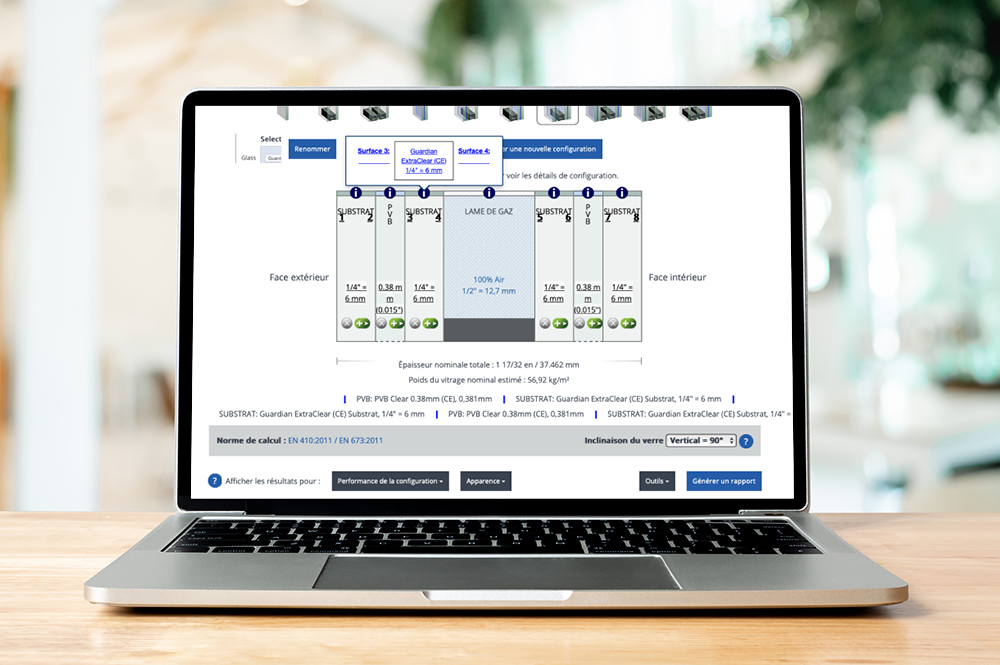

Lehetővé teszi az üvegezés összeállításának átfogó modellezését, az egyszerű monolitikus bevonat nélküli üvegtől a hordozók, bevonatok, szitanyomatok és köztes rétegek összetett kombinációiig. Az eszköz globális számítási szabványokat alkalmaz a üvegközéppont-teljesítmény tulajdonságok generálásához, az ISO 15099 termikus-optikai számítási eljárásnak megfelelően. A Teljesítmény-kalkulátorral ügyfél-kész jelentéseket is generálhat, és egyedi Épületautomatizálási információs modellezési (BIM) fájlokat kérhet.

Kezdeti lépések:

• egyszerűen hozzon létre egy új projektet
• importáljon egy már meglévő projektet
• vagy válassza az Ideiglenes elemzés lehetőséget a termék teljesítményének vizsgálatához anélkül, hogy az egy adott projekthez lenne kötve.

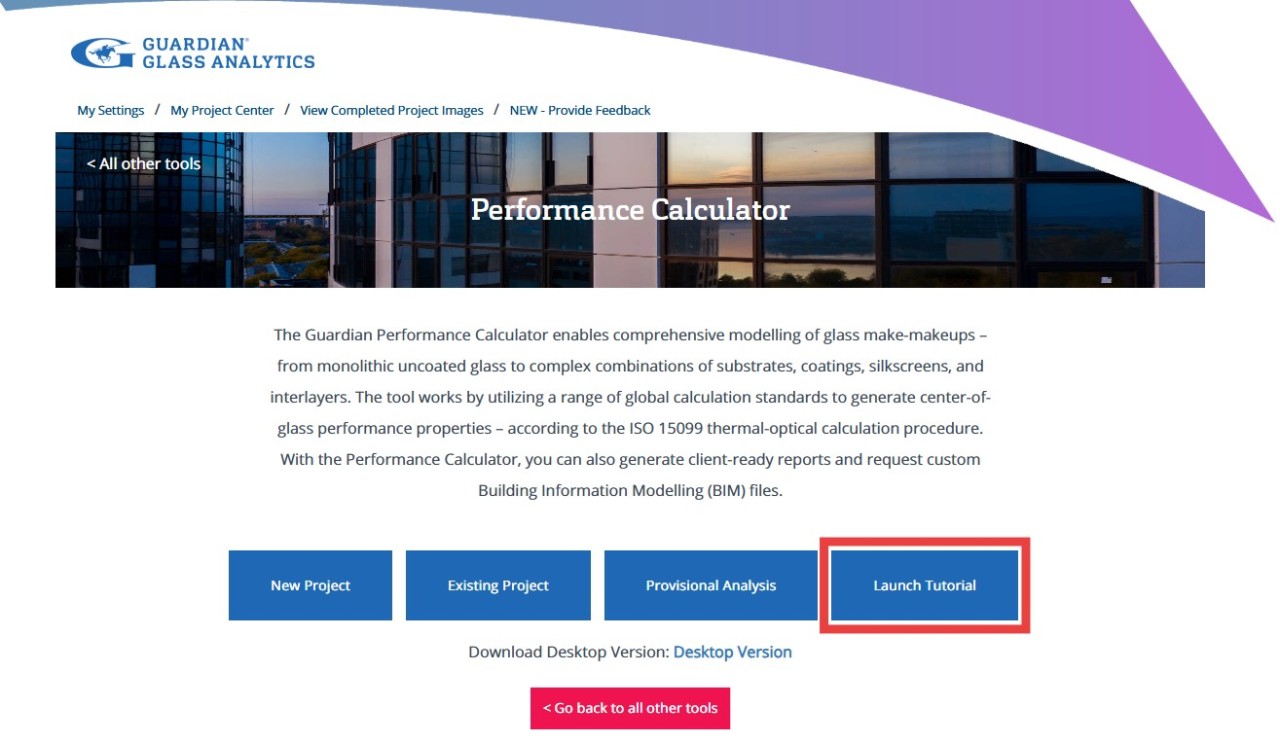

Akár úgy kezd hozzá, akár úgy, másodpercek alatt felfedezheti a termékkombinációkat és megértheti az üveg teljesítményének legfontosabb szempontjait. Bár elsőre bonyolultnak tűnhet – különösen, ha még nem ismeri –, de ne aggódjon: a felület intuitív, amint megérti az alapvető dolgokat. Az első projektek és az üvegfelület létrehozásában pedig segítségére lesz a lépésről-lépésre bemutató, amely végigvezeti.

Gyakran ismételt kérdések a Teljesítménykalkulátorral kapcsolatban

Ez a GYIK a tervezők, specifikációkészítők és építészek leggyakoribb kérdéseire ad választ – a használatbavételtől és az adatok testreszabásától kezdve a jelentések készítésén és az eredmények exportálásán át.

Hozzáférés & Beállítások

K: Hogyan férhetek hozzá a Teljesítménykalkulátorhoz?

A: Bejelentkezhet a Guardian Glass Resource Hub-on keresztül (a weboldal jobb felső sarkában) vagy lépjen a "Eszközök & Források → Üveg-elemzés" menüpontra. Miután bejelentkezett, a Teljesítmény-kalkulátor más digitális eszközök mellett fog megjelenni.

K: Mi a teendő, ha elfelejtem a jelszómat?

A:"Elfelejtett jelszó" feliratú gombra kattintva a bejelentkezési oldalon. Ha segítségre van szüksége a hozzáférés visszaszerzéséhez, írjon a signonsupport@guardian.com címre.

Funkciók & Képesek

K: Használhatom a Teljesítmény-kalkulátort különböző régiókban vagy szabványok szerint folytatott projektekhez?

A: Igen. Több régiót is kiválaszthat, és a számítási szabványok között, például az EN (Európa) vagy az NFRC (Észak-Amerika) között válthat. Az egységek beállíthatók metrikusra vagy imperiálisra is.

K: Az összes Guardian bevonat elérhető-e az eszközben?

A: Igen. A kiválasztott régió alapján az adott piacra elérhető összes Guardian bevonat megjelenik. Szükség esetén a kivont termékek is engedélyezhetők.

K: Az eszköz tartalmazza a szén-dioxiddal kapcsolatos teljesítményt?

A: Igen. A Testreszabott összegző adatok gombban a beágyazott CO₂ kiválasztásával a kalkulátor az EPD-k alapján környezeti hatásra vonatkozó adatokat szolgáltat az üvegezés összetételére vonatkozóan.

K: Több üvegfelület-kompozíciót is létrehozhatok egy projektben?

A: Nagyon is. Több „összeállítást” is hozzáadhat a ugyanazon a projekten belül, és oldalról-oldalra összehasonlíthatja azok teljesítményét.

K: Lehetséges üvegteljesítmény-jelentéseket és specifikációkat generálni?

A: Igen. Testreszabott PDF-jelentéseket vagy szerkeszthető Word-specifikációkat hozhat létre, amelyek tartalmazzák az üvegfelület részleteit, a teljesítményértékeket, a tanúsítványokat, és akár a színösszehasonlító táblázatokat is.

Testreszabás

K: Hozzáadhatom vagy eltávolíthatom az oszlopokat a teljesítménydiagramból?

A: Igen. A összefoglalati adatokat testreszabhatja úgy, hogy csak a szükséges teljesítményértékeket jelenítse meg, például U-értéket, SHGC-t, fényáteresztést vagy akusztikai értékeléseket.

K: A teljesítménykalkulátor megjeleníti az emissziós adatokat?

A: Igen. Az emisszió hozzáadható a rétegenkénti részletkérdésekhez a Konfiguráció teljesítménye alatt.

K: Kiszámolhatom az üvegezés lejtési teljesítményét?

A: Igen. Beállíthat egy egyéni lejtési szöget, és az eszköz ennek megfelelően módosítja a számításokat. Ez is belefoglalható a jelentésébe.

K: Megjeleníthető-e a laminált üveg biztonsági teljesítménye?

A: Igen. A jelentésben szerepeltethet biztonsági osztályozásokat, például a betörésbiztosságot (EN 356) és a pendulumsúlyos ütési próba eredményét (EN 12600).

K: Hogyan kapcsolhatom be vagy válthatok a különböző hanggátlás értékek (Rw, STC és OITC) között a Teljesítmény-kalkulátorban?

A: Menjen a "Diagnosztikai adatok testreszabása" menüpontba, és jelölje be az Rw (C;Ctr), az STC, és/vagy az OITC jelű négyzeteket. A segédprogram megjeleníti az eredményekben a kiválasztott akusztikai értékeket.

K: Hogyan válthatok át a metrikus (méter) és a láb közötti beállításra egy üvegezés összetételének konfigurálása során?

A: Kattintson a lap bal felső sarkában található "Beállítások" menüpontra. A "Mértékegység megjelenítése" legördülő menüből válassza ki az "Amerikai szabványos" (láb) vagy az "SI/Metrikus" (méter) lehetőséget.

Anyagok & Opciók

K: A Guardian kínál öntisztító bevonatokat az eszközben?

A: Jelenleg az öntisztító bevonatok nem érhetők el a Teljesítmény-kalkulátorban.

K: Modelezhetek másodlagos üvegezést vagy korlátozókat?

A: Igen. Az eszköz lehetővé teszi, hogy másodlagos üvegezési egységeket adjon hozzá, és kiszámítsa a teljesítményt monolitikus, laminált, dupla, háromszoros és korlátozó üvegopciók esetén.

K: Bevonatok vagy versenytársak termékei is szerepeltethetők?

A: Nem, a Teljesítmény-kalkulátor a Guardian üvegezési termékek spektrofotométeres és hőmérsékleti teljesítményére van tervezve. Bevonatok vagy speciális hőterhelés-elemzés esetén kérjük, forduljon a Műszaki Tanácsadó Központtal.

K: Mi a helyzet a zománcozási lehetőségekkel?

A: A zománcozott üveg igényű projekteknél a zománcozási teljesítmény nem számítható ki közvetlenül az eszközben, de a Guardian Műszaki Tanácsadó Központ segíthet.

Jelentés & Kimenet

K: Kérem, küldjön nekem BIM fájlokat a Teljesítmény-kalkulátorból?

V: Igen. BIM fájlokat Revit (RFA) vagy IFC formátumban kérhet a segédeszközből közvetlenül.

K: Milyen formátumban exportálhatom az eredményeket?

V: A jelentések letölthetők PDF, Word formátumban, vagy CSV adatlapokban, hogy további elemzésre kerüljenek Excelben.

K: Hogyan oszthatok meg visszajelzést a Teljesítmény-kalkulátorról?

V: Csak  kattintson a "Visszajelzés " gombra a képernyő tetején. Javaslatokat oszthat meg, hibákat jelenthet, sőt fájlokat vagy képernyőképeket is csatolhat az esetleges további kontextus megadásához.
