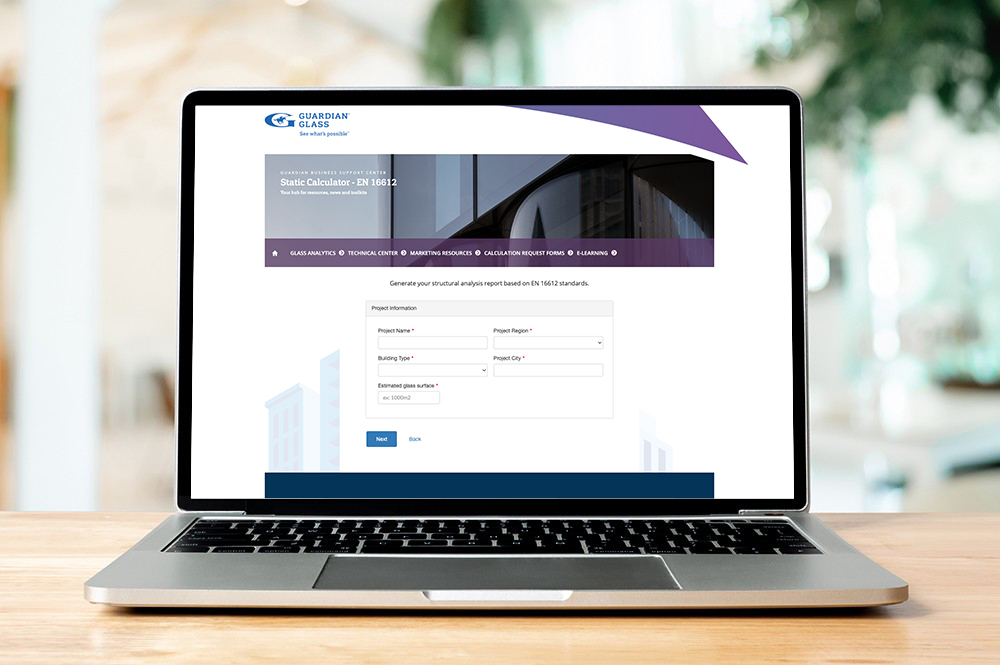

Üveg statikai kalkulátor

A Guardian Glass statikai kalkulátor eszköze lehetővé teszi az üveg szakemberek számára, hogy az EN 16612 szabvány szerint ellenőrizzék az üveg feszültségét és hajlítását a szabványos üvegezési konfigurációk esetében szél-, éghajlati és vonali terhelések esetén. Az üveg méreteinek, rétegződésének, alátámasztási feltételeknek és terheléseknek a meghatározásával a felhasználók előzetes szerkezeti ellenőrzést generálhatnak, és letölthetnek egy számítási jelentést a tervezési és specifikációs döntések alátámasztására.

Az eszköz szabványos üvegezési alkalmazásokra készült, és támogatja a megvalósíthatósági ellenőrzéseket és a műszaki megbeszéléseket egy projekt korai szakaszában. A bonyolult geometriák, nem szabványos határfeltételek vagy haladó szerkezeti értékelések esetében a felhasználók elküldhetnek egy dedikált számítási kérelmet a Guardian Glass műszaki szakértőinek.

Rövid kezdő útmutató

Ez az útmutató lépésről lépésre elmagyarázza, hogyan kell használni a Static Calculator eszközt az üvegszál feszültségének és hajlításának ellenőrzésére a gyakori üvegezési konfigurációk esetén. Az eredmények minősége a bemenetek, különösen a terhelések pontosságától függ.

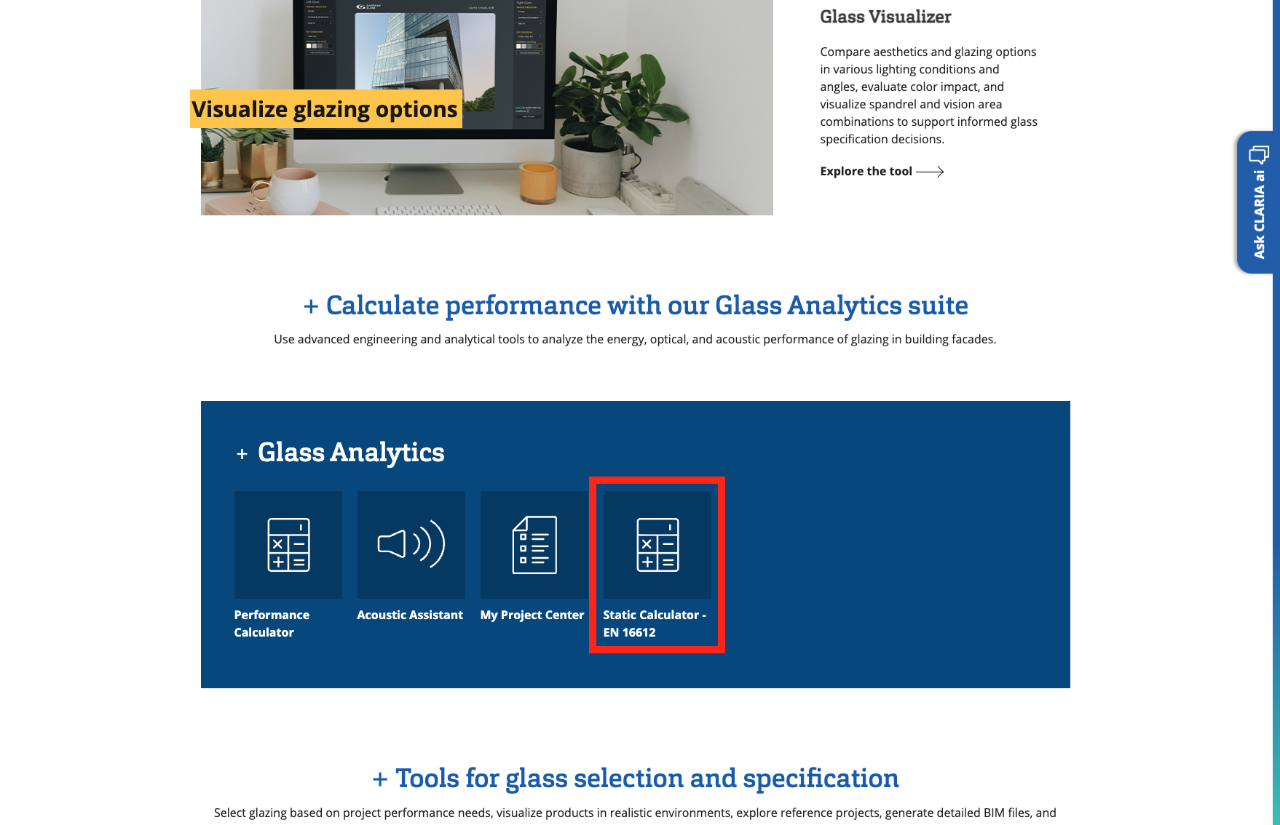

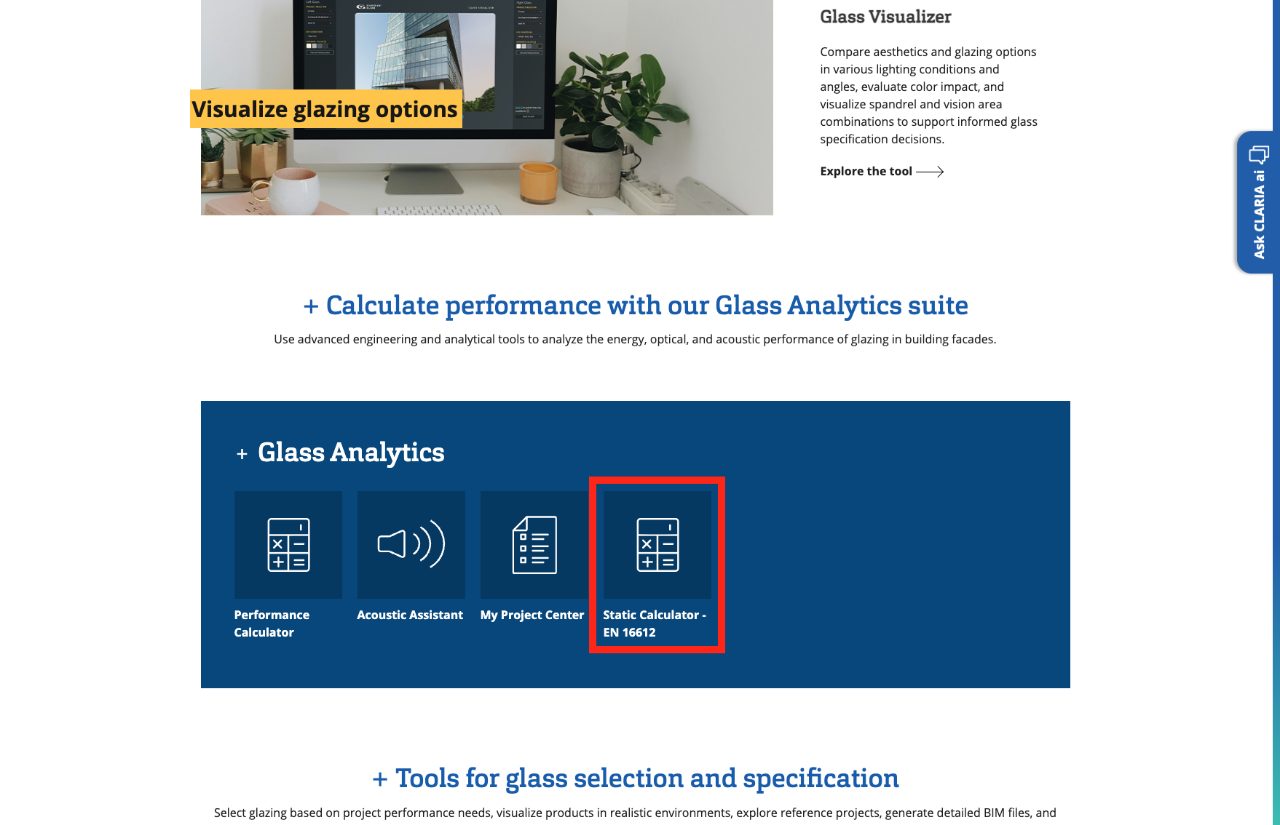

1. lépés – Az eszköz elérésének módja

• Menjen a Guardian Glass erőforrás-központjába
• Nyissa meg a statikus számológépet - EN 16612

2. lépés – Adja meg elérhetőségi adatait és a jelentés nyelvét

• Adja meg elérhetőségi adatait
• Válassza ki a számítási jelentés nyelvét (ez független az eszköz felületének nyelvétől)

Ez az információ megjelenik a generált jelentésben.

Tipp: Győződjön meg arról, hogy a megfelelő régiót választotta ki, mivel a szabványok és az alapértelmezett feltevések eltérőek lehetnek.

3. lépés – A projekt beállítása

Adjon meg alapvető projekt információkat:

• Projekt neve
• Ország és város
• Épülettípus
• Becsült üvegfelület (belső referenciaként szolgál)

Ez a lépés segít azonosítani a számítást, és közvetlenül nem befolyásolja a szerkezeti eredményeket.

4. lépés – Az üvegezés geometriájának és alátámasztásának meghatározása

Adja meg az üvegezés főbb jellemzőit:

• Üveg szélessége és magassága – ÚJ: új geometriákat adtak hozzá: most már háromszögek, paralelogrammák, trapézok és egyéb speciális alakzatok statikus számítását is kiszámíthatja.
• Dőlésszög
• Alátámasztási feltételek (pl. 2, 3 vagy 4 oldalon alátámasztva)

A megfelelő alátámasztás meghatározása elengedhetetlen, mivel jelentősen befolyásolja a terhelés és a kitérés eredményeit.

5. lépés – Az üvegezés összetételének meghatározása

Határozza meg az üvegfelépítést:

• Monolit vagy hőszigetelő üvegezés (hőszigetelő üveg egység, IGU)
• Üveglegtömörség(ek)
• Üveg alapréteg
• Hőkezelés (egyenletesen hőszigetelt, hővel megerősített, edzett)
• Rétegelt üveg összetétele (közbeeső rétegek, réteg sorrend) – ÚJ: egy új lehetőség lehetővé teszi, hogy a rétegelt üveg monolitikus, vastagabb táblaként funkcionáljon, lehetővé téve a nyíróerő-átvitel figyelembevételét a számításokban.
• Üregvastagság (IGU-k esetén)

Módosíthatja vagy újraépítheti az összetételt a folytatás előtt.

6. lépés – A terhek meghatározása (lényeges lépés)

Szélterhelés

• A szélnyomás és/vagy szívás beírása
• A helyes előjelszabály használata:
  • Pozitív = nyomás
  • Negatív = szívás
• Válassza ki a terhelési időtartamot (pl. 3 másodperc vagy 10 perc)

A terhelési időtartam közvetlenül befolyásolja a számítási eredményeket.

Éghajlati terhelés (csak üvegépítmények esetén)

Az üvegépítmények esetében az éghajlati terheléseknek az EN 16612 szerinti alapértékei vannak, de azokat az adott projekt igényei, gyártási és telepítési körülményei szerint módosíthatja:

Az éghajlati terhelések figyelembe veszik a magasság, a hőmérséklet és az időjárási változások nyomáskülönbségeit, és jelentősen befolyásolhatják az üveg feszültségét.

ÚJ: az éghajlati terhelések most csak a megfelelő jelölőnégyzetek bejelölése esetén jelennek meg, így a felület tisztább és intuitívabb lesz.

Vonalterhelés (ha van)

Ha vonalterhelés van:

• Adja meg az értéket a megfelelő szabvány alapján (pl. EN 1991)
• Határozza meg a terhelés irányát és az alkalmazás oldalát
• Válassza ki a terhelési időtartamot

7. lépés – Küldje el a számítást

Ha minden bevitel megtörtént:

• Küldje el a számítást
• A szoftver automatikusan kiértékeli az összes terhelési esetet

8. lépés – Az eredmények áttekintése és a jelentés letöltése

Az eredmények képernyője megjeleníti:

• Hogy az üvegkonfiguráció ellenőrizve van-e („OK bizonyíték”)
• Irányadó terhelési eset
• Maximális feszültség és elhajlás

Letölthet egy PDF számítási jelentést, amely összefoglalja az összes bemenetet és eredményt.

ÚJ: Új számítást is elindíthat anélkül, hogy újra meg kellene adni a kapcsolattartó és a projekt adatait. Ezek az adatok automatikusan elmentődnek és újra felhasználásra kerülnek; csak az üvegkonfiguráció részleteit kell újra megadni.

Gyakran ismételt kérdések a Statikus Kiszámítóval kapcsolatban (GYIK)

K: Mire használható a statikus számítási kérelem eszköz?

A: Az eszköz ellenőrzi az üveg feszültségét és hajlítását a szabványos üvegezési konfigurációkhoz meghatározott terhelések mellett. Előzetes ellenőrzésre és műszaki támogatásra szolgál.

K: Hogyan férhetek hozzá a statikus számológép eszközhöz?

A: A Statikus Számológép a Guardian Glass weboldalán, az Erőforrás-központban érhető el. A Performance Calculatorból is közvetlenül elérhető: ha egy meglévő projekt statikus számítását kezdi el a Performance Calculatorban, a kulcsfontosságú projekt adatok automatikusan átadódnak, így az információk újbóli megadása nélkül folytathatja a munkáját.

K: Mikor érdemes inkább a Számításkérési űrlapot használni?

A: Az igénylőlapot akkor használja, ha a projektje tartalmazza:

• Komplex geometriákat
• Pont rögzített rendszerek
• Nem szabványos határfeltételek
• Terhelési esetek, amelyek nem határozhatók meg egyértelműen

Ezekben az esetekben a Guardian Glass szakértője felülvizsgálhatja a kérést.

K: A terhelés időtartama befolyásolja-e az eredményeket?

A: Igen. A terhelési időtartam befolyásolja a megengedett feszültséget, ezért azt helyesen kell megadni. A rövidtávú terhelések (pl. széllökések) és a hosszú távú terhelések eltérő eredményeket adnak.

K: Hogyan válasszam ki a megfelelő szélterhelés időtartamát?

A: Az EN 1991-1-4 szabványban meghatározott Eurocode megközelítés szerint a szélterhelés átlagolási ideje 10 perc. Azonban a megfelelő szélterhelési időtartam a választott tervezési megközelítéstől, a projekt követelményeitől és az irányadó szabványtól függően változhat, és mindig az alkalmazandó előírást kell követnie.

K: Miért kötelező az éghajlati terhelés az üveg szigetelésű egységeknél?

A: Az éghajlati terhelések a következők által okozott nyomásváltozásokat veszik figyelembe:

• Hőmérsékletkülönbségek
• Tengerszint feletti magasság változásai
• Légnyomás-ingadozások

Az éghajlati terhelés figyelmen kívül hagyása a gázkitöltésű üvegben fellépő feszültségek alábecsüléséhez vezethet.

K: Milyen előjeles konvenciót használjak a szélterheléshez?

A: A következőket kell használnia:

• A pozitív értékek nyomást jelentenek
• A negatív értékek szívóerőt jelentenek

A rossz jel használata a terhelési eset megfordításához vezethet és érvénytelenítheti az eredményeket.

K: Honnan tudom, hogy milyen vonalterhelést kell alkalmazni?

A: A vonalterhelési értékeket általában szerkezeti szabványok, például az EN 1991 vagy nemzeti szabványok határozzák meg.

K: Szerkeszthetem a számítást a beküldése után?

A: Nem. A beküldés után a számítás nem szerkeszthető. Ha módosításokra van szükség, új számítást kell létrehozni.

K: Milyen nyelvek állnak rendelkezésre a számítási jelentéshez?

A: A jelentés nyelvét a folyamat elején kiválaszthatja, és ez független a felület nyelvétől.

A felhasználói felület nyelvét az oldal betöltődésekor a Guardian Glass weboldal kezdőlapján kiválasztott régióhoz tartozó weboldal nyelvének megfelelően állítja be; az erőforrás-központ és annak eszközei, beleértve a statikai számítási igénylőeszközt is, az adott nyelven fognak megjelenni.

K: Mit jelent a „Proof OK” kifejezés?

A: A „Proof OK” kifejezés azt jelzi, hogy a megadott üvegkonfiguráció megfelel a bevitt terhelési esetekre vonatkozó feszültség és hajlítás kritériumainak.
