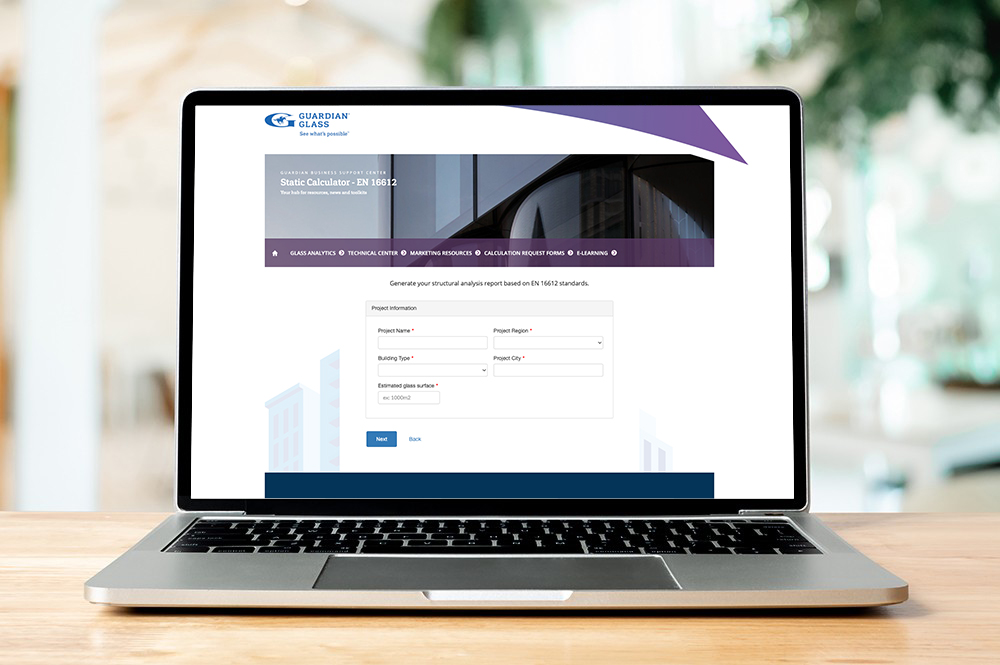

Cam Statik Hesaplayıcısı

Guardian Glass Static Calculator aracı, cam profesyonellerinin EN 16612’ye uygun olarak rüzgâr, iklimsel ve çizgisel yükler altındaki standart camlama konfigürasyonları için cam gerilmesini ve sehimini kontrol etmelerine olanak tanır. Cam boyutlarını, katman yapısını, mesnet koşullarını ve yükleri tanımlayarak kullanıcılar bir ön yapı mühendisliği doğrulaması oluşturabilir ve tasarım ile şartname kararlarını desteklemek için bir hesap raporu indirebilir.

Bu araç standart camlama uygulamaları için tasarlanmıştır ve bir projenin erken aşamalarında yapılabilirlik kontrollerini ve teknik tartışmaları destekler. Karmaşık geometriler, standart dışı sınır koşulları veya ileri düzey yapısal değerlendirmeler için kullanıcılar Guardian Glass teknik uzmanlarına özel bir hesaplama talebi gönderebilir.

Hızlı başlangıç kılavuzu

Bu kılavuz, yaygın camlama konfigürasyonları için cam gerilmesini ve sehimini kontrol etmek üzere Statik Hesaplayıcı aracının nasıl adım adım kullanılacağını açıklar. Sonuçların kalitesi, özellikle yükler olmak üzere, girdilerin doğruluğuna bağlıdır.

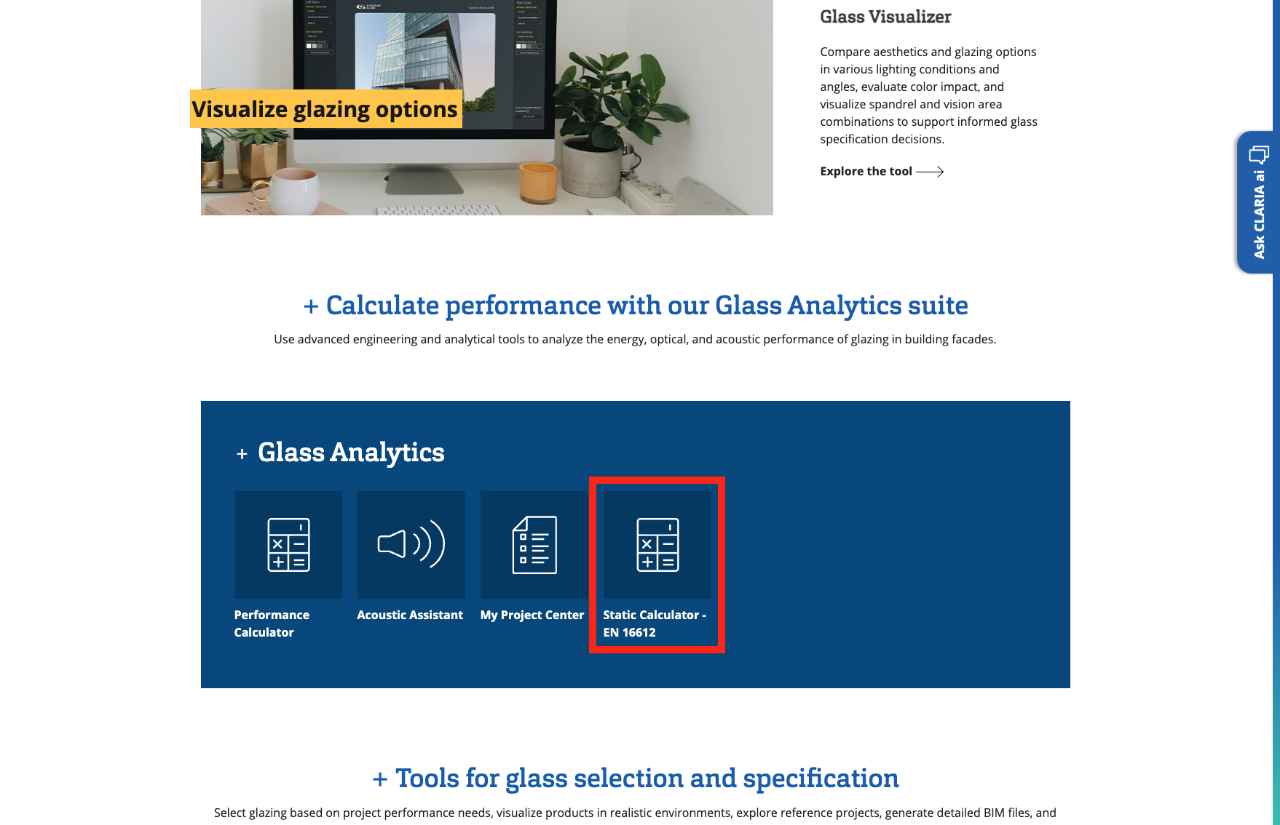

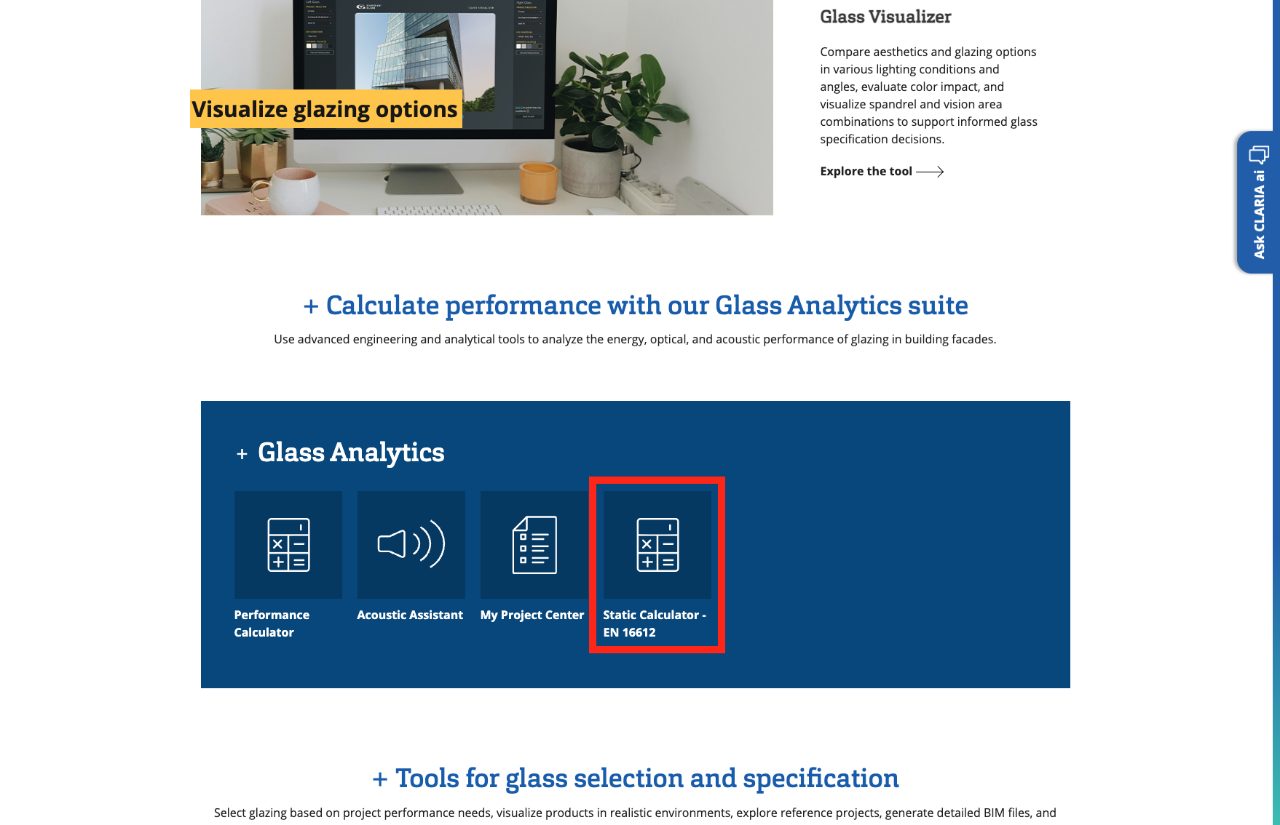

Adım 1 – Araca erişin

• Guardian Glass Kaynak Merkezine gidin
• Statik Hesaplayıcıyı açın - EN 16612

Adım 2 – İletişim bilgilerini ve rapor dilini girin

• İletişim bilgilerinizi doldurun
• Hesaplama raporunun dilini seçin (bu, araç arayüzünün dilinden bağımsızdır)

Bu bilgiler oluşturulan raporda görünecektir.

İpucu: Standartlar ve varsayılan kabuller değişebileceği için doğru bölgeyi seçtiğinizden emin olun.

Adım 3 – Projeyi ayarlayın

Temel proje bilgilerini sağlayın:

• Proje adı
• Ülke ve şehir
• Bina tipi
• Tahmini cam alanı (iç referans için kullanılır)

Bu adım, hesaplamayı tanımlamaya yardımcı olur ve taşıyıcı sonuçları doğrudan etkilemez.

Adım 4 – Cam geometrisini ve mesnetini tanımlayın

Camın temel özelliklerini girin:

• Cam genişliği ve yüksekliği – NEW: yeni geometriler eklendi: artık üçgenler, paralelkenarlar, yamuklar ve diğer özel şekiller için statik bir hesaplama yapabilirsiniz.
• Eğiklik açısı
• Mesnet koşulları (örn. 2, 3 veya 4 kenardan mesnetli)

Doğru mesnet tanımı çok önemlidir, çünkü gerilme ve sehim sonuçlarını güçlü biçimde etkiler.

Adım 5 – Cam kompozisyonunu oluşturun

Cam katmanlarını tanımlayın:

• Monolitik veya çift cam ünitesi (IGU)
• Cam kalınlık(lar)ı
• Cam alt tabakalar
• Isıl işlem (tavlanmış, ısı ile güçlendirilmiş, temperlenmiş)
• Lamine cam bileşimi (ara tabakalar, katman sıralaması) – YENİ: yeni bir seçenek, lamine camın yekpare, daha kalın bir panel gibi davranmasına olanak tanır ve hesaplamalarda kayma bağlaşımının uygulanmasını sağlar.
• Boşluk kalınlığı (IGU'lar için)

Devam etmeden önce bileşimi ayarlayabilir veya yeniden oluşturabilirsiniz.

Adım 6 – Yükleri tanımlayın (kritik adım)

Rüzgar yükü

• Rüzgâr basıncını ve/veya emişini girin
• Doğru işaret kuralını kullanın:
  • Pozitif = basınç
  • Negatif = emiş
• Yük süresini seçin (örn. 3 saniye veya 10 dakika)

Yük süresi, hesaplama sonuçlarını doğrudan etkiler.

İklim yükü (yalıtımlı cam üniteleri için)

Yalıtımlı cam üniteleri için iklim yüklerinin EN 16612'ye göre varsayılan değerleri vardır, ancak bunları proje ihtiyaçlarınıza, imalat ve montaj koşullarına göre ayarlayabilirsiniz:

İklim yükleri, yükseklik, sıcaklık ve atmosferik değişikliklerden kaynaklanan basınç farklarını dikkate alır ve cam gerilmesini önemli ölçüde etkileyebilir.

YENİ: İklim yükleri artık yalnızca ilgili onay kutuları seçildiğinde görüntülenir, bu da arayüzü daha sade ve daha sezgisel hale getirir.

Çizgisel yük (uygulanabilirse)

Bir çizgisel yük söz konusuysa:

• Değeri ilgili standarda göre girin (örn. EN 1991)
• Yük yönünü ve uygulama tarafını tanımlayın
• Yük süresini seçin

Adım 7 – Hesabı gönderin

Tüm girdiler tamamlandığında:

• Hesabı gönderin
• Araç tüm yük durumlarını otomatik olarak değerlendirir

Adım 8 – Sonuçları inceleyin ve raporu indirin

Sonuç ekranı şunları gösterir:

• Cam konfigürasyonunun doğrulanıp doğrulanmadığını (“kanıt TAMAM”)
• Belirleyici yük durumu
• Maksimum gerilme ve sehim

Tüm girdileri ve sonuçları özetleyen bir PDF hesaplama raporunu indirebilirsiniz.

YENİ: İletişim ve proje bilgilerinizi yeniden girmeden yeni bir hesaplama başlatabilirsiniz. Bu bilgiler otomatik olarak kaydedilir ve yeniden kullanılır; yalnızca cam konfigürasyonu detaylarının yeniden girilmesi gerekir.

Statik Hesaplayıcı hakkında sık sorulan sorular (SSS)

S: Statik Hesaplama Talebi aracı ne için kullanılır?

C: Araç, tanımlanmış yükler altında standart camlama konfigürasyonları için cam gerilmesini ve sehimini kontrol eder. Ön doğrulama ve teknik destek için tasarlanmıştır.

S: Statik Hesaplayıcı aracına nasıl erişebilirim?

C: Statik Hesaplayıcıya Guardian Glass web sitesi üzerinden Kaynak Merkezi aracılığıyla erişebilirsiniz. Ayrıca Performans Hesaplayıcıdan doğrudan da kullanılabilir: Performans Hesaplayıcıdaki mevcut bir projeden statik bir hesaplama başlattığınızda, temel proje verileri otomatik olarak aktarılır ve böylece bilgileri yeniden girmeden iş akışınıza devam etmenize olanak tanınır.

S: Bunun yerine Hesaplama Talep formunu ne zaman kullanmalıyım?

C: Projeniz aşağıdakileri içeriyorsa talep formunu kullanın:

• Karmaşık geometriler
• Nokta sabitli sistemler
• Standart olmayan sınır koşulları
• Açık bir şekilde tanımlanamayan yük durumları

Bu durumlarda bir Guardian Glass uzmanı talebinizi inceleyebilir.

S: Yük süresi sonuçları etkiler mi?

C: Evet. Yükleme süresi izin verilebilir gerilmeyi etkiler ve doğru seçilmelidir. Kısa süreli yükler (örn. rüzgar darbeleri) ve uzun süreli yükler farklı sonuçlar doğurur.

S: Doğru rüzgar yükü süresini nasıl seçerim?

C: EN 1991-1-4'te tanımlanan Eurocode yaklaşımına göre, standart rüzgar yükü ortalama alma süresi 10 dakikadır. Ancak uygun rüzgar yükü süresi, seçilen tasarım yaklaşımına, proje gerekliliklerine ve yürürlükteki standarda bağlı olarak değişebilir ve her zaman ilgili şartnameye uygun olmalıdır.

S: Yalıtımlı cam üniteleri için iklim yükü neden zorunludur?

C: İklim yükleri, aşağıdakilerin neden olduğu basınç değişikliklerini hesaba katar:

• Sıcaklık farkları
• Rakım değişiklikleri
• Atmosfer basıncı dalgalanmaları

İklim yükünün göz ardı edilmesi, IGU'lardaki cam gerilmesinin olduğundan az tahmin edilmesine yol açabilir.

S: Rüzgar yükleri için hangi işaret sözleşmesini kullanmalıyım?

C: Şunları kullanmalısınız:

• Pozitif değerler basıncı temsil eder
• Negatif değerler emme etkisini temsil eder

Yanlış işaretin kullanılması yük durumunu tersine çevirebilir ve sonuçları geçersiz kılabilir.

S: Hangi çizgisel yükün uygulanması gerektiğini nasıl bilirim?

C: Çizgisel yük değerleri genellikle EN 1991 veya Ulusal Standartlar gibi yapısal standartlar tarafından tanımlanır.

S: Bir hesabı gönderdikten sonra onu düzenleyebilir miyim?

S: Hayır. Bir kez gönderildikten sonra, bir hesaplama düzenlenemez. Değişiklik gerekiyorsa, yeni bir hesaplama oluşturulmalıdır.

S: Hesaplama raporu için hangi diller mevcuttur?

C: Rapor dili, sürecin başında seçilebilir ve arayüz dilinden bağımsızdır.

Arayüz dili, bölgesel sitenizi seçerken Guardian Glass web sitesi ana sayfasında seçilen dille belirlenir; Kaynak Merkezi ve Statik Hesaplama Talep Aracı da dahil olmak üzere araçları, ardından bu dilde görüntülenecektir.

S: “proof OK” ne anlama gelir?

A: “Proof OK”, tanımlanan cam konfigürasyonunun girilen yük durumları için gerilme ve sehim kriterlerini karşıladığını gösterir.
