Công cụ Tính toán Tĩnh học Kính

Công cụ Guardian Glass Static Calculator cho phép các chuyên gia về kính kiểm tra ứng suất và độ võng của kính đối với các cấu hình lắp kính tiêu chuẩn dưới tác dụng của tải gió, tải khí hậu và tải đường, theo EN 16612. Bằng cách xác định kích thước kính, cấu tạo, điều kiện đỡ và tải trọng, người dùng có thể tạo một xác minh kết cấu sơ bộ và tải xuống báo cáo tính toán để hỗ trợ các quyết định thiết kế và đặc tả.

Công cụ này предназнач cho các ứng dụng lắp kính tiêu chuẩn và hỗ trợ kiểm tra tính khả thi cũng như thảo luận kỹ thuật trong giai đoạn đầu của dự án. Đối với hình học phức tạp, điều kiện biên không tiêu chuẩn hoặc các đánh giá kết cấu nâng cao, người dùng có thể gửi một yêu cầu tính toán chuyên biệt tới các chuyên gia kỹ thuật của Guardian Glass.

Hướng dẫn khởi động nhanh

Hướng dẫn này giải thích cách sử dụng công cụ Static Calculator theo từng bước để kiểm tra ứng suất và độ võng của kính cho các cấu hình lắp kính phổ biến. Chất lượng của kết quả phụ thuộc vào độ chính xác của các dữ liệu đầu vào, đặc biệt là tải trọng.

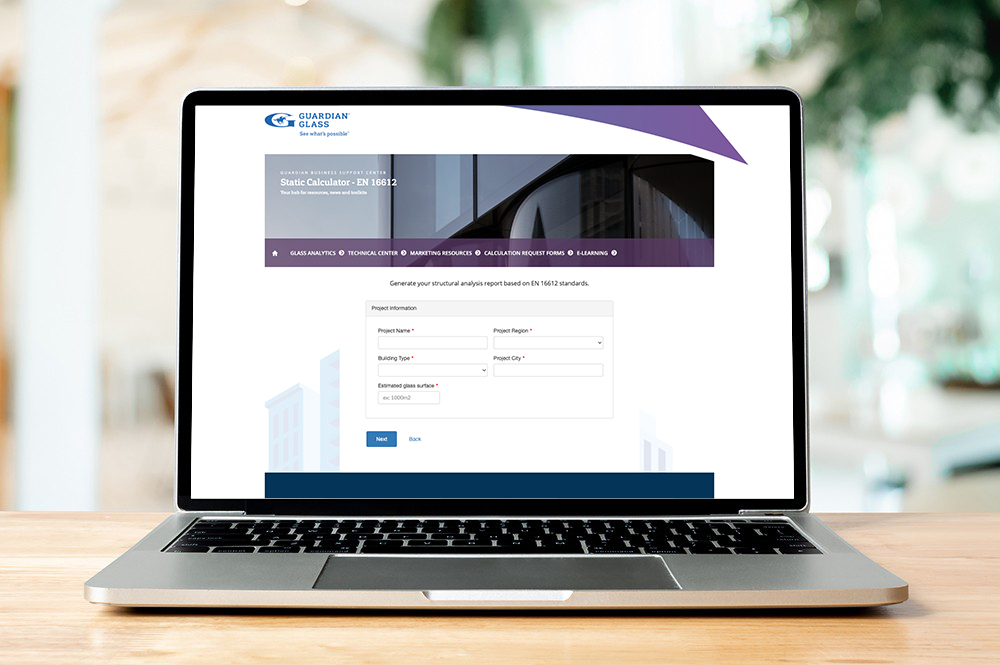

Bước 1 – Truy cập công cụ

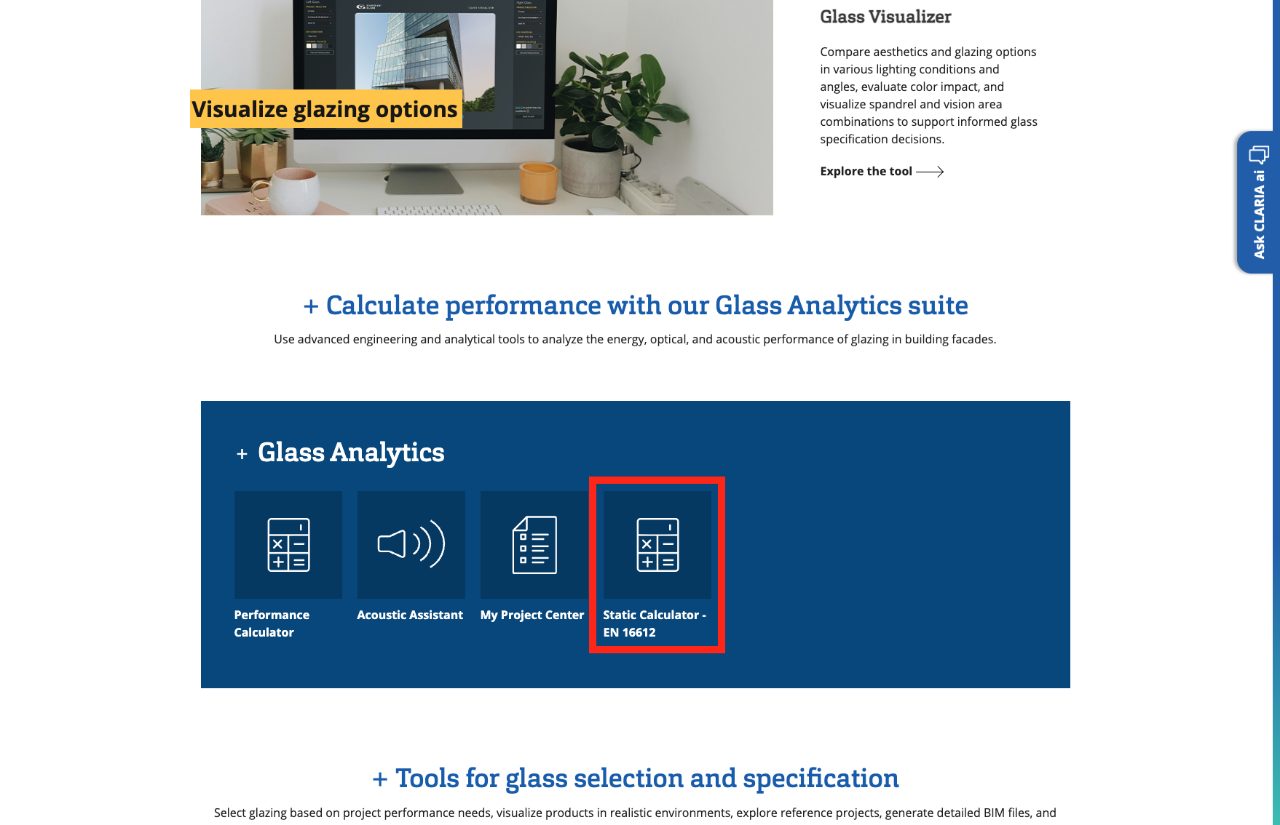

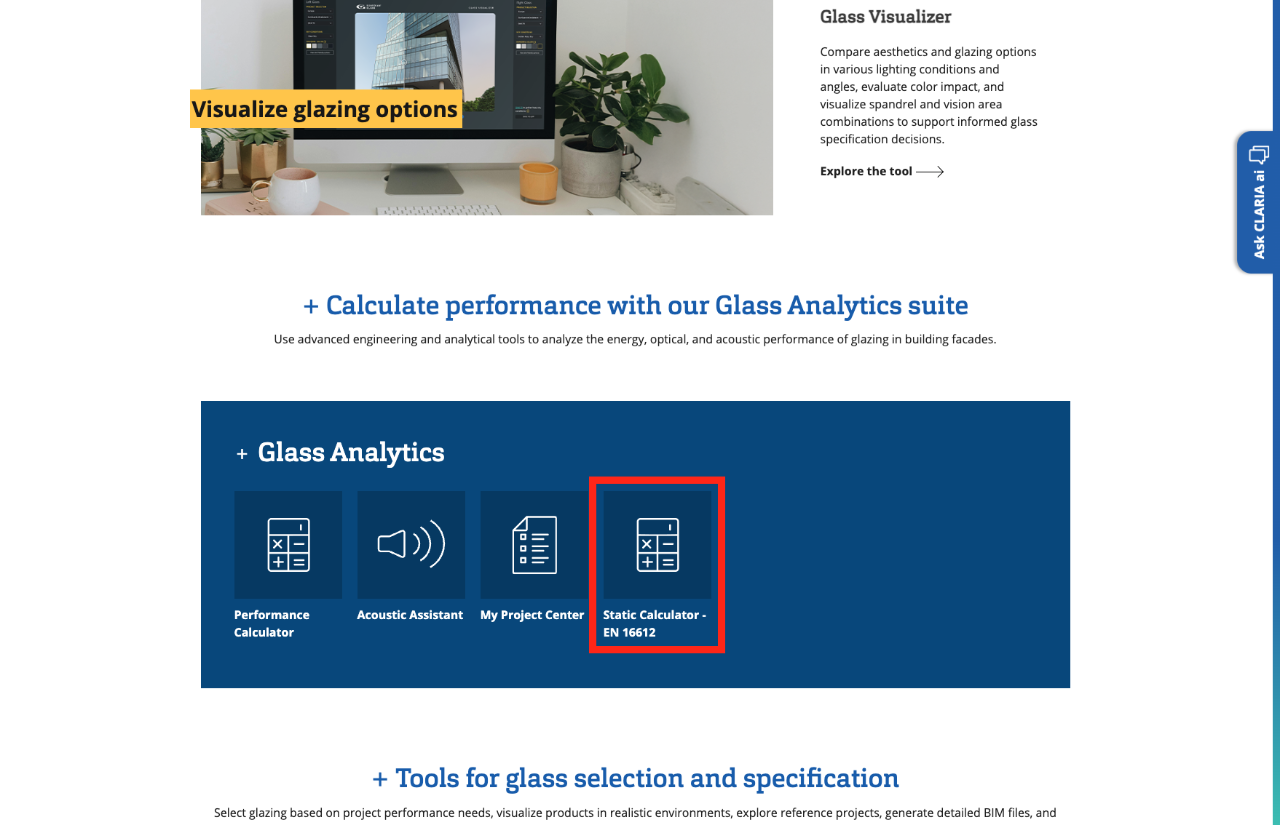

• Đi tới Guardian Glass Resource Hub
• Mở Static Calculator - EN 16612

Bước 2 – Nhập thông tin liên hệ và ngôn ngữ báo cáo

• Điền thông tin liên hệ của bạn
• Chọn ngôn ngữ của báo cáo tính toán (điều này độc lập với ngôn ngữ giao diện của công cụ)

Thông tin này sẽ xuất hiện trên báo cáo được tạo.

Mẹo: Hãy đảm bảo bạn chọn đúng khu vực, vì các tiêu chuẩn và các giả định mặc định có thể khác nhau.

Bước 3 – Thiết lập dự án

Cung cấp thông tin cơ bản về dự án:

• Tên dự án
• Quốc gia và thành phố
• Loại công trình
• Diện tích kính ước tính (dùng để tham khảo nội bộ)

Bước này giúp xác định phép tính và không ảnh hưởng trực tiếp đến kết quả kết cấu.

Bước 4 – Xác định hình học của kính và điều kiện đỡ

Nhập các đặc tính chính của kính:

• Chiều rộng và chiều cao kính – MỚI: đã bổ sung các hình học mới: giờ đây bạn có thể thực hiện tính toán tĩnh cho tam giác, hình bình hành, hình thang và các hình dạng đặc biệt khác.
• Góc nghiêng
• Điều kiện đỡ (ví dụ: được đỡ ở 2, 3 hoặc 4 cạnh)

Việc xác định đúng định nghĩa gối đỡ là thiết yếu, vì nó ảnh hưởng mạnh đến kết quả ứng suất và độ võng.

Bước 5 – Xây dựng cấu tạo kính

Xác định cấu tạo kính:

• Kính nguyên khối hoặc bộ kính cách nhiệt (IGU)
• Độ dày kính
• Nền kính
• Xử lý nhiệt (ủ, gia cường nhiệt, tôi)
• Thành phần kính dán (lớp xen kẽ, trình tự các lớp) – MỚI: một tùy chọn mới cho phép kính dán hoạt động như một tấm nguyên khối, dày hơn, cho phép áp dụng liên kết cắt trong các phép tính.
• Độ dày khoang (đối với IGU)

Bạn có thể điều chỉnh hoặc xây dựng lại thành phần trước khi tiếp tục.

Bước 6 – Xác định tải trọng (bước quan trọng)

Mức tải trọng gió

• Nhập áp lực gió và/hoặc lực hút
• Sử dụng quy ước dấu đúng:
  • Dương = áp lực
  • Âm = lực hút
• Chọn thời lượng tải (ví dụ: 3 giây hoặc 10 phút)

Thời lượng tải ảnh hưởng trực tiếp đến kết quả tính toán.

Tải trọng khí hậu (chỉ IGU)

Đối với các bộ kính hộp cách nhiệt, tải trọng khí hậu có các giá trị mặc định theo EN 16612, nhưng bạn có thể điều chỉnh chúng theo nhu cầu dự án, điều kiện chế tạo và lắp đặt:

Tải trọng khí hậu phản ánh các chênh lệch áp suất do độ cao, nhiệt độ và thay đổi khí quyển gây ra, và có thể ảnh hưởng đáng kể đến ứng suất trong kính.

MỚI: tải trọng khí hậu hiện chỉ được hiển thị khi các hộp kiểm liên quan được chọn, giúp giao diện gọn gàng và trực quan hơn.

Tải trọng đường (nếu áp dụng)

Nếu áp dụng tải trọng đường:

• Nhập giá trị dựa trên tiêu chuẩn liên quan (ví dụ: EN 1991)
• Xác định hướng tải trọng và phía áp dụng
• Chọn thời lượng tải

Bước 7 – Gửi phép tính

Sau khi tất cả dữ liệu đầu vào đã hoàn tất:

• Gửi phép tính
• Công cụ tự động đánh giá tất cả các trường hợp tải

Bước 8 – Xem lại kết quả và tải xuống báo cáo

Màn hình kết quả hiển thị:

• Liệu cấu hình kính đã được xác minh (“proof OK”) hay chưa
• Trường hợp tải trọng chi phối
• Ứng suất và độ võng tối đa

Bạn có thể tải xuống báo cáo tính toán dạng PDF tóm tắt tất cả dữ liệu đầu vào và kết quả.

MỚI: Bạn có thể bắt đầu một phép tính mới mà không cần nhập lại thông tin liên hệ và dự án của bạn. Thông tin này được tự động lưu và tái sử dụng; chỉ cần nhập lại các chi tiết cấu hình kính.

Các câu hỏi thường gặp về Static Calculator (FAQ)

H: Công cụ Yêu cầu Tính toán Tĩnh được dùng để làm gì?

Đ: Công cụ này kiểm tra ứng suất và độ võng của kính đối với các cấu hình kính tiêu chuẩn trong điều kiện tải trọng xác định. Công cụ này предназнач dành cho việc xác minh sơ bộ và hỗ trợ kỹ thuật.

H: Tôi có thể truy cập công cụ Static Calculator như thế nào?

Đ: Bạn có thể truy cập Static Calculator thông qua website Guardian Glass trong Resource Hub. Công cụ này cũng có sẵn trực tiếp từ Performance Calculator: khi bạn bắt đầu một phép tính tĩnh từ một dự án hiện có trong Performance Calculator, dữ liệu dự án chính sẽ được tự động chuyển sang, cho phép bạn tiếp tục quy trình làm việc mà không cần nhập lại thông tin.

H: Khi nào tôi nên sử dụng biểu mẫu Calculation Request thay thế?

Đ: Hãy sử dụng biểu mẫu yêu cầu nếu dự án của bạn liên quan đến:

• Hình học phức tạp
• Hệ thống cố định tại điểm
• Điều kiện biên không tiêu chuẩn
• Các trường hợp tải trọng không thể xác định rõ ràng

Trong những trường hợp này, một chuyên gia của Guardian Glass có thể xem xét yêu cầu của bạn.

Q: Thời gian tác dụng tải có ảnh hưởng đến kết quả không?

A: Có. Thời gian tác dụng tải ảnh hưởng đến ứng suất cho phép và phải được chọn đúng. Tải trọng ngắn hạn (ví dụ: gió giật) và tải trọng dài hạn tạo ra các kết quả khác nhau.

Q: Làm thế nào để tôi chọn thời lượng tải trọng gió chính xác?

A: Theo phương pháp Eurocode được định nghĩa trong EN 1991-1-4, thời lượng lấy trung bình tải trọng gió tiêu chuẩn là 10 phút. Tuy nhiên, thời lượng tải trọng gió phù hợp có thể thay đổi tùy thuộc vào phương pháp thiết kế được chọn, yêu cầu của dự án và tiêu chuẩn chi phối, và luôn phải tuân theo đặc tả áp dụng.

Q: Tại sao tải trọng khí hậu là bắt buộc đối với các bộ kính hộp cách nhiệt?

A: Tải trọng khí hậu chiếm phần thay đổi áp suất gây ra bởi:

• Chênh lệch nhiệt độ
• Thay đổi độ cao
• Biến thiên áp suất khí quyển

Bỏ qua tải trọng khí hậu có thể dẫn đến đánh giá thấp ứng suất kính trong IGU.

Q: Tôi nên sử dụng quy ước dấu nào cho tải trọng gió?

A: Bạn nên sử dụng:

• Giá trị dương biểu thị áp lực
• Giá trị âm biểu thị lực hút

Việc dùng sai dấu có thể đảo ngược trường hợp tải trọng và làm cho kết quả không còn hợp lệ.

Q: Làm thế nào để tôi biết tải trọng đường (line load) nào nên được áp dụng?

A: Giá trị tải trọng đường (line load) thường được xác định bởi các tiêu chuẩn kết cấu như EN 1991 hoặc các Tiêu chuẩn Quốc gia.

Q: Tôi có thể chỉnh sửa một phép tính sau khi đã gửi không?

A: Không. Sau khi đã gửi, một phép tính không thể được chỉnh sửa. Nếu cần thay đổi, phải tạo một phép tính mới.

Q: Những ngôn ngữ nào có sẵn cho báo cáo tính toán?

A: Ngôn ngữ báo cáo có thể được chọn ở đầu quy trình và không phụ thuộc vào ngôn ngữ giao diện.

Ngôn ngữ giao diện được xác định bởi ngôn ngữ đã chọn trên trang chủ trang web Guardian Glass khi chọn trang khu vực của bạn; Resource Hub và các công cụ của nó, bao gồm Static Calculation Request Tool, sau đó sẽ được hiển thị bằng ngôn ngữ đó.

Q: “proof OK” có nghĩa là gì?

A: “Proof OK” cho biết rằng cấu hình kính đã xác định đáp ứng các tiêu chí về ứng suất và độ võng đối với các trường hợp tải đã nhập.
