Calculadora estática de vidrio

La herramienta Calculadora estática de Guardian Glass permite a los profesionales del vidrio comprobar el estrés y la desviación del vidrio para configuraciones de acristalamiento estándar bajo cargas de viento, climatológicas y de línea, de acuerdo con EN 16612. Al definir las dimensiones, la construcción, las condiciones de soporte y las cargas del vidrio, los usuarios pueden generar una verificación estructural preliminar y descargar un informe de cálculo para respaldar las decisiones de diseño y especificación.

La herramienta está diseñada para aplicaciones de acristalamiento estándar y admite comprobaciones de viabilidad y debates técnicos durante las primeras etapas de un proyecto. Para geometrías complejas, condiciones límite no estándar o evaluaciones estructurales avanzadas, los usuarios pueden enviar una solicitud de cálculo dedicada a los expertos técnicos de Guardian Glass.

Guía de inicio rápido

Esta guía explica cómo utilizar la herramienta Calculadora estática paso a paso para comprobar el estrés y la desviación del vidrio para configuraciones de acristalamiento comunes. La calidad de los resultados depende de la precisión de las entradas, especialmente las cargas.

Paso 1: Acceder a la herramienta

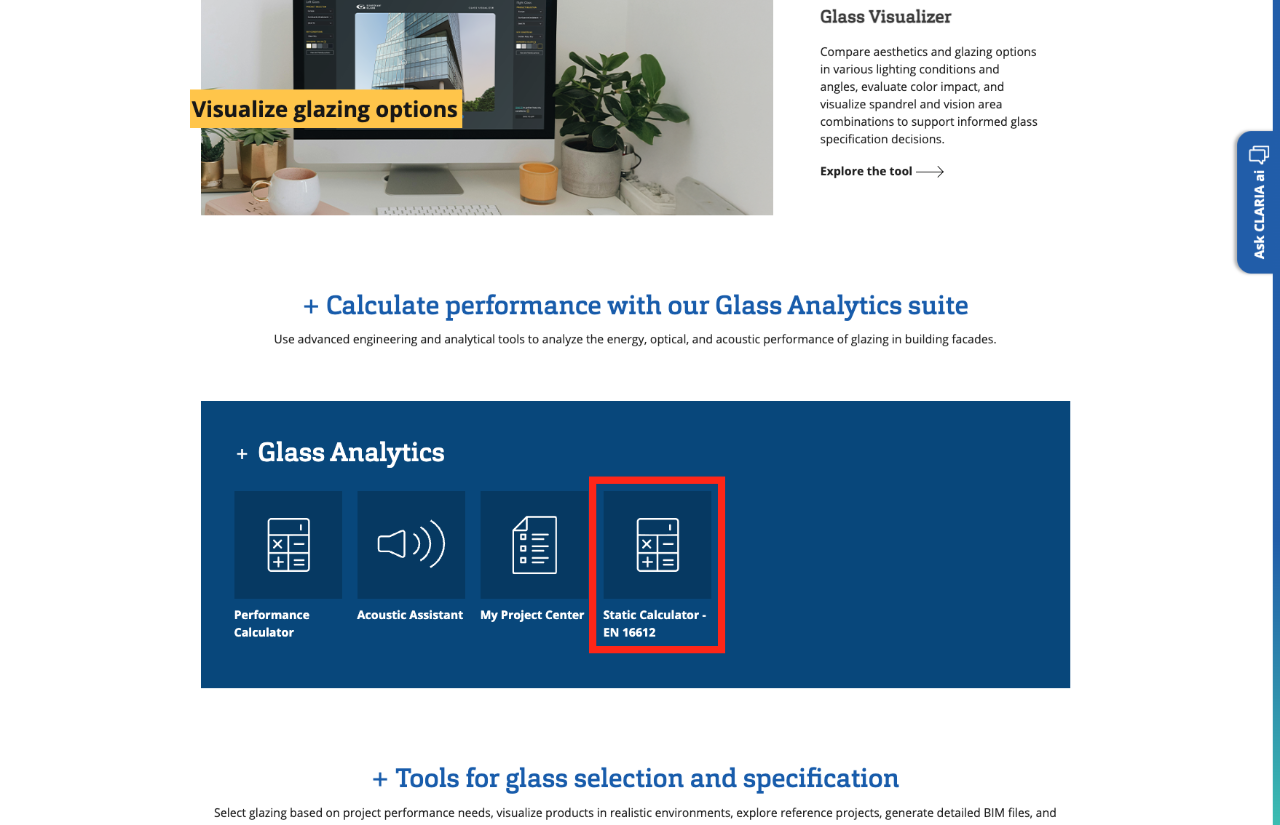

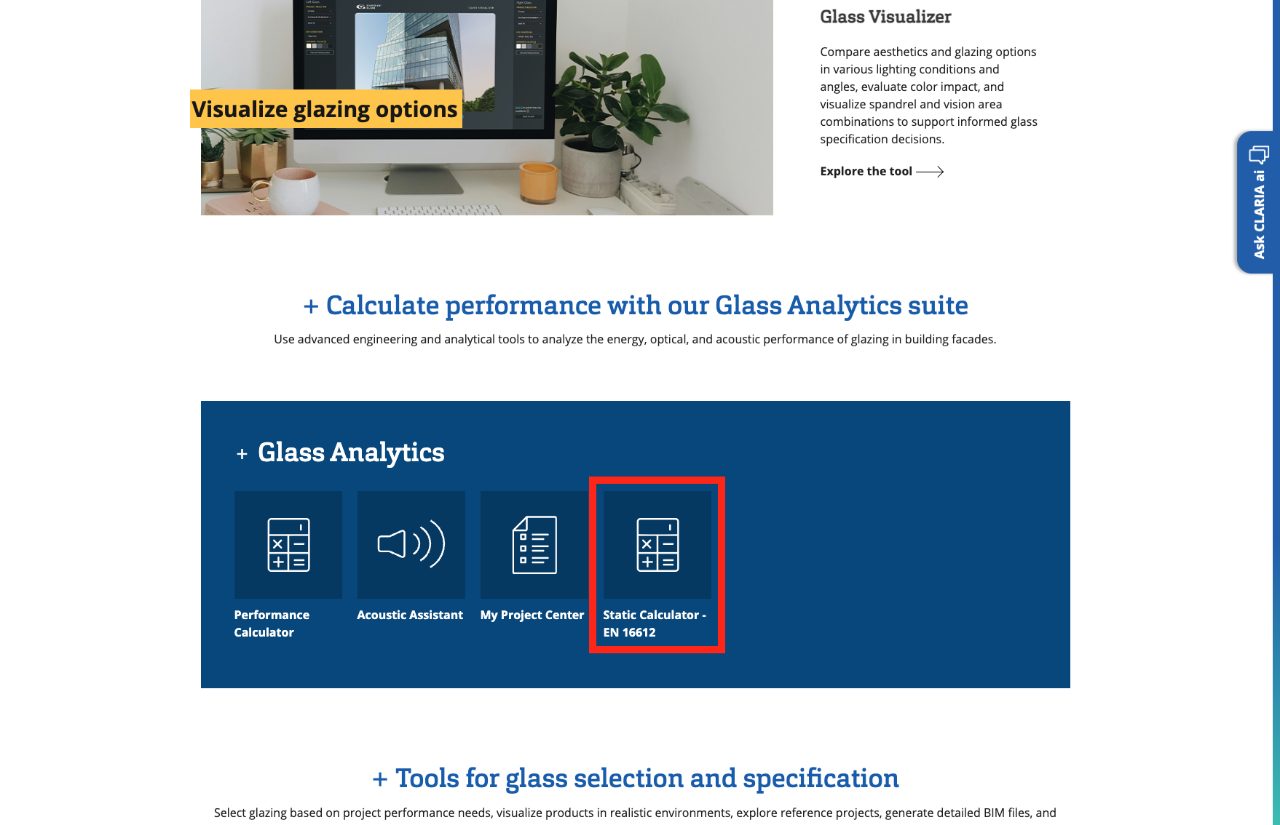

• Vaya al Centro de recursos de Guardian Glass
• Abrir la calculadora estática - EN 16612

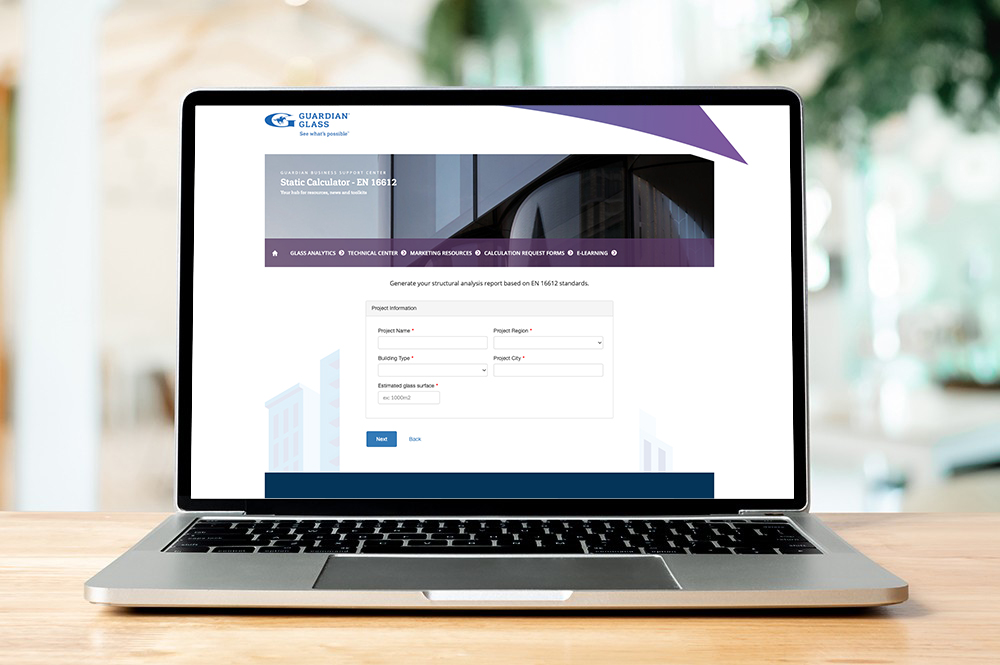

Paso 2: introduzca los datos de contacto y el idioma del informe

• Rellene su información de contacto
• Elija el idioma del informe de cálculo (esto es independiente del idioma de la interfaz de la herramienta)

Esta información aparecerá en el informe generado.

Sugerencia: Asegúrese de seleccionar la región correcta, ya que los estándares y las suposiciones predeterminadas pueden variar.

Paso 3: Configurar el proyecto

Proporcione información básica del proyecto:

• Nombre proyecto
• País y ciudad
• Tipo de edificio
• Área de vidrio estimada (utilizada para referencia interna)

Este paso ayuda a identificar el cálculo y no influye directamente en los resultados estructurales.

Paso 4: Definir la geometría y el soporte del acristalamiento

Introduzca las características principales del acristalamiento:

• Ancho y altura del vidrio – NUEVO: se han añadido nuevas geometrías: ahora puede calcular hacer un cálculo estático para triángulos, paralelogramos, trapezios y otras formas especiales.
• Ángulo de inclinación
• Condiciones de soporte (p. ej., compatible con 2, 3 o 4 lados)

La definición correcta del soporte es esencial, ya que afecta en gran medida a los resultados de estrés y desviación.

Paso 5: Construir la composición del acristalamiento

Defina la acumulación de vidrio:

• Unidad de vidrio monolítico o aislante (IGU)
• Espesor(es) del vidrio
• Sustratos de vidrio
• Tratamiento térmico (recocido, termoendurecido, templado)
• Composición del vidrio laminado (entrecapas, secuencia de capas) – NUEVO: una nueva opción permite que el vidrio laminado actúe como un panel monolítico y más grueso, lo que permite aplicar el acoplamiento de corte en los cálculos.
• Espesor de la cavidad (para IGU)

Puede ajustar o reconstruir la composición antes de continuar.

Paso 6: Definir cargas (paso crítico)

Carga de viento

• Introduzca la presión y/o succión del viento
• Utilice la convención de letreros correcta:
  • Positivo = presión
  • Negativo = succión
• Seleccione la duración de la carga (p. ej., 3 segundos o 10 minutos)

La duración de la carga influye directamente en los resultados del cálculo.

Carga climática (solo UVA)

Para las unidades de vidrio aislante, las cargas climáticas tienen valores predeterminados según EN 16612, pero puede ajustarlas según las necesidades de su proyecto, las condiciones de fabricación e instalación:

Las cargas climáticas tienen en cuenta las diferencias de presión debidas a la altitud, la temperatura y los cambios atmosféricos y pueden afectar significativamente al estrés del vidrio.

NUEVO: las cargas climáticas ahora se muestran solo cuando se seleccionan las casillas de verificación relevantes, lo que hace que la interfaz sea más limpia e intuitiva.

Carga de línea (si corresponde)

Si se aplica una carga de línea:

• Introduzca el valor en función de la norma pertinente (p. ej., EN 1991)
• Defina la dirección de carga y el lado de la aplicación
• Seleccione la duración de la carga

Paso 7: Enviar el cálculo

Una vez completadas todas las entradas:

• Enviar el cálculo
• La herramienta evalúa todos los casos de carga automáticamente

Paso 8: Revisar los resultados y descargar el informe

La pantalla de resultados muestra:

• Si se verifica la configuración del vidrio (“prueba correcta”)
• Caja de carga de control
• Máxima tensión y desviación

Puede descargar un informe de cálculo en PDF que resuma todas las entradas y resultados.

NUEVO: Puede iniciar un nuevo cálculo sin volver a introducir su información de contacto y proyecto. Esta información se guarda y reutiliza automáticamente; solo es necesario volver a introducir los detalles de configuración del vidrio.

Preguntas frecuentes sobre la calculadora estática (FAQ)

P: ¿Para qué se utiliza la herramienta de solicitud de cálculo estático?

A: La herramienta comprueba el estrés y la desviación del vidrio para configuraciones de acristalamiento estándar bajo cargas definidas. Está destinado a la verificación preliminar y al soporte técnico.

P: ¿Cómo puedo acceder a la herramienta Calculadora estática?

A: Puede acceder a la Calculadora estática a través del sitio web de Guardian Glass a través del Centro de recursos. También está disponible directamente desde la Calculadora de rendimiento: cuando inicia un cálculo estático de un proyecto existente en la Calculadora de rendimiento, los datos clave del proyecto se transfieren automáticamente, lo que le permite continuar su flujo de trabajo sin volver a introducir información.

P: ¿Cuándo debo utilizar el formulario de solicitud de cálculo en su lugar?

A: Utilice el formulario de solicitud si su proyecto implica:

• Geometrías complejas
• Sistemas fijos puntuales
• Condiciones límite no estándar
• Casos de carga que no se pueden definir claramente

En estos casos, un experto de Guardian Glass puede revisar su solicitud.

P: ¿Afecta la duración de la carga a los resultados?

R: Sí. La duración de la carga influye en el estrés permisible y debe seleccionarse correctamente. Las cargas a corto plazo (p. ej., ráfagas de viento) y las cargas a largo plazo producen resultados diferentes.

P: ¿Cómo elijo la duración correcta de la carga de viento?

A: Según el enfoque Eurocode definido en EN 1991-1-4, la duración media de la carga de viento estándar es de 10 minutos. Sin embargo, la duración adecuada de la carga de viento puede variar en función del enfoque de diseño elegido, los requisitos del proyecto y la norma aplicable, y siempre debe seguir la especificación aplicable.

P: ¿Por qué la carga climática es obligatoria para las unidades de vidrio aislante?

A: Las cargas climáticas tienen en cuenta los cambios de presión causados por:

• Diferencias de temperatura
• Cambios de altitud
• Variaciones de presión atmosférica

Ignorar la carga climática puede llevar a subestimar el estrés del vidrio en las UVA.

P: ¿Qué convención de señalización debo utilizar para cargas de viento?

A: Debe utilizar:

• Los valores positivos representan presión
• Los valores negativos representan la succión

El uso de un signo incorrecto puede invertir el caso de carga e invalidar los resultados.

P: ¿Cómo sé qué carga de línea se debe aplicar?

A: Los valores de carga de línea suelen definirse mediante estándares estructurales como EN 1991 o estándares nacionales.

P: ¿Puedo editar un cálculo después de enviarlo?

A: No. Una vez enviado, no se puede editar un cálculo. Si se requieren cambios, se debe crear un nuevo cálculo.

P: ¿Qué idiomas están disponibles para el informe de cálculo?

A: El idioma del informe se puede seleccionar al principio del proceso y es independiente del idioma de la interfaz.

El idioma de la interfaz se define por el idioma seleccionado en la página de inicio del sitio web de Guardian Glass al elegir su sitio regional; el Centro de recursos y sus herramientas, incluida la Herramienta de solicitud de cálculo estático, se mostrarán en ese idioma.

P: ¿Qué significa “prueba correcta”?

A: “Prueba correcta” indica que la configuración de vidrio definida satisface los criterios de tensión y desviación para los casos de carga introducidos.
