Statische Glazencalculator

Met de Statische Glazencalculator van Guardian Glass kunnen glasprofessionals de glasbelasting en doorbuiging voor standaard beglazingssamenstellingen onder wind-, klimaat- en lijnherkenningen controleren, in overeenstemming met EN 16612. Door de glasafmetingen, opbouw, steunvoorwaarden en belastingen te definiëren, kunnen gebruikers een voorlopige constructieve controle genereren en een berekeningsrapport downloaden ter ondersteuning van ontwerp- en specificatiebeslissingen.

De tool is bedoeld voor standaard beglazingstoepassingen en ondersteunt haalbaarheidscontroles en technische discussies in de vroege stadia van een project. Voor complexe geometrieën, niet-standaard randvoorwaarden of geavanceerde constructieve beoordelingen, kunnen gebruikers een speciaal berekeningsverzoek indienen bij de technische experts van Guardian Glass.

Snelstartgids

Deze gids legt stap voor stap uit hoe u de Static Calculator-tool kunt gebruiken om de glasbelasting en doorbuiging voor gangbare beglazingconfiguraties te controleren. De kwaliteit van de resultaten is afhankelijk van de nauwkeurigheid van de invoer, met name de belastingen.

Stap 1 – Toegang tot de tool

• Ga naar de Guardian Glass Resource Hub

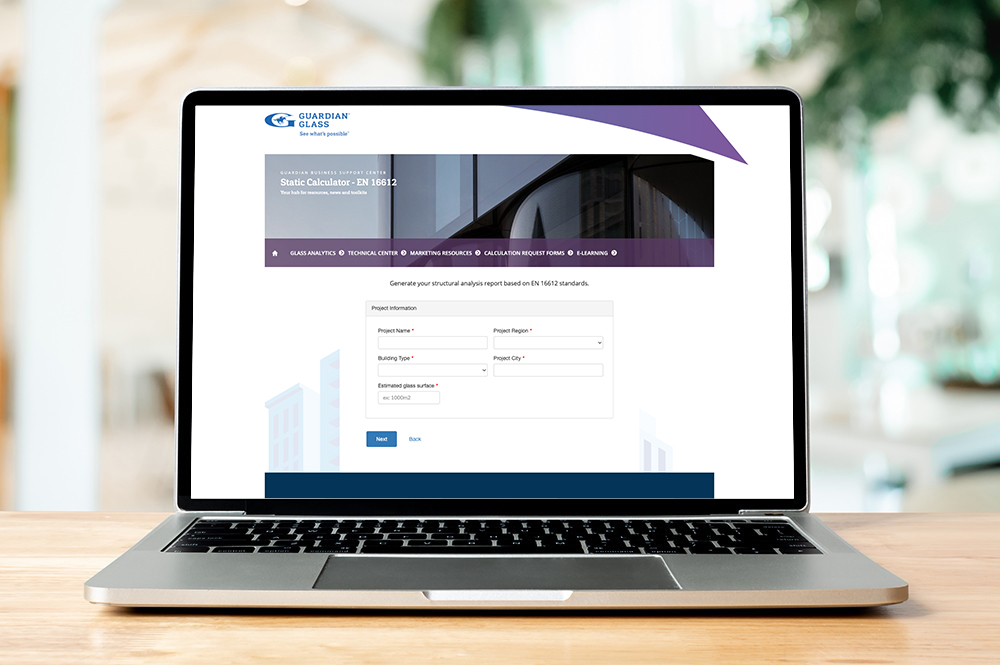

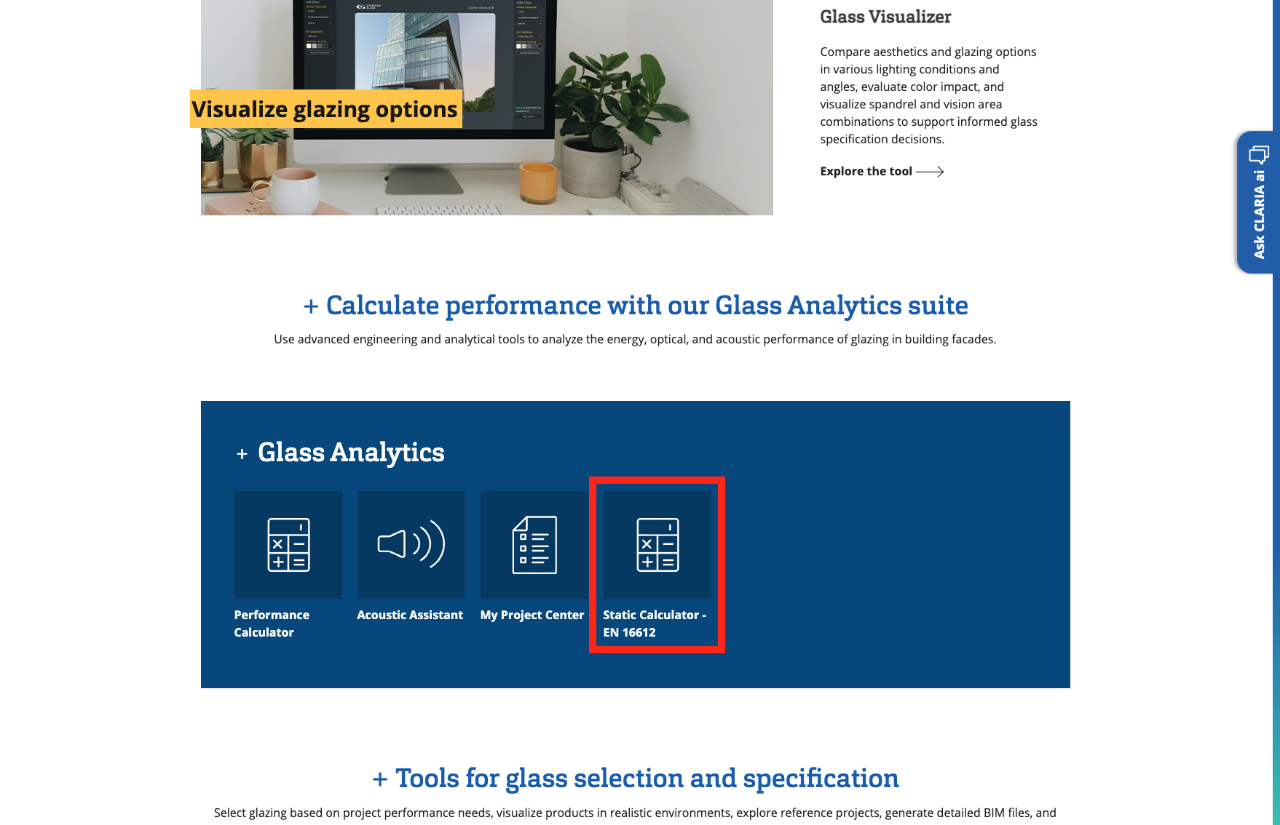

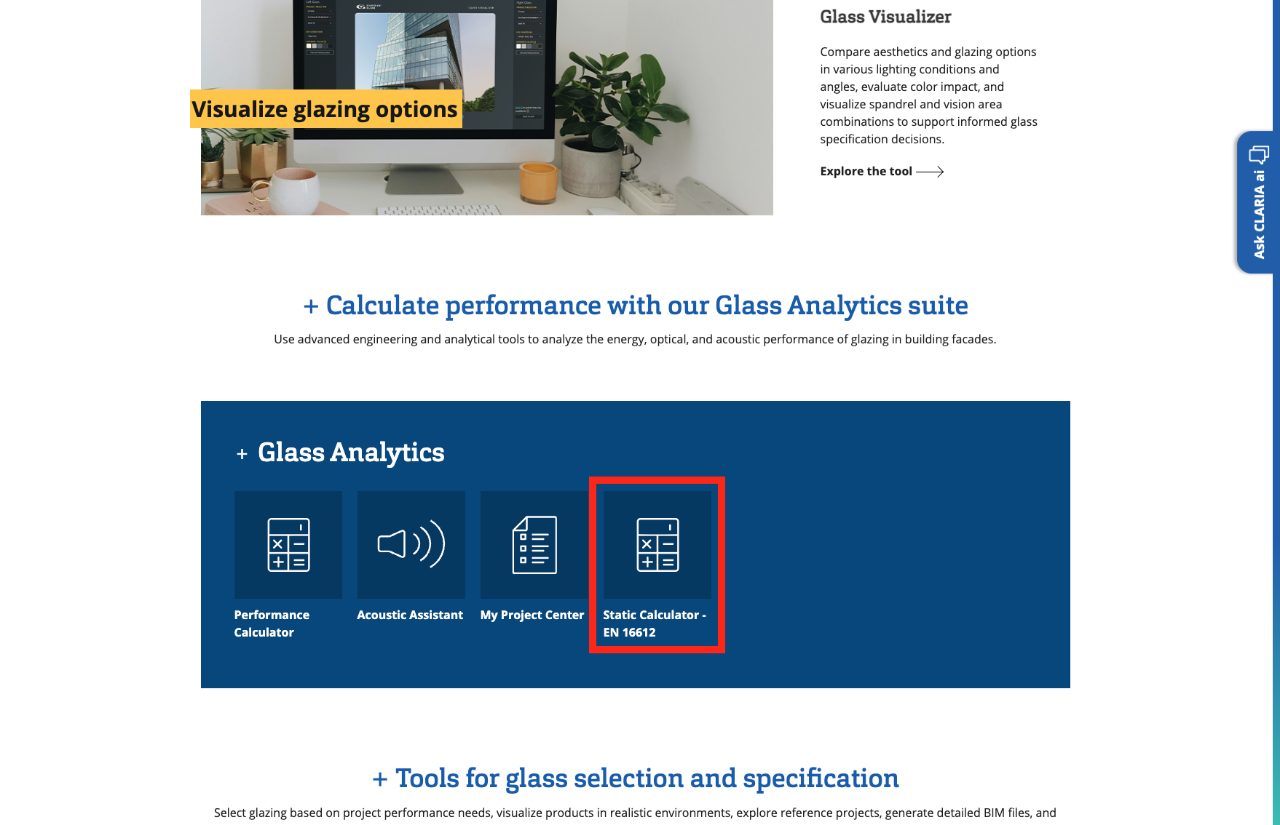

• Open de Statische Calculator - EN 16612

Stap 2 – Voer contactgegevens en rapporttaal in

• Vul uw contactgegevens in
• Kies de taal van het berekeningsrapport (dit is onafhankelijk van de interfacetaal van de tool)

Deze informatie verschijnt op het gegenereerde rapport.

Tip: Zorg ervoor dat u de juiste regio selecteert, aangezien normen en standaardveronderstellingen kunnen variëren.

Stap 3 – Stel het project in

Geef basisprojectinformatie:

• Projectnaam
• Land en stad
• Gebouwtpe
• Geschatte glasoppervlakte (gebruikt voor interne referentie)

Deze stap helpt bij het identificeren van de berekening en heeft geen directe invloed op de structurele resultaten.

Stap 4 – Definieer de geometrie en de steun van de beglazing:

Voer de belangrijkste kenmerken van de beglazing in:

• Breedte en hoogte van het glas – NIEUW: er zijn nieuwe geometrieën toegevoegd: u kunt nu een statische berekening uitvoeren voor driehoeken, parallellogrammen, trapeziums en andere speciale vormen.
• Hekelhoek
• Steunvoorwaarden (bijv. aan 2, 3 of 4 zijden ondersteund)

Een juiste definitie van ondersteuning is essentieel, omdat deze een sterke invloed heeft op de resultaten van spanning en doorbuiging.

Stap 5 – Het beglazingsamenstel aanbrengen

Bepaal de beglazingssamenstelling:

• Monolithische beglazing of isolerende beglazingseenheid (IGU)
• Dikte(n) van de beglazing
• Glazen substraten
• Warmtebehandeling (geëgaliseerd, warmtestergkneed, gehard)
• Gelaagde glassamenstelling (tussenlagen, laagvolgorde) – NIEUW: een nieuwe optie maakt het mogelijk gelaagd glas te gebruiken als een monolithisch, dikker glaspaneel, waardoor de mogelijkheid ontstaat om afschuifkoppeling in berekeningen toe te passen.
• Holtedikte (voor IGU's)

U kunt de samenstelling aanpassen of opnieuw samenstellen voordat u verder gaat.

Stap 6 – Bepaal de belastingen (kritieke stap)

Windbelasting

• Voer winddruk en/of -zuiging in
• Gebruik de juiste tekenconventie:
  • Positief = druk
  • Negatief = zuiging
• Selecteer de laadduur (bijv. 3 seconden of 10 minuten)

De laadduur heeft een directe invloed op de berekeningsresultaten.

Klimaatbelasting (alleen IGU's)

Voor isolerende beginelementen hebben klimaatbelasting standaardwaarden volgens EN 16612, maar u kunt deze aanpassen aan uw projectbehoeften, fabricage- en installatieomstandigheden:

Klimaatbelasting houdt rekening met luchtdrukverschillen door hoogte, temperatuur en atmosferische veranderingen en kan een aanzienlijke invloed hebben op de glasbelasting.

NIEUW: klimatologische belastingen worden nu alleen weergegeven als de relevante selectievakjes zijn aangevinkt, waardoor de interface overzichtelijker en intuïtiever wordt.

Lijnlast (indien van toepassing)

Als er een lijnlast van toepassing is:

• Voer de waarde in op basis van de relevante norm (bijv. EN 1991)
• Definieer de belastingsrichting en de zijde van toepassing
• Selecteer de belastingsduur

Stap 7 – De berekening indienen

Zodra alle invoer is voltooid:

• Dien de berekening in
• De tool evalueert automatisch alle belastinggevallen

Stap 8 – Bekijk de resultaten en download het rapport

Het resultaten scherm toont:

• Of de glasconfiguratie geverifieerd is (“proof OK”)
• Geldende belastinggeval
• Maximale spanning en doorbuiging

U kunt een PDF-berekeningsrapport downloaden met een overzicht van alle invoer en resultaten.

NIEUW: U kunt een nieuwe berekening starten zonder uw contact- en projectgegevens opnieuw in te vullen. Deze informatie wordt automatisch opgeslagen en hergebruikt; alleen de details van de glasconfiguratie hoeven opnieuw te worden ingevoerd.

Veelgestelde vragen over de Static Calculator (FAQ)

Vraag: Waarvoor wordt de tool voor statische berekening gebruikt?

A: De tool controleert glasrek en doorbuiging voor standaard beglazingconfiguraties onder gedefinieerde belastingen. Het is bedoeld voor voorlopige verificatie en technische ondersteuning.

Vraag: Hoe krijg ik toegang tot de Statische rekenmachine?

A: Je kunt de Statische rekenmachine openen via de website van Guardian Glass via de Resource Hub. Het is ook rechtstreeks beschikbaar via de Prestatie calculator: wanneer je een statische berekening start vanuit een bestaand project in de Prestatie calculator, worden belangrijke projectgegevens automatisch overgedragen, waardoor je je workflow kunt voortzetten zonder opnieuw gegevens in te voeren.

Vraag: Wanneer moet ik in plaats daarvan het formulier Aanvraag voor berekening gebruiken?

A: Gebruik het aanvraagformulier als uw project betrekking heeft op:

• Complexe meetkundige figuren
• Systemen met vaste punten
• Niet-standaard randvoorwaarden
• Laadscenario's die niet duidelijk kunnen worden gedefinieerd

In deze gevallen kan een expert van Guardian Glass uw verzoek beoordelen.

Vraag: Heeft de belastingduur invloed op de resultaten?

A: Ja. De belastingduur beïnvloedt de toegestane spanning en moet correct worden geselecteerd. Kortetermijnbelastingen (bijv. windstoten) en langetermijnbelastingen leveren verschillende resultaten op.

Vraag: Hoe kies ik de juiste windbelastingduur?

A: Volgens de Eurocode-benadering zoals gedefinieerd in EN 1991-1-4, is de standaard windbelastingduur 10 minuten. De juiste windbelastingduur kan echter variëren afhankelijk van de gekozen ontwerpaanpak, projectvereisten en de geldende norm, en moet altijd voldoen aan de toepasselijke specificatie.

Vraag: Waarom is klimatologische belasting verplicht voor isolerende beglazingen?

A: Klimatologische belastingen houden rekening met luchtdrukveranderingen veroorzaakt door:

• Temperatuurverschillen
• Hoogteverschillen
• Variaties in luchtdruk

Het negeren van klimatische belasting kan leiden tot een onderschatting van de glasspanning in IGUs.

Vraag: Welke tekenconventie moet ik gebruiken voor windbelastingen?

A: U moet het volgende gebruiken:

• Positieve waarden vertegenwoordigen druk
• Negatieve waarden vertegenwoordigen zuiging

Het gebruik van het verkeerde teken kan de belastingstoestand omkeren en de resultaten ongeldig maken.

Vraag: Hoe weet ik welke lijnbelasting moet worden toegepast?

A: De waarden voor lijnlading worden doorgaans gedefinieerd door normen voor de bouwkunde, zoals EN 1991 of nationale normen.

Vraag: Kan ik een berekening na het indienen nog bewerken?

A: Nee. Eenmaal ingediend, kan een berekening niet meer worden bewerkt. Als er wijzigingen nodig zijn, moet er een nieuwe berekening worden aangemaakt.

Vraag: Welke talen zijn beschikbaar voor het berekeningsrapport?

A: De rapportaal kan aan het begin van het proces worden geselecteerd en is onafhankelijk van de interfacetaal.

De interfacetaal wordt bepaald door de taal die op de startpagina van de Guardian Glass-website is geselecteerd bij het kiezen van uw regionale site; de Resource Hub en de bijbehorende tools, inclusief de Static Calculation Request Tool, worden dan in die taal weergegeven.

Vraag: Wat betekent "proof OK"?

A: "Proof OK" geeft aan dat de gedefinieerde glasconfiguratie voldoet aan de spanning- en doorbuigingscriteria voor de ingevoerde belastingsgevallen.
