Szkło wysokoefektywne

Rozwiązanie spełniające potrzeby w zakresie ochrony przeciwsłonecznej oraz izolacji termicznej

Szkło wysokoefektywne zapewnia przepuszczalność światła naturalnego, jednocześnie ograniczając zysk ciepła i przenikanie energii cieplnej.

Dzięki ciągłym ulepszeniom w zakresie izolacji termicznej i ochrony przeciwsłonecznej szkło stanowi elastyczny materiał budowlany, który może poprawić efektywność energetyczną budynków. Jednym ze sposobów na osiągnięcie tej wydajności jest zastosowanie wysokoefektywnego szkła powlekanego, które jest kluczowym elementem szklenia, umożliwiającym mieszkańcom budynku wizualną interakcję ze środowiskiem zewnętrznym z komfortowego wnętrza.

Czym jest szkło wysokoefektywne i dlaczego je stosujemy?

Szkło wysokoefektywne w szkleniach architektonicznych pomaga kontrolować temperaturę wewnątrz budynku, zapewniając różne poziomy izolacji termicznej i/lub ochrony przeciwsłonecznej. Szklenia ze szkła wysokoefektywnego przepuszczają dużą ilość naturalnego światła do wnętrza, poprawiając komfort użytkowników, a jednocześnie przyczyniając się do zwiększenia efektywności energetycznej budynku.

Wysokoefektywne powłoki szkła oferują również architektom szeroką gamę opcji estetycznych pod względem kolorów, pozwalając im wybrać najbardziej odpowiedni wygląd do danego projektu.

Jakie są zalety szkła wysokoefektywnego?

Powłoki wysokoefektywne oferują szereg korzyści dla szkleń architektonicznych.

Jeśli chodzi o estetykę, szklenie może być neutralne lub kolorowe, z pożądanym poziomem refleksyjności, przepuszczalności światła i prywatności. Architekci mają możliwość tworzenia oszałamiających wizualnie przeszklonych fasad, które pozwolą zintegrować budynek z jego otoczeniem, odbijając je lub pokazując, co dzieje się wewnątrz budynku. Jeśli chodzi o wydajność energetyczną, wpływa to na kierowanie energii słonecznej i stopień izolacji termicznej. Powłoki wysokoefektywne mogą pomóc w spełnieniu wymagań programów ekologicznych budynków, takich jak program LEED® opracowany przez U.S. Green Building Council  oraz innych wymagań dotyczących kodów energetycznych.

Ikona – Estetyka

Izolacja termiczna

Jeśli chodzi o izolacyjność termiczną, szkło wysokoefektywne oferuje następujące korzyści:

  • Może przepuszczać promienie słoneczne, gdy jest to pożądane.
  • Wspomaga odbijanie ciepła wewnętrznego z powrotem do pomieszczenia.
  • Może tworzyć osłonę przed zimnem z zewnątrz.
  • Jest zwykle stosowane w szkleniach podwójnych lub potrójnych.
  • Może obniżać koszty energii związane z ogrzewaniem pomieszczeń.

Ikona – Estetyka

Ochrona przeciwsłoneczna: szklenie wysokofektywne wpuszcza światło do wnętrza

Szkło przeciwsłoneczne jest często stosowane w oknach, dachach i przeszklonych fasadach, ponieważ optymalizuje przepuszczalność światła oraz zapewnia ochronę przeciwsłoneczną i wysoką izolację termiczną. Szkło przepuszcza światło słoneczne, odbijając jednak znaczną część jego ciepła.

Wysoefektywne szkło przeciwsłoneczne to idealne rozwiązanie pozwalające zmaksymalizować ilość światła naturalnego, a jednocześnie odbijające większość ciepła słonecznego z powrotem do jego źródła. Wnętrza pozostają jasne, lecz są chłodniejsze niż te, w których zastosowano szkło niepowlekane. Szkło przeciwsłoneczne przyczynia się też do zwiększenia efektywności energetycznej i zmniejszenia zapotrzebowania na klimatyzację w cieplejszych miesiącach.

Ikona – Estetyka

Selektywność spektralna

Światło dostające się do wnętrza budynku, a także powłoki i ich umieszczenie w szkleniu, mają kluczowe znaczenie dla zapewnienia komfortu użytkownikom. Termin „selektywność spektralna” jest używany do określenia ilości przepuszczanego światła dziennego w stosunku do blokowanej energii słonecznej. Selektywność spektralną oblicza się poprzez podzielenie przepuszczalności światła widzialnego (VLT) przez współczynnik całkowitej przepuszczalności energii promieniowania słonecznego lub SHGC (współczynnik zysku ciepła od nasłonecznienia). Większa selektywność spektralna jest osiągana w przypadku, gdy przepuszczana jest większa ilość światła widzialnego i mniej energii słonecznej.

Ikona – Estetyka

Pomaga ograniczyć szkodliwe promieniowanie UV i odblaski

W zależności od lokalizacji i orientacji budynku wysokoefektywne przeszklenia mogą ograniczać odblaski słoneczne i zwiększać komfort wizualny użytkowników budynku, zwłaszcza jeśli przeszklona fasada jest bezpośrednio wystawiona na działanie promieni słonecznych, a okna stanowią znaczną część ściany.

Promieniowanie ultrafioletowe (UV) może nawet w 50% przyczyniać się do blaknięcia mebli i elementów wyposażenia wnętrz. Zastosowanie szkła laminowanego może zablokować nawet do 99% promieniowania UV.

Nasze produkty ze szkła wysokoefektywnego:



Nasza gama produktów ze szkła wysokoefektywnego łączy w sobie właściwości przeciwsłoneczne, doskonałą przepuszczalność światła oraz niski zysk ciepła od nasłonecznienia z różnorodnymi opcjami kolorystycznymi i estetycznymi, dzięki czemu sprawdzi się w każdym zastosowaniu.

Jak działa szkło wysokoefektywne?

Aby zrozumieć, jak działa szkło wysokoefektywne, trzeba przeanalizować interakcję szkła z widmem elektromagnetycznym

Energia słoneczna (lub promieniowanie krótkofalowe) dociera do powierzchni Ziemi ze słońca. Obejmuje ona promieniowanie ultrafioletowe, światło widzialne i bliską podczerwień – łącznie zakres długości fal od 300 do 2500 nm. Szkło z powłoką przeciwsłoneczną może blokować znaczną ilość tej energii poprzez odbijanie i pochłanianie jej części.

Promieniowanie długofalowe obejmuje fale o długości od 5000 do 50 000 nm. Wysokoefektywne powłoki na szkle mają na celu spowolnienie wymiany ciepła spowodowanej promieniowaniem. W chłodniejszych okresach odbijają one promieniowanie długofalowe (ciepło) z powrotem do wnętrza budynku.

Szkło i widmo elektromagnetyczne



Izolacyjność termiczna szkła wysokoefektywnego

Wymiana ciepła zachodzi poprzez jeden z trzech mechanizmów: promieniowania, przewodzenia i konwekcji. Wszystkie trzy rodzaje wymiany ciepła zachodzą wewnątrz izolacyjnej szyby zespolonej (IGU).

  • Promieniowanie to wymiana ciepła przez energię elektromagnetyczną, gdzie energia długofalowa przemieszcza się przez szybę zespoloną.
  • Przewodzenie to wymiana ciepła zachodząca w nośniku (ciele stałym lub gazie) spowodowana różnicami temperatur. Ta wymiana jest ograniczona przez zastosowanie argonu wewnątrz izolacyjnej szyby zespolonej ze względu na jego niższą przewodność cieplną w porównaniu z powietrzem. Ciepło przewodzone przemieszcza się wzdłuż krawędzi szyby od szkła do ramki dystansowej i z powrotem. Proces ten można spowolnić poprzez zastosowanie ciepłej ramki dystansowej.
  • Konwekcja to wymiana ciepła przez prądy wolno poruszającego się powietrza lub gazu wewnątrz izolacyjnej szyby zespolonej.

Właściwości izolacyjne określa stopień redukcji wymiany ciepła związanej z różnicami temperatur powietrza na zewnątrz i wewnątrz.

Zimny klimat

W zimnym klimacie właściwości izolacyjne są korzystne. Szkło termoizolacyjne może przepuszczać napływającą energię krótkofalową i poprawiać zatrzymywanie ciepła wewnątrz budynku, przy jednoczesnym odbijaniu energii długofalowej.

W ciepłym klimacie szklenie powinno redukować przenikanie zarówno energii krótkofalowej, jak i przypadkowo docierającej energii długofalowej, co pomaga zmniejszyć zapotrzebowanie na klimatyzację

Niezależnie od klimatu eszklenie, które obniża wymianę ciepła, jest korzystne dla wydajności energetycznej.

Właściwości izolacyjne szklenia można poprawić, stosując powłoki wysokoefektywne, które dobrze odbijają energię długofalową. Poprawę tych właściwości można również osiągnąć poprzez dodanie kolejnej tafli szkła do izolacyjnej szyby zespolonej, ponieważ liczne przestrzenie międzyszybowe i powierzchnie powlekane przyczyniają się do poprawy izolacyjności.

W jaki sposób mierzy się izolacyjność?

Do mierzenia izolacyjności wykorzystuje się parametr zwany „wartością U”, który określa wymianę ciepła na jednostkę czasu, tj. czas wymagany do wymiany ciepła na jednostkę powierzchni szklenia i na stopień różnicy temperatury między warunkami zewnętrznymi i wewnętrznymi.

Jeśli szyba charakteryzuje się wysoką izolacyjnością, przenika przez nią tylko niewielka ilość energii, a wartość U jest niska.

Energia słoneczna i jej interakcja ze szkłem

Gdy promieniowanie elektromagnetyczne dociera do szyby, część energii może być odbijana, część pochłaniana, a reszta przenika przez szkło.

W jaki sposób mierzy się zysk ciepła od nasłonecznienia?

Do pomiaru energii słonecznej przenikającej do wnętrza stosuje się współczynnik całkowitej przepuszczalności energii promieniowania słonecznego (wartość G) i współczynnik zysku ciepła od nasłonecznienia (SHGC). Obejmuje to transmisję bezpośrednią i pośrednią z powodu absorpcji oraz wtórnego promieniowania energii do wewnątrz. Współczynnik całkowitej przepuszczalności energii promieniowania słonecznego, lub SHGC, to ilość energii słonecznej przepuszczanej przez szklenie wyrażona ułamkiem dziesiętnym. Na przykład, jeśli 31% docierającej energii słonecznej przechodzi przez szklenie, wartość G lub SHGC wynosi 0,31 (31%).

Gorący klimat

W przypadku projektów budowlanych zlokalizowanych w ciepłym lub umiarkowanym klimacie preferowana jest niska wartość G lub SHGC. Umieszczenie wysokoefektywnej powłoki przeciwsłonecznej jako powierzchni nr 2 często ułatwia uzyskanie największej wydajności, ponieważ powierzchnia ta częściowo odbija docierającą energię słoneczną, zanim dostanie się ona do szklenia

W wyjątkowo zimnym klimacie korzystna może być wyższa wartość G lub SHGC w celu umożliwienia pasywnego zysku ciepła.

Właściwości słoneczne



Typy powłok wysokoefektywnych i procesy produkcyjne

Powłoki wysokoefektywne można podzielić na dwie kategorie: nakładane metodą pirolityczną (powłoki twarde) oraz nakładane metodą napylania (powłoki miękkie). W zakładach produkcyjnych Guardian Glass stosowany jest wyłącznie proces napylania.

Powłoki napylane

Powłoki napylane są nakładane w dużej maszynie do próżniowego napylania magnetronowego, poza procesem produkcji szkła float. W pełni uformowane szkło przemieszcza się systemem przenośników przez długą komorę próżniową, w której na powierzchnię szkła nakładane są kolejno różne materiały.  Łączna grubość tych materiałów wynosi około 1/500 grubości kartki papieru.

Powłoki napylane są nakładane w sposób bardziej precyzyjny niż powłoki pirolityczne. Współczesne napylane powłoki wysokoefektywne to wielowarstwowe, złożone struktury zaprojektowane tak, aby zapewniać wysoką przepuszczalność i niskie odbijanie światła widzialnego, a także ograniczyć wymianę ciepła.

Powłoki pirolityczne

Powłoki pirolityczne nakłada się podczas procesu produkcji szkła float. Górna powierzchnia szklanej wstęgi jest natryskiwana materiałem, zazwyczaj tlenkiem cyny. Gdy szkło stygnie, wiązanie powierzchniowe ulega zestaleniu, tworząc silne wiązanie, odporne na obróbkę szkła podczas produkcji. Jednak ich właściwości są bardzo ograniczone ze względu na ich prostą strukturę.

video-thumbnail

Jak powleka się szkło wysokoefektywne? Obejrzyj film animowany przedstawiający proces powlekania metodą napylania.

Wpływ srebra

W zależności od wymagań dotyczących parametrów powłoki uzyskanie pożądanych właściwości może wymagać nałożenia nawet 15 warstw.

Spośród materiałów, z których składa się powłoka niskoemisyjna, największy wpływ na poprawę wydajności energetycznej ma srebro. Im więcej warstw srebra zostanie dodanych do składu powłoki, tym lepsza będzie selektywność spektralna szkła.

Chcesz dowiedzieć się więcej o szkle powlekanym?

Guardian Glass oferuje wiele informacji technicznych, narzędzi i szkoleń online, które poszerzą Twoją wiedzę na temat szkła i pomogą Ci wybrać najbardziej odpowiednie szkło architektoniczne dla Twojego projektu. Przejdź do Centrum zasobów, aby dowiedzieć się więcej!



Zastosowania i możliwości wykorzystania szkła wysokoefektywnego

Zakres zastosowań wysokoefektywnych przeszkleń architektonicznych jest bardzo szeroki. Sprawdzi się ono w oknach, ścianach osłonowych, dachach i świetlikach, czyli właściwie we wszystkich zastosowaniach, w których przeszklenie stanowi fizyczną barierę między wnętrzem budynku a jego otoczeniem.

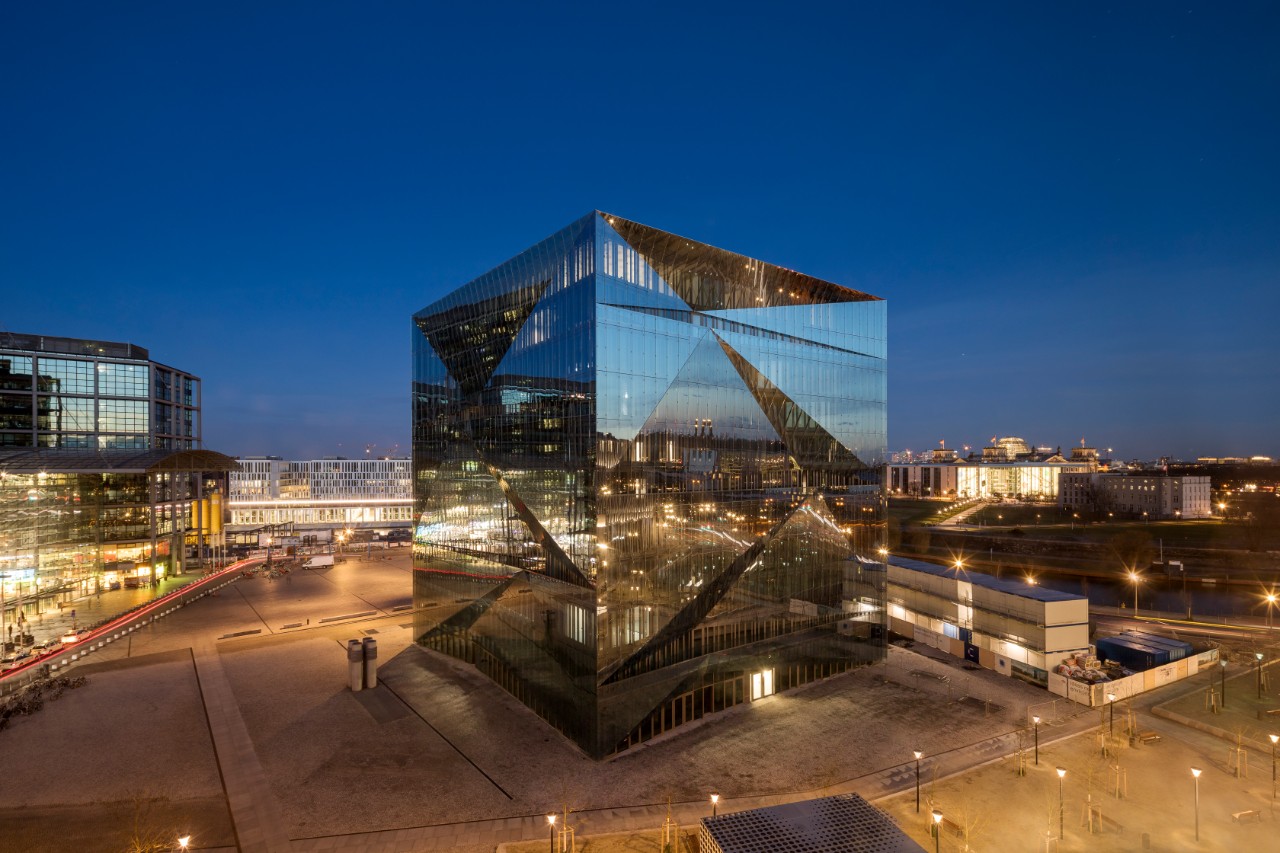

project-hd-diamond66-climaguard-premium2-sn6234_de_berlin_cube-berlin

Ściany osłonowe

Ściana osłonowa to niekonstrukcyjna zewnętrzna powłoka budynku, która może być wykonana ze szkła. Zastosowanie szkła z powłoką niskoemisyjną w ścianie osłonowej pomaga projektantom kontrolować wygląd (np. refleksyjność, przejrzystość, kolor) i parametry szklenia, w tym izolacyjność termiczną i ochronę przeciwsłoneczną.

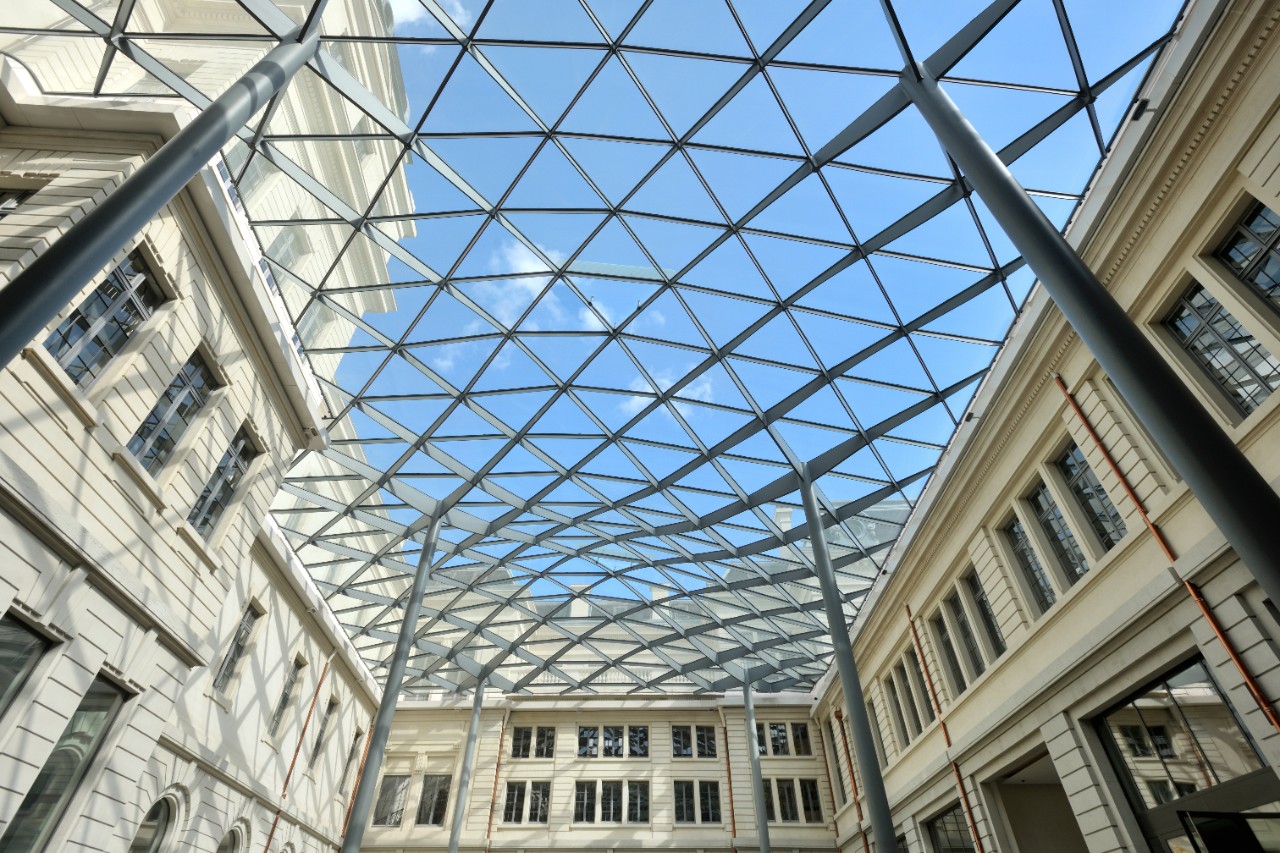

project_sn7037-hdsolar67-cg-ecosun-lami-acoustic_fr_lyon_grand-hotel-dieu

Dachy i świetliki

Szklenie górne, na przykład dachowe, pozwala potrzebę stosowania sztucznego oświetlenia, zapewniając naturalne źródło światła dziennego, które tworzy jasne i zachęcające wnętrza. Powłoki niskoemisyjne w szkleniu umożliwiają uzyskanie odpowiedniej izolacyjności termicznej i właściwości przeciwsłonecznych. Szkło niskoemisyjne można nawet laminować w celu zastosowania w szkleniach górnych ze szkła bezpiecznego

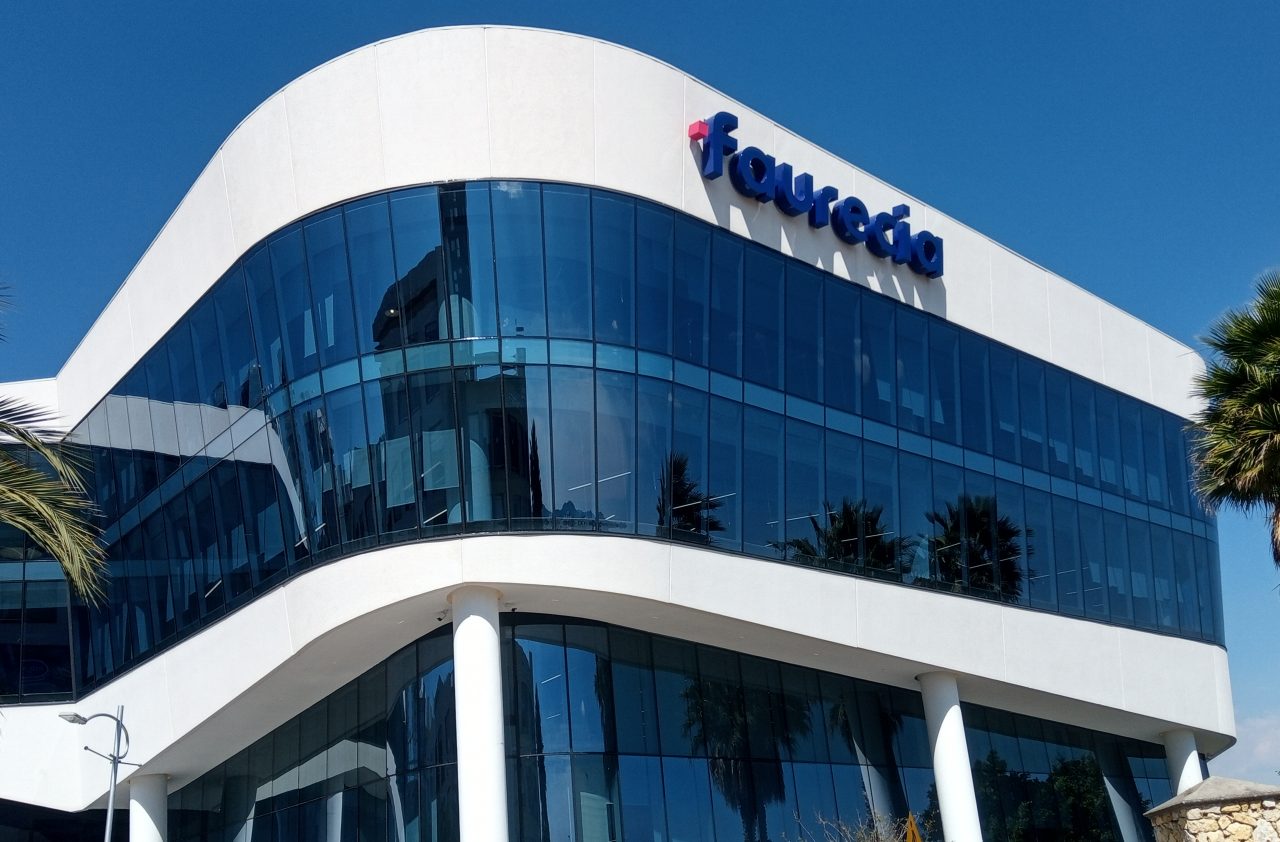

Szkło gięte

W przypadku szkleń zakrzywionych lub giętych opracowano powłoki niskoemisyjne, które można poddawać procesowi gięcia bez wpływu na wygląd szkła. Powłoki niskoemisyjne są dostępne do zastosowań ze szkłem giętym, które zapewniają wymaganą wydajność cieplną i słoneczną, przyczyniając się do poprawy efektywności energetycznej budynku.

Niektóre z naszych projektów zrealizowanych dzięki zastosowaniu szkła wysokoefektywnego:

Chcesz zobaczyć więcej projektów architektonicznych wykonanych z zastosowaniem szkła niskoemisyjnego? Odwiedź naszą sekcję projektów.

Dlaczego warto wybrać Guardian Glass?

Guardian Glass jest ekspertem w produkcji i wykorzystaniu szkła – nieustannie opracowujemy nowe technologie i techniki, aby dostarczać wydajne rozwiązania wykorzystujące szkło na całym świecie. Skupiamy się na poszerzaniu granic tego, co można osiągnąć za pomocą szkła. Od przełomowych projektów architektonicznych po wnętrza domów i powierzchnie handlowe. Oznacza to, że współpracujemy ściśle z naszymi partnerami i klientami w całym łańcuchu dostaw, aby zapewnić dokładnie taki rezultat, jakiego oczekujesz. Innymi słowy, jeśli chodzi o szkło, pomagamy Ci zobaczyć, co jest możliwe zgodnie z naszym hasłem See what’s possible™.

Nasze produkty ze szkła wysokoefektywnego

Chcesz porównać parametry naszych produktów? Odwiedź naszą sekcję produktów, aby wyszukiwać, porównywać i filtrować w naszej szerokiej gamie rozwiązań szklanych.

  • SunGuard® eXtraSelective

    SunGuard® eXtraSelective

    SunGuard® eXtraSelective to nasze najnowsze powlekane potrójną warstwą srebra szkło przeciwsłoneczne do zastosowań komercyjnych, które zapewnia optymalny stosunek przepuszczalności światła naturalnego do kontroli promieniowania słonecznego.

    Zobacz więcej
  • SunGuard® SuperNeutral

    SunGuard® SuperNeutral

    SunGuard® SuperNeutral™ to nasze szkło powlekane podwójną warstwą srebra do zastosowań komercyjnych, które będzie idealne dla osób poszukujących wysokich parametrów i neutralnej estetyki. Doskonała transmisja światła naturalnego, ochrona przeciwsłoneczna i izolacja termiczna sprawiają, że jest idealne do wielu zastosowań.

    Zobacz więcej
  • SunGuard® High Performance

    SunGuard® High Performance

    SunGuard® High Performance to nasze szkło powlekane pojedynczą warstwą srebra do zastosowań komercyjnych, które oferuje nie tylko wysoką kontrolę promieniowania słonecznego, ale także elastyczność projektowania i wysoki poziom izolacji termicznej.

    Zobacz więcej
