Szklana ściana osłonowa

Adam M?rk

Szklenie metodą ścian osłonowych umożliwia zastosowanie szkła w dużych, nieprzerwanych obszarach fasady budynku, tworząc spójne, atrakcyjne fasady. Różnorodność dostępnych obecnie produktów szklanych pozwala architektom i projektantom kontrolować wiele aspektów estetyki i wydajności, w tym kontrolę termiczną i słoneczną, redukcję dźwięku, bezpieczeństwo, a także kolor, przepuszczalność światła i odblaski.

Co to jest ściana osłonowa?
Jakie są różne rodzaje ścian osłonowych?
Jakie są zalety szklanej ściany osłonowej?
Jakie szkło można zastosować w systemie ścian osłonowych?

Co to jest ściana osłonowa?

Ściana osłonowa to niekonstrukcyjna zewnętrzna powłoka budynku, zazwyczaj wykonana z lekkich systemów. W przeciwieństwie do tradycyjnych ścian, ściany osłonowe nie przenoszą z samego budynku obciążeń innych niż ciężar materiałów zawartych w ścianie. Podobnie jak wiszące zasłony, ściany osłonowe są zazwyczaj „zawieszane” na krawędzi płyty.

Jakie są różne rodzaje ścian osłonowych?

Istnieją dwie główne kategorie szklanych ścian osłonowych, jeśli spojrzymy na ich metody produkcji i instalacji: systemy słupowo-ryglowe i systemy modułowe (elementowe).

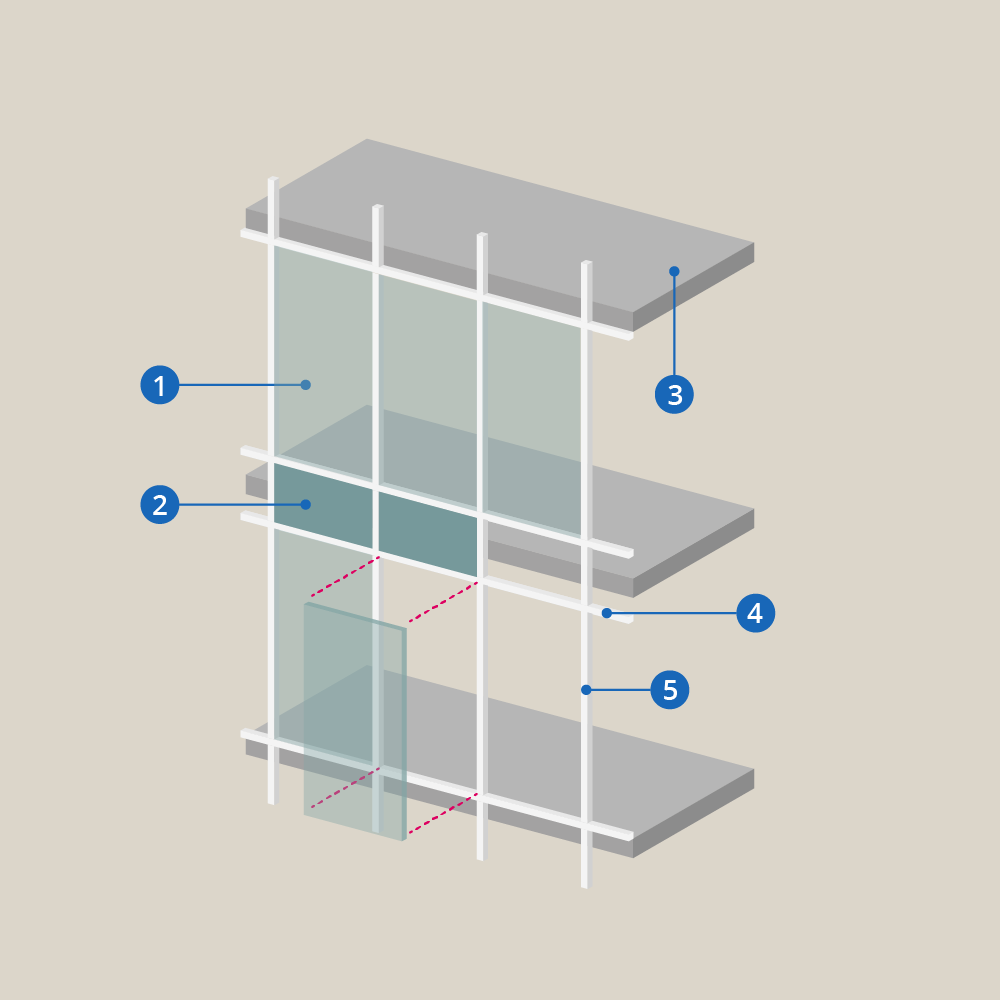

Systemy słupowo-ryglowe

Rama jest montowana na miejscu za pomocą słupków, rygli i szklanych lub nieprzezroczystych paneli (potencjalnie szklanych spandreli), które są zaprojektowane tak, aby pasowały do siebie jako jednolity system. Systemy słupowo-ryglowe zazwyczaj wymagają dodatkowej pracy na miejscu budowy, co może spowolnić proces instalacji.

Panel ze szkła przeziernego
Panel ze szkła typu spandrel
Płyta podłogowa
Rygiel
Słupek

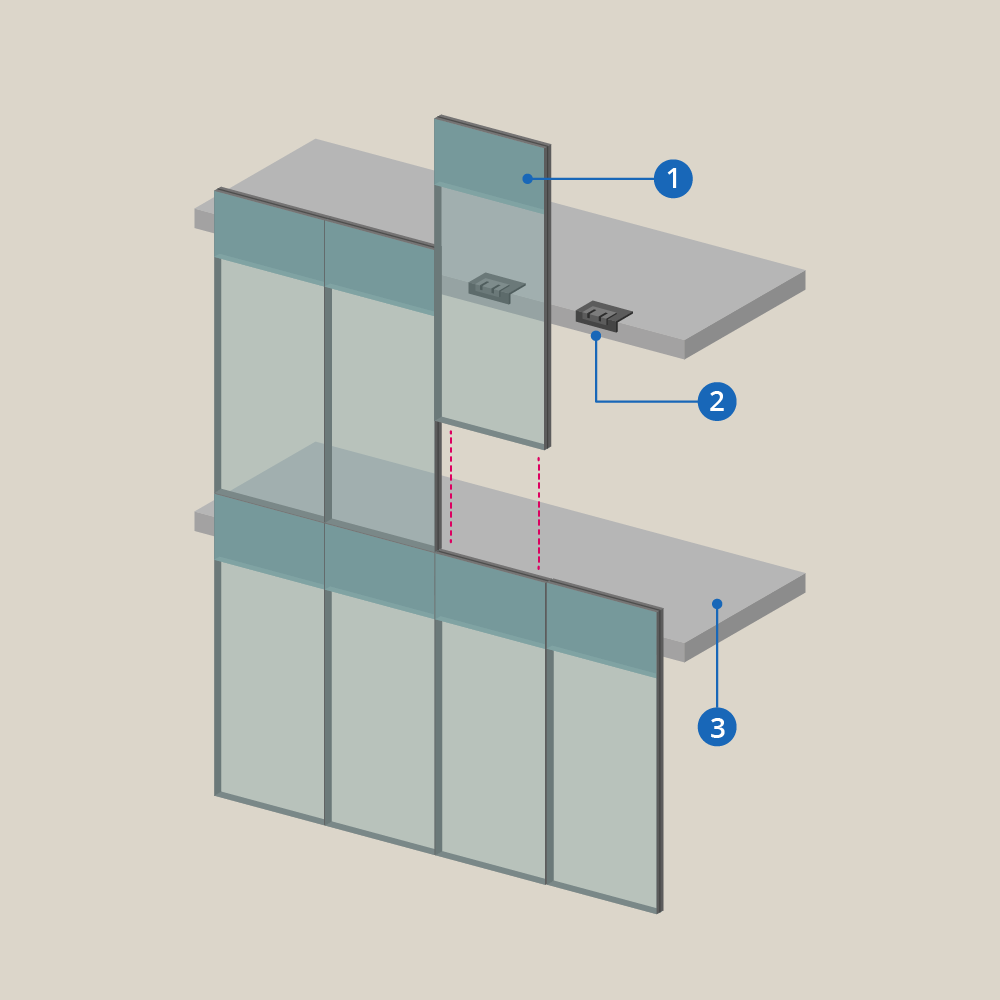

Systemy modułowe

Elementy podobne do elementów systemów słupowo-ryglowych są wstępnie montowane w duże jednostki w zakładach szklarskich. Jednostki te są następnie transportowane na plac budowy, gdzie są montowane przez szklarza instalatora w celu zbudowania ściany osłonowej. Zazwyczaj standardowy rozmiar modułu wynosi około jednego piętra wysokości i od 5 do 6 stóp (1,5 do 1,8 m) szerokości, choć każda sekcja może zawierać wiele modułów.

Moduł ze szkła przeziernego/spandreli
Kotwica
Płyta podłogowa

Jakie są zalety szklanej ściany osłonowej?

Efektywność energetyczna*: wysokowydajne szkło powlekane może zapewnić izolację termiczną i/lub kontrolę słoneczną, a zatem mieć pozytywny wpływ na ogólną efektywność energetyczną fasady budynku. Różne rodzaje powłok można łączyć w celu optymalizacji wydajności energetycznej szklenia w oparciu o wymagania projektowe, lokalizację klimatyczną i orientację fasady.

Atrakcyjność estetyczna: konstrukcje ścian osłonowych umożliwiają wykorzystanie szkła na rozległych, nieprzerwanych obszarach, co przekłada się na atrakcyjne szklane fasady. Różnorodność dostępnych podłoży i powłok szkła pozwala tworzyć kombinacje, które mogą pomóc w osiągnięciu wizji projektu architekta i stworzyć odważną deklarację, jednocześnie spełniając wymagania dotyczące wydajności energetycznej.

Naturalne oświetlenie: duże i nieprzerwane przeszklone obszary mogą wpuścić dużo naturalnego światła dziennego do budynku, tworząc jednocześnie poczucie otwartości i połączenia z otoczeniem. Dostęp do naturalnego światła i widok na naturę mogą pomóc w poprawie komfortu i produktywności użytkowników budynku.

Ochrona akustyczna*: zastosowanie szkła dźwiękochłonnego może pomóc w zmniejszeniu uciążliwego hałasu z zewnątrz i stworzyć ciche środowisko wewnątrz budynku. Jest to szczególnie interesujące w przypadku projektów zlokalizowanych w obszarach miejskich o dużym natężeniu ruchu drogowego lub w przypadku budynków zlokalizowanych w pobliżu dworców kolejowych lub lotnisk.

Kontrola jakości: ściany osłonowe, zwłaszcza systemy modułowe, mogą zapewnić większą kontrolę nad jakością. Powłoki niskoemisyjne doskonale nadają się do prefabrykowanych systemów modułowych, w których można skutecznie zarządzać kontrolą jakości w kontrolowanym środowisku linii montażowych. Prefabrykacja ma również tę zaletę, że łączy różne podmioty i branże pod jednym dachem.

* Chociaż szkło stanowi większość powierzchni ściany osłonowej, wydajność energetyczna i akustyczna zależy również od wydajności innych elementów systemu ściany osłonowej oraz od tego, jak dobrze elementy te działają razem jako całość.

👉 Wskazówka eksperta:

„W dużych przeszklonych fasadach, takich jak ściany osłonowe, równoważenie korzyści wynikających z naturalnego światła z potrzebą kontrolowania odblasków jest ważne, aby pomóc utrzymać komfort wizualny użytkowników budynku. Wybór odpowiedniego szkła może pomóc w kontrolowaniu odblasków, a jednocześnie zapewnić dużą ilość światła i komfort wizualny. Oprócz ilości światła widzialnego przechodzącego przez szybę, na odblask ma wpływ kilka czynników, w tym ekspozycja elewacji, stosunek okien do ścian, układ przestrzeni wewnętrznej i wysoce odblaskowe powierzchnie wokół budynku”.

Dowiedz się więcej o tym, w jaki sposób szkło może pomóc w kontrolowaniu odblasków
