Szkło akustyczne
Szkło akustyczne
Zmniejszenie zanieczyszczenia hałasem
Hałas jest powszechnym utrudnieniem, które może łatwo przeniknąć do naszego otoczenia. Wystarczy, że od czasu do czasu syrena alarmowa zakłóci nasz sen, a hałas uliczny będzie towarzyszył nam podczas pracy. Badania wykazały, że hałas może negatywnie wpływać na zdrowie i ogólną jakość życia. Poprzez poprawę izolacji akustycznej szkło może pomóc zredukować niepożądane dźwięki, przekształcając budynki w ciche, spokojne przestrzenie.
Czym jest szkło akustyczne?
Ogólnie rzecz biorąc, im grubsze lub cięższe szkło, tym większa redukcja hałasu. W związku z tym wydajność redukcji dźwięku wzrasta wraz ze wzrostem grubości szkła. Jednak zastosowanie szkła laminowanego zapewnia dalsze korzyści z izolacji akustycznej. Podczas wymiany pojedynczej szyby na szybę laminowaną o tej samej grubości całkowitej znacznie poprawia się izolacja akustyczna.
Jak powstaje szkło akustyczne i jak to działa?
Szkło laminowane składa się z co najmniej dwóch warstw szkła, które są ze sobą trwale połączone co najmniej jedną polimerową warstwą pośrednią za pomocą ciepła i ciśnienia. Szkło laminowane zwiększa izolację akustyczną poprzez oddzielenie szyb i tłumienie wibracji generowanych przez fale akustyczne.
Obejrzyj film i zobacz, jak powstaje szkło laminowane:
Logiform

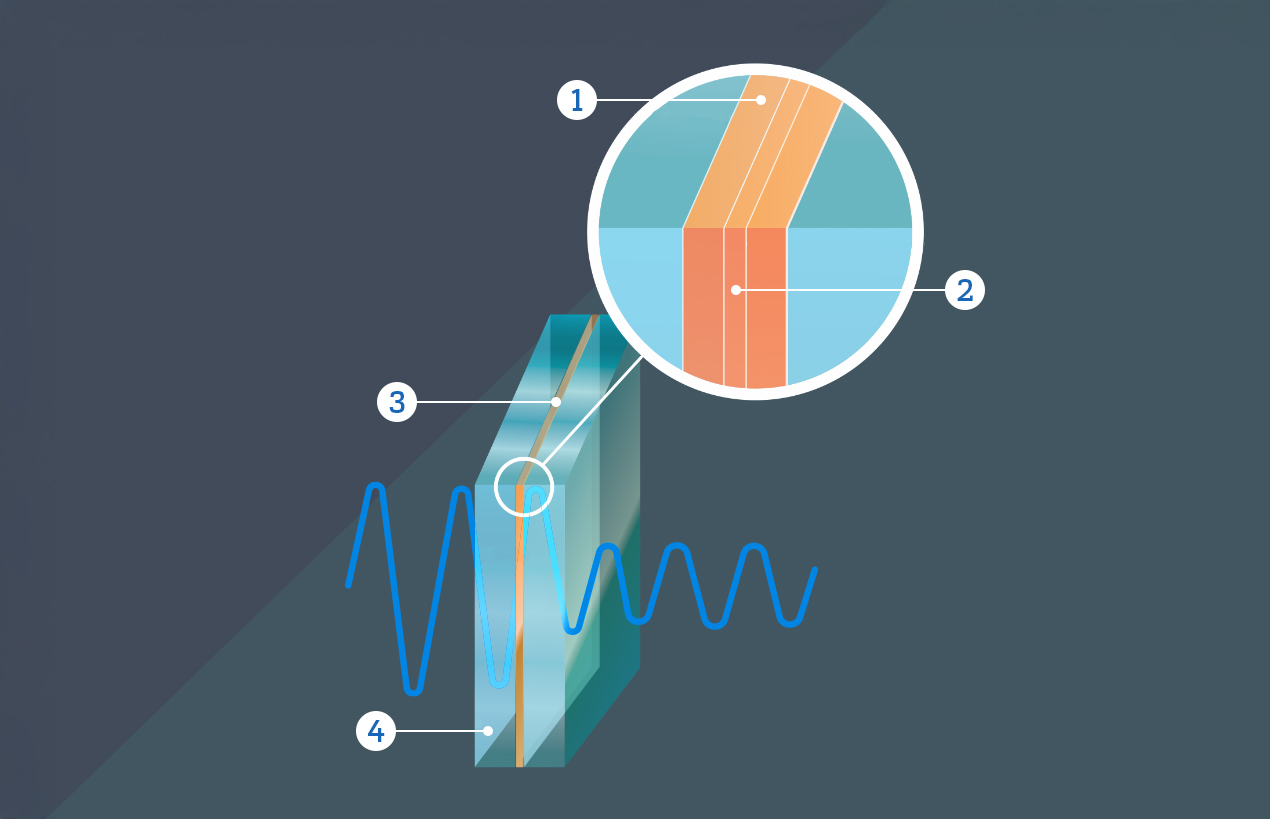

Dostępne są również specjalne akustyczne warstwy pośrednie PVB, które dodatkowo poprawiają właściwości dźwiękoizolacyjne szkła. Te produkty składają się z wielowarstwowej konstrukcji z wykorzystaniem standardowego PVB ze specjalnym, miękkim rdzeniem akustycznym:
- Standardowy materiał PVB
- Miękki rdzeń akustyczny
- Akustyczna warstwa pośrednia PVB
- Szkło
Jakie są zalety laminowanego szkła akustycznego?
Redukcja hałasu
Główną zaletą szkła akustycznego jest jego skuteczność w zmniejszaniu transmisji dźwięku. Pomaga zmniejszyć hałas zewnętrzny, taki jak odgłosy ruchu drogowego, budów i ulicy, jednocześnie minimalizując hałas wewnątrz budynku. Dzięki temu w pomieszczeniu panuje cicha i spokojna atmosfera, co może poprawić komfort, produktywność i koncentrację.
Bezpieczeństwo i ochrona
Szkło laminowane może pęknąć, gdy zostanie poddane odpowiedniej sile uderzenia. Jednak fragmenty szkła zwykle przywierają do plastikowej warstwy pośredniej, co pomaga zmniejszyć ryzyko obrażeń spowodowanych fragmentami popękanego szkła. Specjalne szkło laminowane może być wykorzystywane w zastosowaniach wymagających ochrony przed włamaniem lub wtargnięciem, a także w celu ochrony balistycznej i przeciwwybuchowej lub zapewnienia odporności na huragany.
Ochrona UV
Szkło laminowane może pochłaniać do 99% szkodliwych promieni UV, które są odpowiedzialne za blaknięcie do 50% powierzchni wewnętrznych. Dzięki tej ochronie powierzchnie wewnętrzne i meble dłużej wyglądają jak nowe.
Efektywność energetyczna
W połączeniu z powłokami wysokowydajnymi lub niskoemisyjnymi szkło laminowane może przyczynić się do poprawy efektywności energetycznej budynków poprzez zapewnienie izolacji termicznej i/lub właściwości przeciwsłonecznych.
W jaki sposób mierzy się wydajność akustyczną?

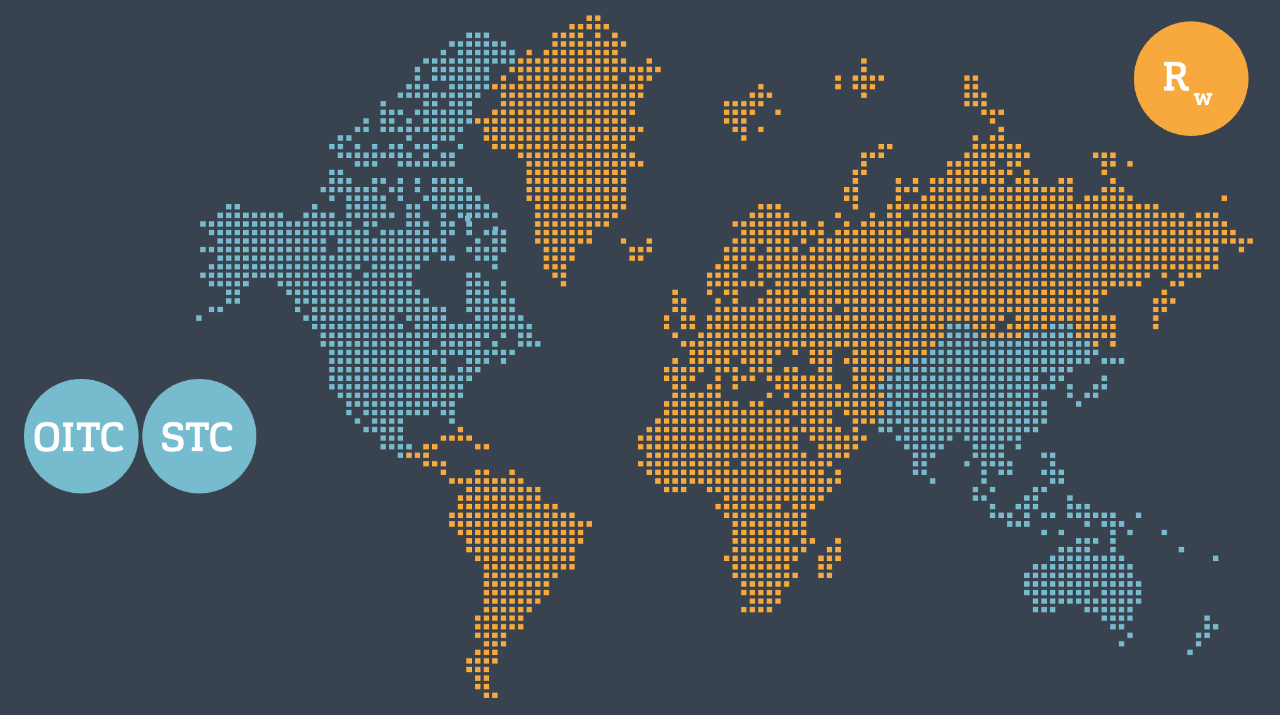

Ocena akustyczna może służyć do pomiaru izolacji akustycznej elementów budynku i zmienia się w zależności od regionu świata. Na przykład Rw jest standardem stosowanym w Europie, podczas gdy oceny OITC i STC są stosowane w Ameryce Północnej. Inne regiony mogą korzystać z jednej lub drugiej opcji.

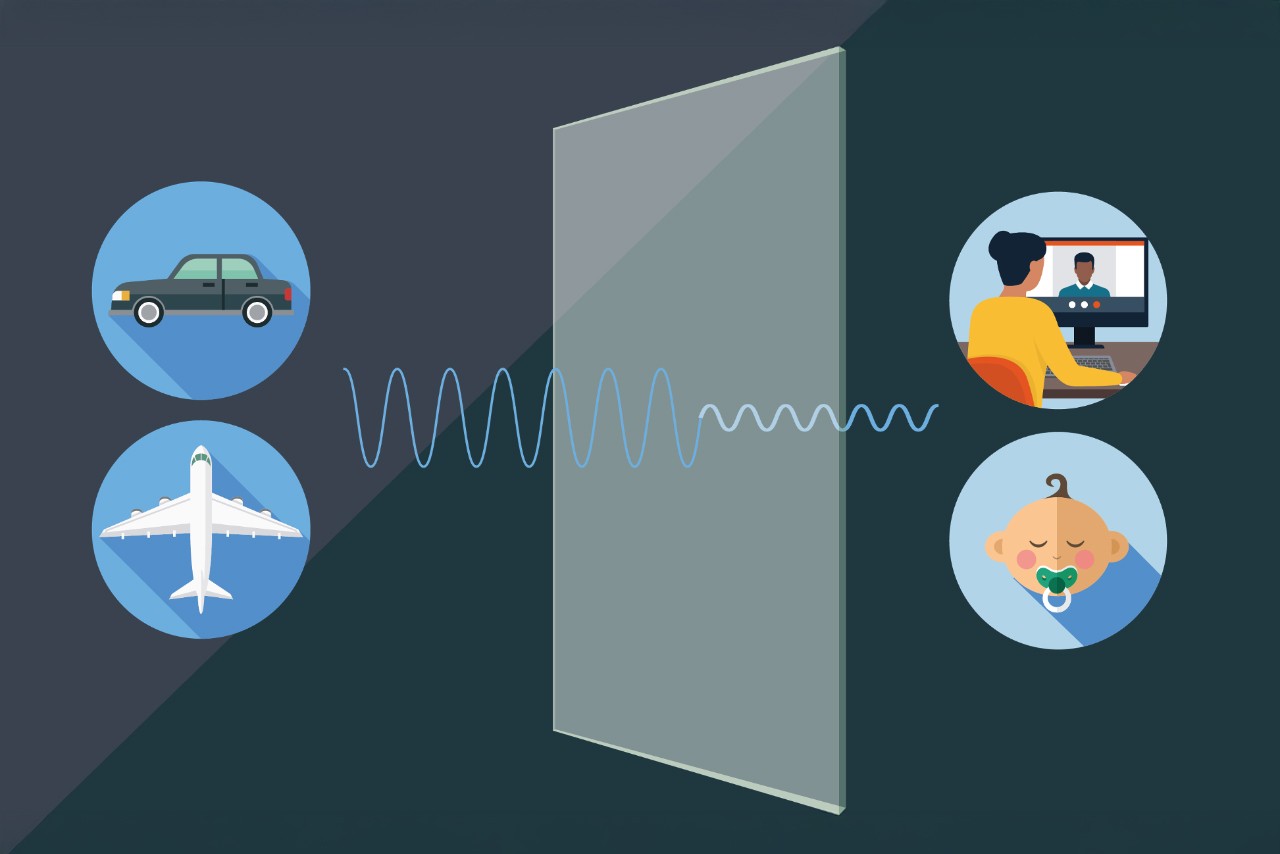

Klasa transmisji na zewnątrz i wewnątrz (OITC)
Ocena OITC to pojedyncza wartość liczbowa obliczona na podstawie wartości utraty transmisji dźwięku zmierzonych w teście akustycznym. Oblicza się ją na podstawie ASTM E 1332 przy użyciu danych o utracie transmisji dźwięku zmierzonych w zakresie 80–5000 Hz. Niski poziom częstotliwości reprezentuje fale dźwiękowe z zewnątrz budynku, takie jak te z ruchu drogowego i kolejowego oraz pobliskich startów samolotów. Do szklenia zewnętrznego zaleca się ocenę OITC.

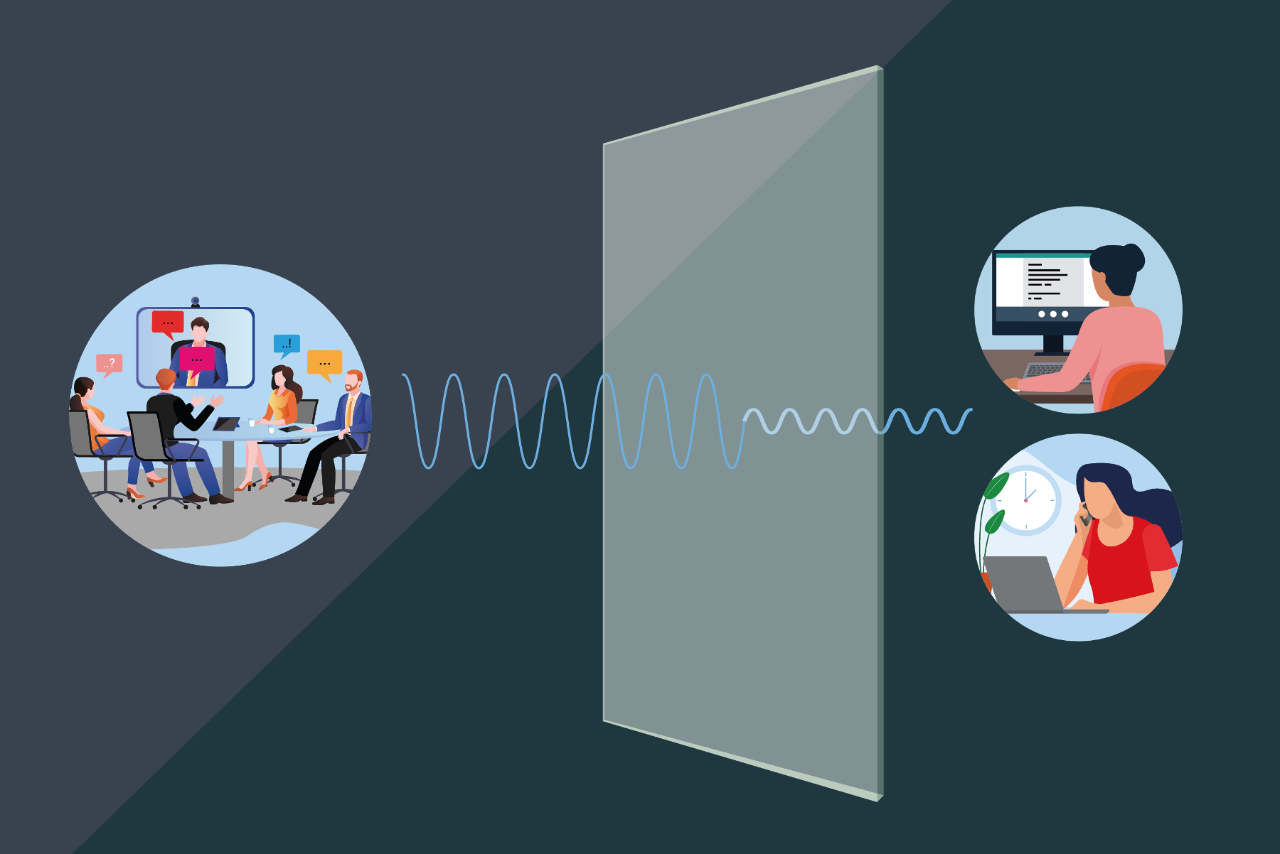

Ocena klasy przenoszenia dźwięku (STC)
STC to także jednoliczbowy współczynnik, obliczany na podstawie wartości utraty transmisji dźwięku zmierzonych w teście akustycznym. Jest on określany zgodnie z normą ASTM E413 przy użyciu danych o utracie transmisji dźwięku mierzonych w zakresie 100–5000 Hz. Ocena obejmuje źródła dźwięku generowane we wnętrzach budynków, takich jak ludzka mowa, radio i telewizja. Ocena STC jest zalecana do szklenia wnętrz.
Ważony współczynnik izolacyjności akustycznej (Rw)
Najczęściej stosowanym wskaźnikiem w Europie jest średni współczynnik redukcji hałasu, znany również jako Rw. Do Rw stosujemy dodatkowe współczynniki korekcyjne, które reprezentują odchylenia izolacji akustycznej w zależności od źródła dźwięku.
Rw reprezentuje indeks ogólny (dB), C reprezentuje współczynnik korekcyjny dla wyższych częstotliwości, a Ctr reprezentuje współczynnik korekcyjny dla niższych częstotliwości (typowy szum ruchu).
W zależności od źródła hałasu należy wybrać odpowiednie przeszklenie, biorąc pod uwagę, czy jest ono narażone na niskie czy wysokie częstotliwości.
W tym przykładzie współczynnik redukcji wynosi –1 dB, co daje całkowitą wartość akustyczną 41 dB, a współczynnik redukcji Ctr wynosi –5 dB, co daje całkowitą wartość akustyczną 37 dB.
| Rw = 42 (–1; –5) | |
| Rw | = 42 dB |
| Rw +C = 42 – 1 | = 41 dB |
| Rw +Ctr = 42 – 5 | = 37 dB |
Narzędzie do szacowania akustyki
Właściwości akustyczne szklenia można oszacować za pomocą modeli komputerowych. Istnieją różne programy do szacowania wydajności akustycznej różnych typów szklenia.
Dzięki Asystentowi Akustycznemu Guardian Glass użytkownicy mogą oszacować wydajność akustyczną szklenia, znaleźć rozwiązania w zakresie szklenia, które spełniają wymagania akustyczne, lub bezpośrednio wyświetlić listę właściwości akustycznych związanych z różnymi rodzajami szklenia.
Oszacowanie wydajności akustycznej opiera się na założeniach podobieństwa składowych, które pochodzą z danych pomiarowych i interpolacji. W tym podejściu możliwe było rozszerzenie bazy danych wartości z certyfikatów testowych. Należy pamiętać, że obecnie nie istnieją żadne standardy opisujące, jak oszacować parametry akustyczne dla szklenia.
Potrzeba oszacowania właściwości akustycznych szklenia
Guardian Glass oferuje wiele informacji technicznych, narzędzi i szkoleń online – w tym Asystenta Akustycznego. Dzięki temu poszerzysz swoją wiedzę na temat szkła i będzie to pomocne przy wyborze najbardziej odpowiedniego szkła dla Twojego projektu. Odwiedź nasze Centrum zasobów, aby dowiedzieć się więcej!
Jakie inne elementy mogą poprawić właściwości akustyczne izolacyjnej szyby zespolonej (IGU)?
Na ogólną charakterystykę akustyczną fasady budynku wpływa wiele parametrów, takich jak system ram, uszczelnienie, montaż szklenia i inne. Jeśli chodzi o szklenie, najważniejsze z nich, oprócz grubości szkła i zastosowania szkła laminowanego, to:
Symetria kompozycji szklenia
Opcją optymalizacji właściwości akustycznych szklenia jest zastosowanie różnych grubości szkła w kompozycji szklenia. Różna grubość każdej szyby w szkleniu minimalizuje efekty rezonansowe ze względu na różnice grubości elementów szklanych.
Przestrzeń powietrzna izolacyjnej szyby zespolonej
Przestrzeń między izolacyjnymi szybami zespolonymi tłumi drgania z zewnętrznej szyby, zanim dotrą do drugiej szyby wewnętrznej. Dlatego im większa przestrzeń międzyszybowa, tym lepsza redukcja hałasu. Należy pamiętać, że większa przestrzeń powietrzna zwiększa ogólną grubość szklenia i wpływa na wydajność izolacji termicznej.
Ważne jest, aby pamiętać, że obróbka cieplna, powłoki i fryta ceramiczna NIE wpływają na ostateczne oszacowanie akustyczne.
👉 Rozmowa z ekspertem
„Dążąc do zmniejszenia poziomu hałasu w budynku, wybór odpowiedniego rodzaju szklenia ma kluczowe znaczenie. Jednak ważne jest również, aby wziąć pod uwagę inne elementy elewacji budynku, które mogą mieć wpływ na ogólną wydajność akustyczną. Takie czynniki jak zastosowane materiały i konstrukcja fasady odgrywają ważną rolę w osiągnięciu optymalnej izolacji akustycznej. Przyjmując holistyczne podejście i zajmując się wszystkimi tymi aspektami, można skutecznie zmniejszyć niepożądany hałas i stworzyć ciche, komfortowe środowisko wewnętrzne”.
-
Guardian LamiGlass® Acoustic
Guardian LamiGlass® Acoustic to szkło laminowane z zaawansowaną warstwą pośrednią, która zapewnia znacznie lepszą izolację akustyczną niż standardowe szkło laminowane.
Zobacz więcej -
Guardian LamiGlass® ExtraClear
Szkło laminowane Guardian LamiGlass® składa się z przynajmniej dwóch szyb połączonych ze sobą za pomocą przezroczystych warstw pośrednich z poliwinylobutyralu. Zastosowanie wielu rodzajów szkła i różnej liczby warstw pośrednich zapewnia wiele korzyści.
Zobacz więcej -
Guardian LamiGlass® UltraClear®
Szkło Guardian UltraClear® LamiGlass™ Neutral z technologią Saflex® Crystal Clear PVB nie przypomina żadnego innego laminowanego, szkła bezpiecznego o niskiej zawartości żelaza. Charakteryzuje się wyjątkową neutralnością i przejrzystością oraz zapewnia estetykę najbardziej zbliżoną do szkła monolitycznego Guardian UltraClear, niezależnie od kąta widzenia.
Zobacz więcej -
Guardian LamiGlass® Color
Guardian LamiGlass® Color to szkło laminowane z kolorową warstwą pośrednią z poliwinylobutyralu. Nie tylko chroni i zabezpiecza, ale także nadaje estetyczny wygląd każdemu projektowi.
Zobacz więcej -
Guardian Bird1st™
Guardian Bird1st chroni ptaki przed zderzeniem z budynkiem dzięki efektownym wzorom, dobrze widocznym dla ptaków i dyskretnym dla ludzkiego oka.
Zobacz więcej
Czy potrzebujesz pomocy w określeniu szklenia akustycznego, które może spełnić wymagania Twojego projektu?
