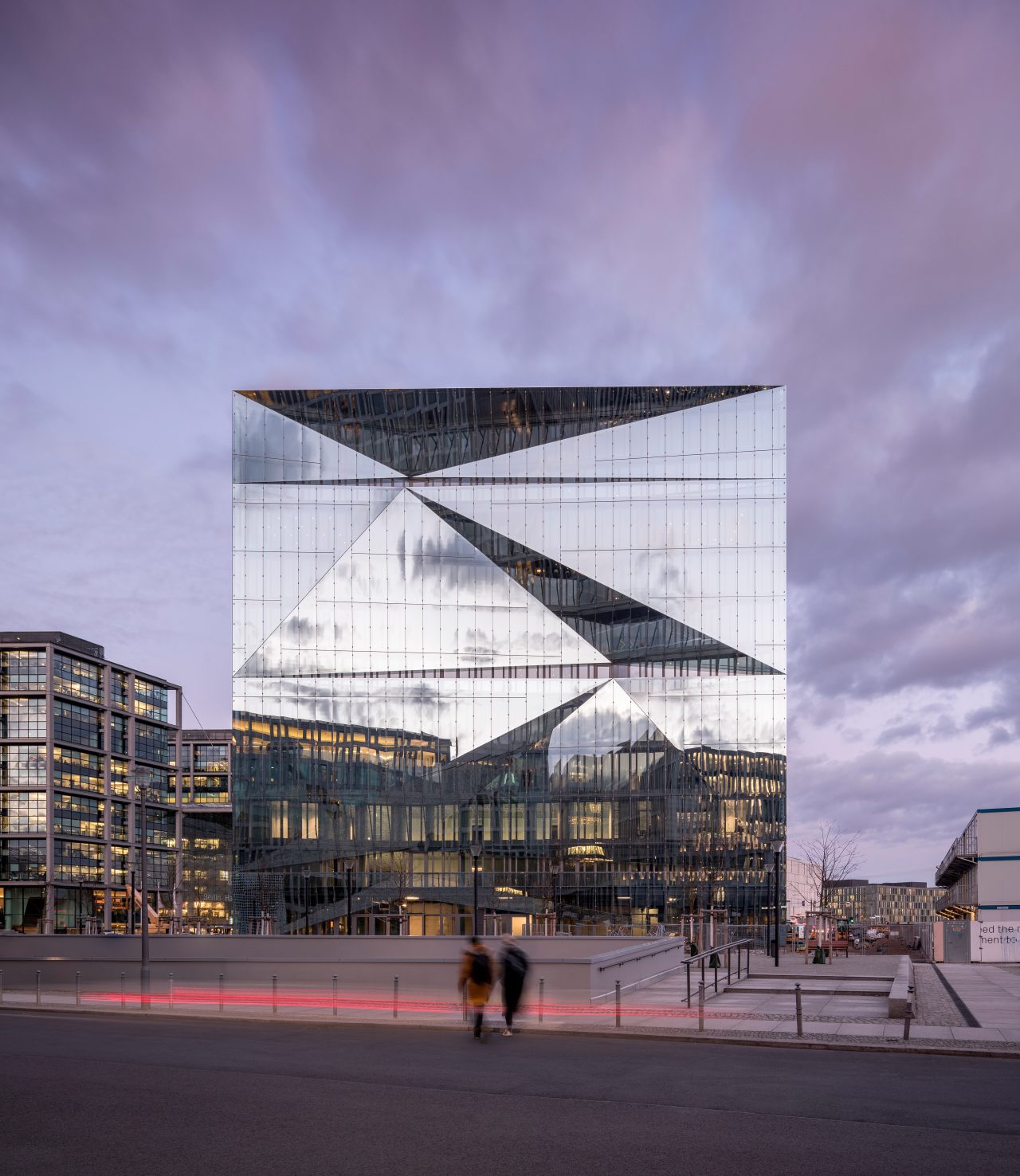

cube Berlin

O cube berlin é a peça central escultural de uma das praças mais proeminentes de Berlim. Criado especificamente para apoiar as tendências atuais do local de trabalho com vários ocupantes, comunicação entre organizações, locais de trabalho baseados em atividades, instalações partilhadas e disposições de escritórios dinâmicas de escritórios, é também um dos edifícios mais inteligentes na Europa, integrando conceitos de “Internet das Coisas” no design que permite otimizar tudo, desde o acesso e controlo climático interno à manutenção e fornecimento energético, bem como o comportamento dos utilizadores.

Os lados do edifício em forma de cubo medem 42,5 metros e assemelham-se a uma escultura moderna abstrata vistos do exterior. O aspeto do edifício muda constantemente, dependendo de como a luz incide. Os arquitetos da 3XN criaram transformações geométricas deliberadas que criam um padrão prismático de relevos de superfície triangulares. Foram criadas reentrâncias dinâmicas na fachada para criar terraços para os arrendatários do edifício nos pisos superiores.

A fachada totalmente envidraçada é extremamente eficiente em termos energéticos devido à sua camada osmótica, que inclui uma aplicação pioneira de revestimentos de climatização solar na pele exterior da fachada dupla. Isto, além de um conjunto de soluções técnicas que incluem a captação de energia do calor, permite que a o cube berlin funcione como um edifício totalmente envidraçado e altamente eficiente em termos energéticos, que procura obter a certificação DGNB Gold.
Foram utilizados para todo o edifício ClimaGuard® Premium2 + SunGuard® SN 62/34 + SunGuard® HD Diamond 66 da Guardian Glass.

Equipa de design e fornecimento

CA Immo Deutschland GmbH

Investidor/Promotor do projeto

3XN Architects

Architect

DREES & SOMMER

Consultor

REFLEX

Fabricator

BGT Bischoff

Fabricator

GIG Fassaden GmbH

Glazier

‘’Para que o edifício funcionasse como uma escultura na praça, procurámos vidro refletante que enfatizasse a superfície, refletindo visualmente o ambiente envolvente. ‘’

Torben Østergaard

Sócio da 3XN

Torben Østergaard, sócio da 3XN, arquiteto do projeto, comenta: “Para que o edifício funcionasse como uma escultura na praça, procurámos vidro refletante que enfatizasse a superfície, refletindo visualmente o ambiente envolvente. A nossa esperança é que o design leve os transeuntes a perguntar "O que se passa aqui?” e talvez até evocar uma sensação de que o edifício está a meter-se um pouco com eles.”

O impacto estético é evidente, possibilitado por uma combinação cuidadosamente equilibrada de tipos de vidro. Menos evidente é que esta fachada dupla ventilada é também um exemplo perfeito de como o design arquitetónico do vidro pode satisfazer os requisitos estruturais e energéticos das atuais construções comerciais "inteligentes".

video-thumbnail

Um compromisso com a eficiência energética

Além da sua arquitetura impressionante, o cube berlin, projeto da CA Immo, está empenhado na sustentabilidade ambiental. Oferece um consumo de energia reduzido em comparação com os edifícios de escritórios tradicionais, e a fachada dupla ventilada de vidro é um fator crucial neste aspeto.

A maximização da luz natural para os ocupantes do edifício também foi uma consideração importante. Como afirma Torben Østergaard: “Estávamos a apontar para uma fachada totalmente envidraçada, não só para produzir as melhores condições de luz natural possíveis, mas também para permitir a sensação particular de janelas do chão ao teto com ótima vista para o exterior.”

‘’O maior desafio foi a necessidade de consolidar o design e o conceito estético dos arquitetos com os requisitos técnicos do edifício. Tivemos de identificar exatamente a combinação certa de produtos a utilizar, e isto envolveu muitos testes e cálculos, bem como a produção de muitas amostras.‘’

Olivier Beier Costa

Responsável de Vendas de Arquitetura da Guardian

Para além dos produtos de vidro revestido, a equipa da Guardian Glass forneceu experiência técnica e apoio comercial ao longo da fase de conceção, com base em muitos anos de experiência e conhecimento.

Explica Olivier Beier Costa, Responsável de Vendas de Arquitetura da Guardian, que esteve envolvido no projeto: “O maior desafio foi a necessidade de consolidar o design e o conceito estético dos arquitetos com os requisitos técnicos do edifício. Tivemos de identificar exatamente a combinação certa de produtos a utilizar, e isto envolveu muitos testes e cálculos, bem como a produção de muitas amostras.”

Além de maximizar a utilização da luz natural, a fachada de vidro não só oferece uma elevada proteção contra o maior calor solar, como também proporciona uma ventilação natural. Para evitar o sobreaquecimento da cavidade da fachada, foram integrados na camada de vidro exterior revestimentos de climatização solar e camadas de PVB com absorção solar.

Matthias Schmidt, Chefe de Desenvolvimento do investidor CA Immo, afirma: “Estamos a tentar obter a certificação DGNB Gold para este projeto. O design da fachada é, na verdade, muito eficiente em termos energéticos, com um conceito técnico inteligente que inclui, entre outras coisas, recuperação da energia do calor. Uma solução energética eficaz que contraria a ideia comum de que os edifícios de vidro consomem muita energia.”

Outro grande desafio foi a necessidade estrutural única deste projeto. Para o resolver, era necessário introduzir uma nova camada intermédia estrutural compatível com a camada intermédia de PVB, e esta combinação tinha depois de ser aprovada a nível nacional durante a fase de conceção e construção. Esta nova inovação aumenta a estabilidade das bordas, reduz o risco de delaminação e reduz o Yellowness Index.

Torben Østergaard conclui: “Os designs de fachada deste tipo costumam enfrentar problemas técnicos que tendem a desafiar a intenção inicial do design. No entanto, neste caso, tem sido vantajoso para todos, porque o desempenho técnico da fachada em termos de controlo energético é compatível com as aspirações arquitetónicas.”
