cube berlin

un nouveau niveau de façade en verre double peau

Bureau

Washingtonpl. 3

Berlin, 10557

Allemagne

Bureau

Washingtonpl. 3

Berlin, 10557

Allemagne

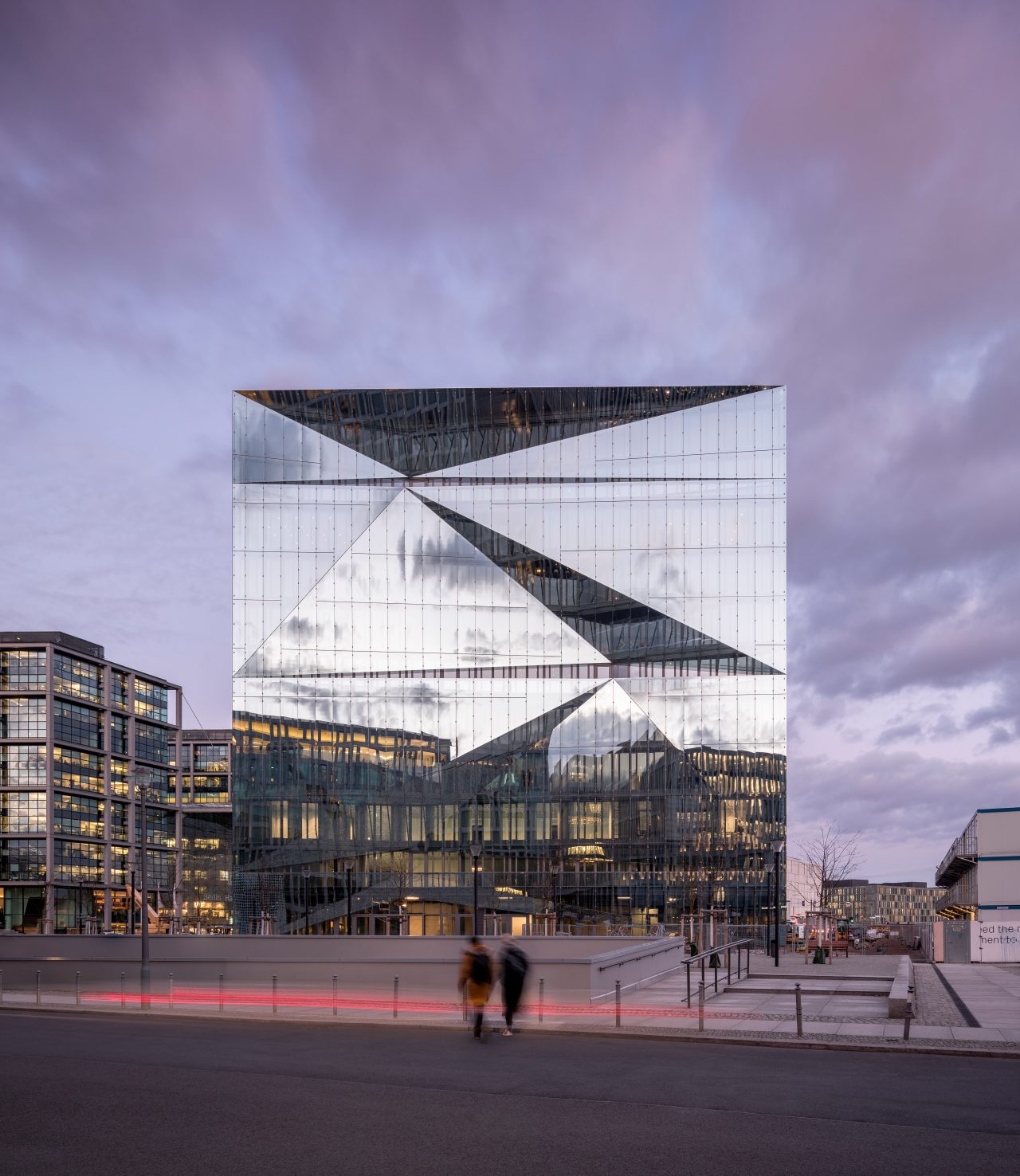

cube Berlin

cube berlin est la pièce maîtresse sculpturale de l'une des plus importantes places de Berlin. Construit spécifiquement pour répondre aux tendances actuelles en matière d'immeuble à locataires multiples, de communication interorganisationnelle, de postes de travail par activité, d'installations partagées et d'aménagement dynamique des bureaux, ce bâtiment compte parmi les plus intelligents d'Europe. Sa conception intègre les concepts de l'Internet des objets, qui permettent une optimisation totale, depuis l'accès et la climatisation intérieure jusqu’à la maintenance et à l'approvisionnement en énergie, en passant par le comportement des utilisateurs.

Les côtés du bâtiment en forme de cube mesurent 42,5 mètres et forment de l'extérieur une sculpture abstraite et moderne. L'esthétique du bâtiment évolue constamment en fonction de la lumière. Les architectes du cabinet 3XN ont créé des transformations géométriques délibérées pour obtenir un motif prismatique de reliefs triangulaires en surface. Des renfoncements dynamiques ont été réalisés dans la façade pour créer des terrasses destinées aux occupants des étages supérieurs.

La façade en verre affiche une efficacité énergétique extrême grâce à son enveloppe osmotique, obtenue grâce à l'application novatrice de couches de contrôle solaire sur l’enveloppe extérieure de la double façade. Outre une série de solutions techniques incluant le captage de l'énergie de la chaleur, ce système a permis de faire de cube berlin un bâtiment entièrement vitré à haute efficacité énergétique répondant aux critères de la certification DGNB Gold.
Les solutions ClimaGuard® Premium2 + SunGuard® SN 62/34 + SunGuard® HD Diamond 66 de Guardian Glass ont été utilisées pour l'ensemble du bâtiment.

Équipe de conception et d’approvisionnement

CA Immo Deutschland GmbH

Investisseur/Développeur de projet

3XN Architects

Architect

DREES & SOMMER

Consultant

REFLEX

Fabricator

BGT Bischoff

Fabricator

GIG Fassaden GmbH

Vitrier

‘’Afin que le bâtiment s’organise comme une sculpture sur la place, nous cherchions du verre réfléchissant qui met l’accent sur la surface tout en reflétant visuellement l’environnement. ‘’

Torben Østergaard

Partenaire à 3XN

Torben Østergaard, associé du cabinet 33XN et architecte du projet, souligne : « Afin que le bâtiment s’organise comme une sculpture sur la place, nous cherchions du verre réfléchissant qui met l’accent sur la surface tout en reflétant visuellement l’environnement. Nous espérons que ce design incitera les passants à demander ‘Qu’est-ce qui se passe réellement ici ?’ et leur fera peut-être même penser que le bâtiment essaye un peu de les séduire. »

L’impact esthétique est clair, et rendu possible par une combinaison soigneusement équilibrée de types de verre. Cette façade ventilée à double peau est également un exemple parfait de la façon dont le verre architectural peut répondre aux besoins structurels et énergétiques des bâtiments commerciaux intelligents d’aujourd’hui.

video-thumbnail

Un engagement envers l’efficacité énergétique

Outre son architecture époustouflante, le cube berlin, un projet CA Immo, s’engage à préserver l’environnement. Par rapport aux immeubles de bureaux traditionnels, sa consommation énergétique est réduite, notamment grâce à sa façade en verre ventilée à double peau.

L’optimisation de la lumière naturelle pour les occupants du bâtiment était également une considération importante. Torben Østergaard a déclaré : « Nous visions une façade entièrement vitrée, non seulement pour obtenir les meilleures conditions de lumière naturelle possibles, mais également pour donner l’impression particulière de baies vitrées offrant une vue imprenable sur l’extérieur. »

‘’Le plus grand défi a été la nécessité de respecter à la fois le design et le concept esthétique des architectes et les exigences techniques du bâtiment. Nous devions identifier exactement la bonne combinaison de produits à utiliser, ce qui impliquait de nombreux tests et calculs, ainsi que la production de nombreux échantillons différents.‘’

Olivier Beier Costa

Responsable Guardian des ventes de verre architectural

En plus des produits en verre à couches, l’équipe de Guardian Glass a fourni une expertise technique et une assistance commerciale tout au long de la phase de conception, s’appuyant sur de nombreuses années d’expérience et de connaissances.

Olivier Beier Costa, Responsable Guardian des ventes de verre architectural impliqué dans le project dit  : « Le plus grand défi a été la nécessité de respecter à la fois le design et le concept esthétique des architectes et les exigences techniques du bâtiment. Nous devions identifier exactement la bonne combinaison de produits à utiliser, ce qui impliquait de nombreux tests et calculs, ainsi que la production de nombreux échantillons différents.

Outre l’optimisation de l’utilisation de la lumière naturelle, la façade en verre offre non seulement une protection élevée contre le gain de chaleur solaire, mais fournit également une ventilation naturelle. Pour éviter la surchauffe de la cavité de la façade, des revêtements de contrôle solaire et des couches PVB absorbant le soleil ont été intégrés dans la peau de verre extérieure.

Matthias Schmidt, responsable du développement chez Investor CA Immo, déclare : « Nous visons la certification DGNB Gold pour ce projet. La conception de la façade est en fait très économe en énergie, avec un concept technique intelligent qui comprend, entre autres choses, la récupération énergétique à partir de la chaleur. Une solution énergétique efficace qui annulera l’idée commune que les bâtiments en verre sont de gros consommateurs d’énergie.

Les demandes structurelles uniques sur le verre pour ce projet ont également représenté un défi important. Pour résoudre ces problèmes, une nouvelle couche intermédiaire structurelle compatible avec la couche intermédiaire PVB devait être introduite et cette combinaison devait ensuite être approuvée au niveau national pendant la phase de conception et de construction. Cette innovation augmente la stabilité des bords, réduit le risque de décollement et réduit l’indice de jaunissement.

Torben Østergaard conclut : « De telles conceptions de façades posent souvent des problèmes techniques susceptibles de remettre en cause l'intention initiale du projet. Dans ce cas cependant, tout le monde y gagne dans la mesure où les performances techniques de la façade en termes de contrôle de l'énergie se conjuguent parfaitement avec les aspirations architecturales. »
