Calcolatore statico per il vetro

Lo strumento Calcolatore statico di Guardian Glass consente ai professionisti del settore del vetro di verificare la sollecitazione e la deflessione del vetro per configurazioni di inquadramento standard sotto carichi di vento, climatici e di linea, in conformità con la norma EN 16612. Definendo le dimensioni del vetro, la composizione, le condizioni di supporto e i carichi, gli utenti possono generare una verifica strutturale preliminare e scaricare un rapporto di calcolo per supportare le decisioni di progettazione e specifica.

Lo strumento è destinato alle applicazioni di inquadramento standard e supporta i controlli di fattibilità e le discussioni tecniche nelle fasi iniziali di un progetto. Per geometrie complesse, condizioni al contorno non standard o valutazioni strutturali avanzate, gli utenti possono inviare una richiesta di calcolo dedicata agli esperti tecnici di Guardian Glass.

Guida rapida

Questa guida spiega come utilizzare passo dopo passo lo strumento Calcolatore statico per verificare lo stress e la deflessione del vetro per le configurazioni di vetratura più comuni. La qualità dei risultati dipende dalla precisione degli input, in particolare dei carichi.

Passaggio 1 – Accedi allo strumento

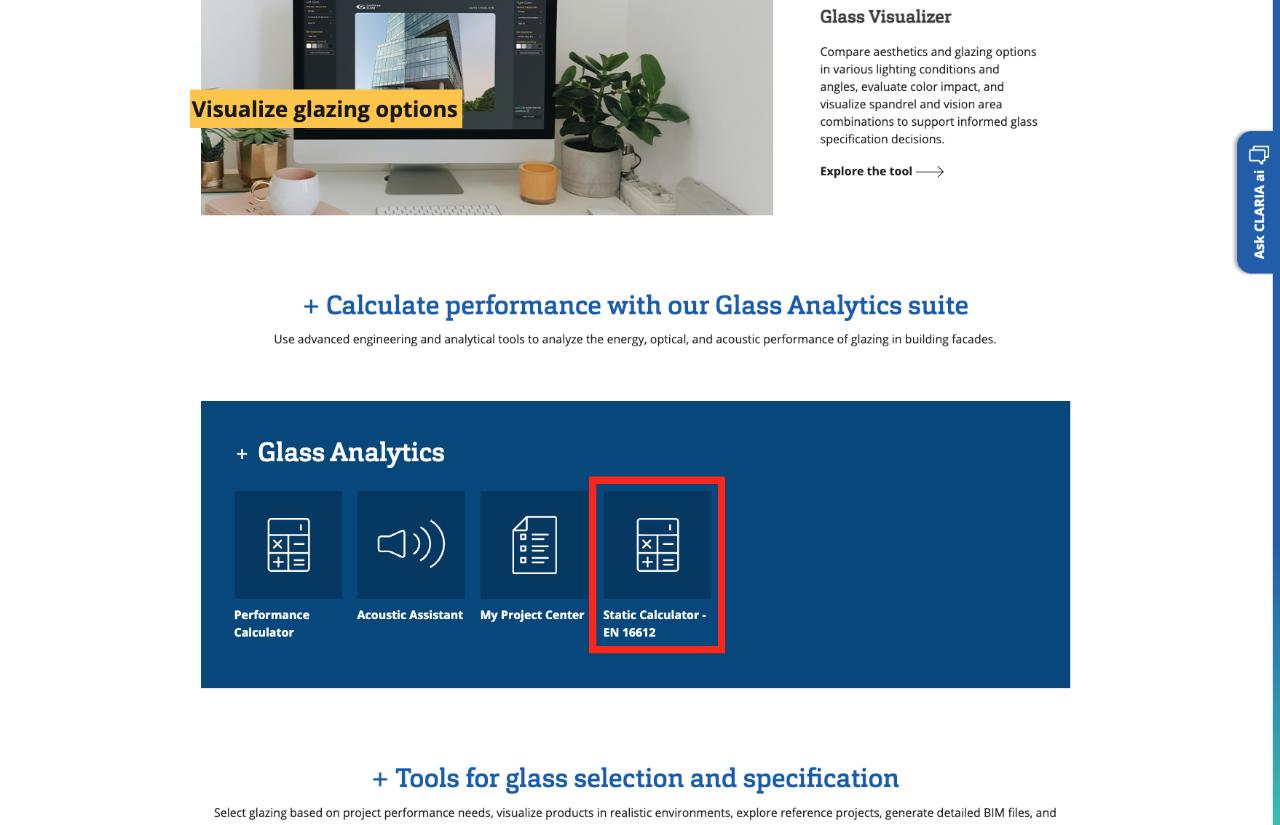

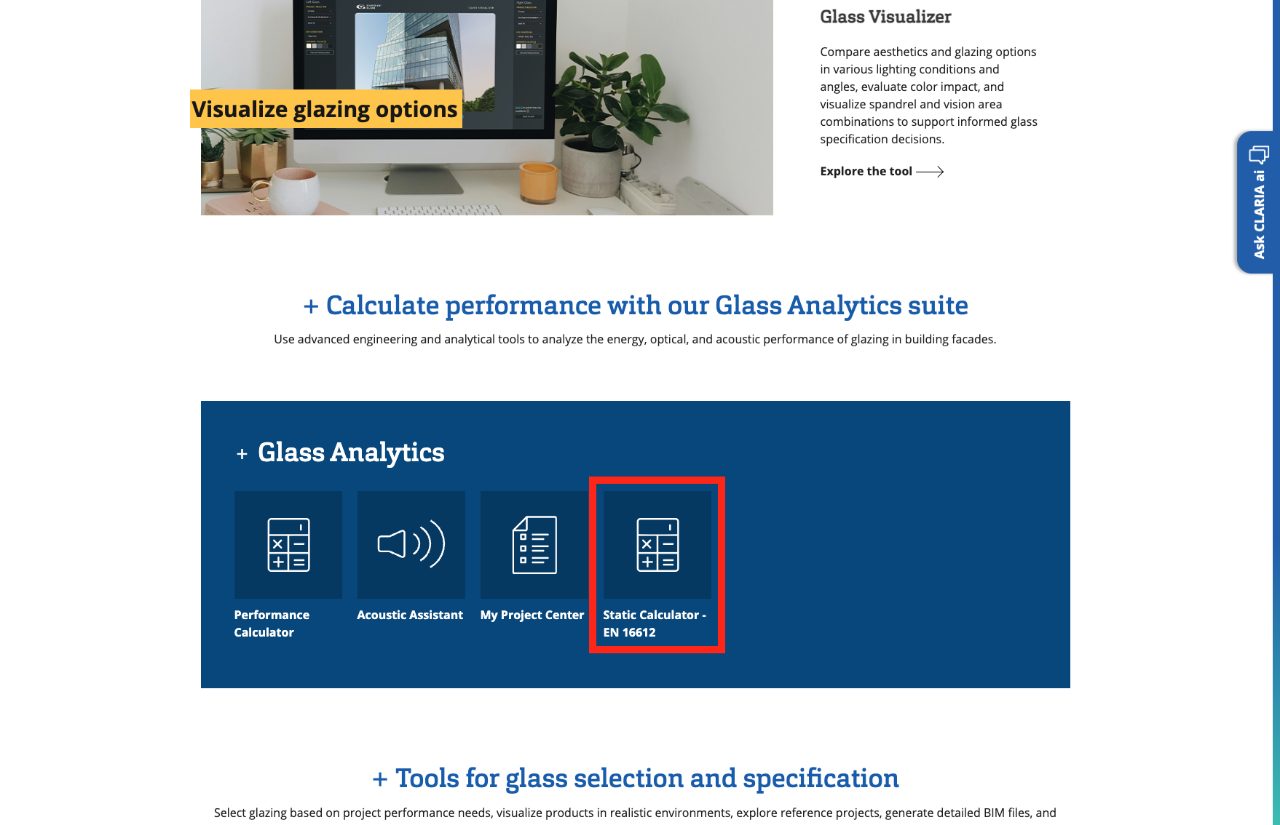

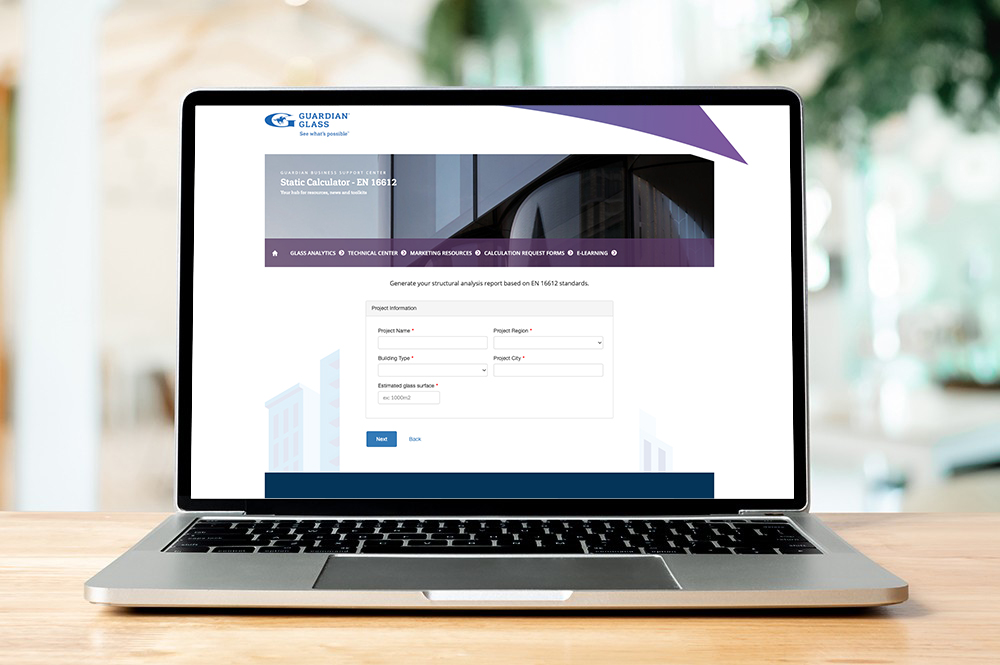

• Vai al Centro risorse di Guardian Glass
• Apri il Calcolatore statico - EN 16612

Passaggio 2 – Inserisci i dati di contatto e la lingua del report

• Inserisci le tue informazioni di contatto
• Scegli la lingua del report di calcolo (questo è indipendente dalla lingua dell'interfaccia dello strumento)

Queste informazioni appariranno nel report generato.

Suggerimento: Assicurati di selezionare la regione corretta, poiché gli standard e le ipotesi predefinite possono variare.

Fase 3 – Configura il progetto

Fornire le informazioni di base del progetto:

• Nome progetto
• Paese e città
• Tipo di edificio
• Superficie vetrata stimata (utilizzata a scopo di riferimento interno)

Questo passaggio aiuta a identificare il calcolo e non influisce direttamente sui risultati strutturali.

Passo 4 – Definire la geometria e il supporto del vetro

Inserire le principali caratteristiche del vetro:

• Larghezza e altezza del vetro – NOVITÀ: sono state aggiunte nuove geometrie: ora è possibile eseguire un calcolo statico per triangoli, parallelogrammi, trapezoidi e altre forme speciali.
• Angolo di inclinazione
• Condizioni di supporto (ad es. supportato su 2, 3 o 4 lati)

È essenziale avere una definizione corretta del supporto, poiché influisce notevolmente sui risultati relativi a sollecitazioni e deflessioni.

Fase 5 – Costruire la composizione del rivestimento

Definire la composizione del rivestimento:

• Unità di vetro monolitica o isolante (IGU)
• Spessore(i) del vetro
• Sottili lastre di vetro
• Trattamento termico (ricotto, termo-temperato, temprato)
• Composizione del vetro stratificato (interstrati, sequenza degli strati) – NOVITÀ: una nuova opzione consente al vetro stratificato di fungere da pannello monolitico più spesso, permettendo l'applicazione del accoppiamento di taglio nei calcoli.
• Spessore della cavità (per IGU)

È possibile regolare o ricostruire la composizione prima di procedere.

Passo 6 – Definire i carichi (passo critico)

Carico del vento

• Inserire la pressione e/o la depressione del vento
• Utilizzare la convenzione dei segni corretta:
  • Positivo = pressione
  • Negativo = depressione
• Selezionare la durata del carico (ad es. 3 secondi o 10 minuti)

La durata del carico influenza direttamente i risultati del calcolo.

Carichi climatici (solo vetro isolante)

Per il vetro isolante, i carichi climatici hanno valori predefiniti secondo la norma EN 16612, ma è possibile modificarli in base alle esigenze del progetto, alle condizioni di fabbricazione e di installazione:

I carichi climatici tengono conto delle differenze di pressione dovute all'altitudine, alla temperatura e ai cambiamenti atmosferici e possono influire significativamente sulla sollecitazione del vetro.

NUOVO: i carichi climatici sono ora visualizzati solo quando sono selezionate le caselle di controllo pertinenti, rendendo l'interfaccia più pulita e intuitiva.

Carico lineare (se applicabile)

Se si applica un carico lineare:

• Inserire il valore in base allo standard pertinente (ad esempio, EN 1991)
• Definire la direzione del carico e il lato di applicazione
• Seleziona la durata del carico

Passaggio 7 – Invia il calcolo

Una volta completati tutti gli input:

• Invia il calcolo
• Lo strumento valuta automaticamente tutti i casi di carico

Passo 8 – Rivedi i risultati e scarica il report

La schermata dei risultati mostra:

• Se la configurazione del vetro è verificata (“prova OK”)
• Caso di carico dominante
• Stress massimo e deflessione

È possibile scaricare un rapporto di calcolo in PDF che riassume tutti gli input e i risultati.

NOVITÀ: È possibile avviare un nuovo calcolo senza dover reinserire le informazioni di contatto e del progetto. Queste informazioni vengono salvate automaticamente e riutilizzate; è necessario reinserire solo i dettagli della configurazione del vetro.

Domande frequenti sul calcolatore statico (FAQ)

D: A cosa serve lo strumento di richiesta di calcolo statico?

A: Lo strumento verifica lo stress e la deflessione del vetro per configurazioni di inquadramento standard sotto carichi definiti. È destinato alla verifica preliminare e al supporto tecnico.

D: Come posso accedere allo strumento Calcolatore statico?

A: È possibile accedere al Calcolatore statico tramite il sito web di Guardian Glass tramite il Resource Hub. È disponibile anche direttamente dal Performance Calculator: quando si avvia un calcolo statico da un progetto esistente nel Performance Calculator, i dati chiave del progetto vengono trasferiti automaticamente, consentendo di continuare il flusso di lavoro senza reinserire le informazioni.

D: Quando dovrei usare invece il modulo Richiesta di calcolo?

A: Utilizzare il modulo di richiesta se il progetto coinvolge:

• Geometrie complesse
• Sistemi a punto fisso
• Condizioni al contorno non standard
• Caricare casi che non possono essere chiaramente definiti

In questi casi, un esperto di Guardian Glass può esaminare la richiesta.

D: La durata del carico influisce sui risultati?

R: Sì. La durata del carico influenza la sollecitazione ammissibile e deve essere selezionata correttamente. I carichi a breve termine (ad esempio, raffiche di vento) e i carichi a lungo termine producono risultati diversi.

D: Come si sceglie la corretta durata del carico del vento?

A: Secondo l'approccio dell'Eurocodice definito nella norma EN 1991-1-4, la durata media del carico del vento standard è di 10 minuti. Tuttavia, la durata appropriata del carico del vento può variare a seconda dell'approccio progettuale scelto, dei requisiti del progetto e della norma vigente, e deve sempre seguire le specifiche applicabili.

D: Perché il carico climatico è obbligatorio per i vetri isolanti?

A: I carichi climatici tengono conto delle variazioni di pressione causate da:

• Differenze di temperatura
• Variazioni di altitudine
• Variazioni di pressione atmosferica

Ignorare il carico climatico può portare a sottovalutare lo stress del vetro nelle IGU.

D: Quale convenzione di segni dovrei usare per i carichi del vento?

A: Si deve utilizzare:

• I valori positivi rappresentano la pressione
• I valori negativi rappresentano l'aspirazione

L'uso del segno errato può invertire il caso di carico e invalidare i risultati.

D: Come faccio a sapere quale carico lineare deve essere applicato?

A: I valori delle carichi distribuiti sono tipicamente definiti da norme strutturali come EN 1991 o norme nazionali.

D: Posso modificare un calcolo dopo averlo inviato?

A: No. Una volta inviato, un calcolo non può essere modificato. Se sono necessarie modifiche, è necessario creare un nuovo calcolo.

D: Quali lingue sono disponibili per il report di calcolo?

A: La lingua del report può essere selezionata all'inizio del processo ed è indipendente dalla lingua dell'interfaccia.

La lingua dell'interfaccia è definita dalla lingua selezionata nella homepage del sito web di Guardian Glass al momento della scelta del sito regionale; il Resource Hub e i suoi strumenti, incluso lo strumento Static Calculation Request Tool, saranno quindi visualizzati in quella lingua.

D: Cosa significa "prova OK"?

A: "Prova OK" indica che la configurazione del vetro definita soddisfa i criteri di stress e deflessione per i casi di carico inseriti.
