Kalkulator parametrów Guardian Glass Performance Calculator

Guardian Glass Performance Calculator, będący składnikiem pakietu Glass Analytics, pomaga budować modele i porównywać opcje szklenia dla projektów, od parametrów termicznych i słonecznych po akustykę, zawartość dwutlenku węgla i ogólne właściwości szkła.

Dlaczego warto korzystać z Performance Calculator i jak to robić?

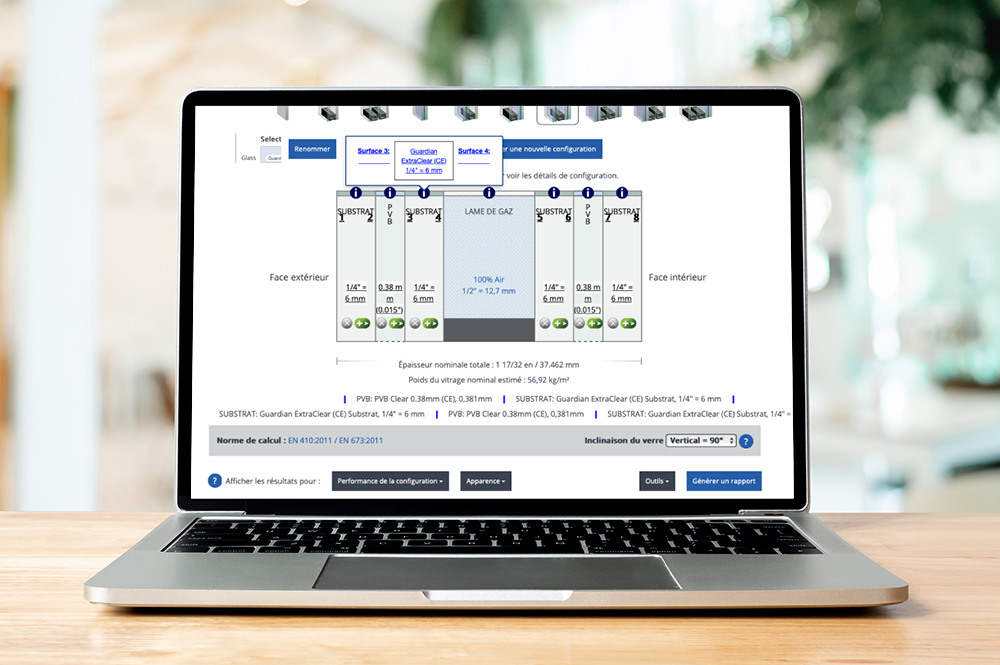

Umożliwia on kompleksowe modelowanie zestawów szklenia, od prostego monolitycznego szkła niepowlekanego po złożone kombinacje podłoży, powłok, sitodruków i warstw pośrednich. Narzędzie stosuje globalne standardy obliczeniowe do wyznaczania parametrów właściwości w środkowej części szyby (center-of-glass), zgodnie z procedurą obliczeń termiczno-optycznych ISO 15099. Dzięki Performance Calculator można również generować raporty gotowe do użytku dla klienta i poprosić o spersonalizowane niestandardowe pliki modelowania informacji o budynku (BIM).

Na początek:

• po prostu utwórz nowy projekt;
• załaduj projekt, nad którym już pracujesz, albo
• wybierz opcję Analiza wstępna, aby zbadać parametry produktu bez powiązania go z konkretnym projektem.

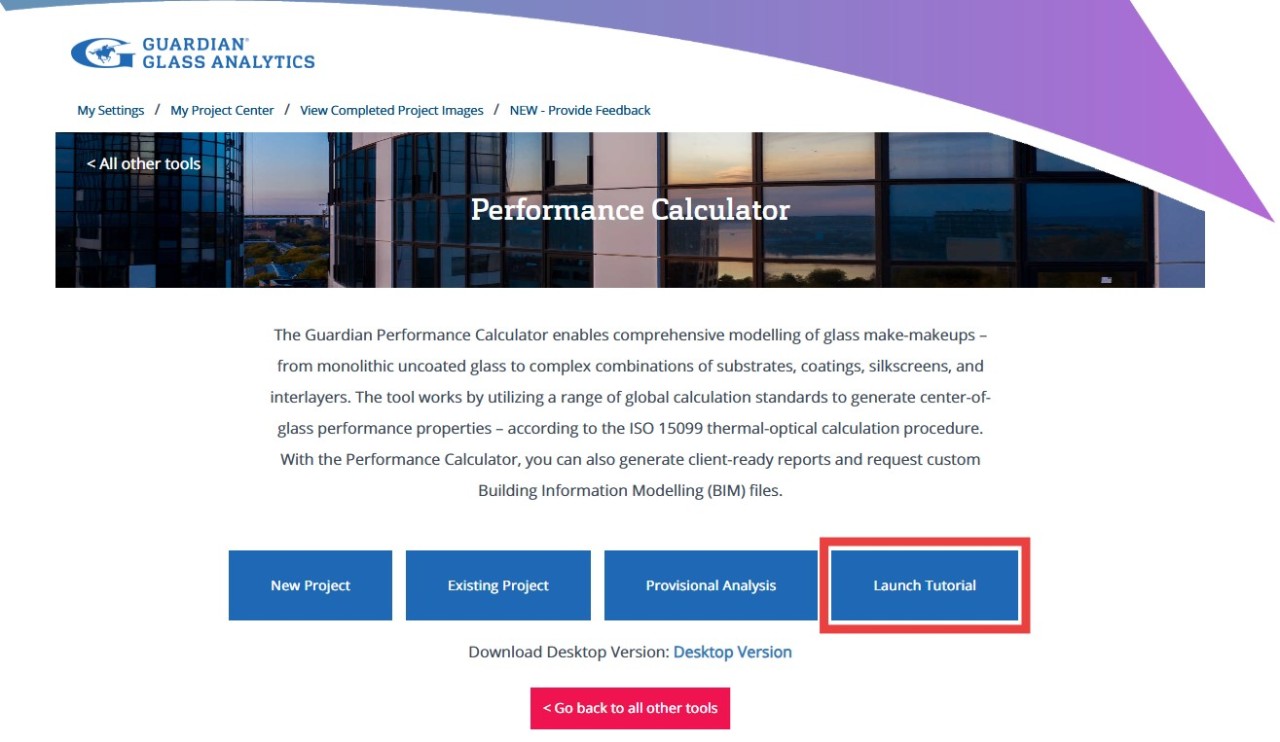

Niezależnie od tego, jak rozpoczniesz, w ciągu kilku sekund zaczniesz poznawać kombinacje produktów oraz kluczowe aspekty parametrów szkła. Na początku może się to wydawać skomplikowane — zwłaszcza jeśli nie masz odpowiedniego doświadczenia — ale nie martw się: interfejs stanie się intuicyjny, kiedy tylko zrozumiesz podstawy. Aby pomóc Ci zacząć, w narzędziu uwzględniono samouczek krok po kroku, który poprowadzi Cię przez utworzenie pierwszego projektu i zestawów szklenia.

Często zadawane pytania na temat Performance Calculator

Te Często zadawane pytania zawierają odpowiedzi na pytania zadawane przez architektów, specyfikatorów i projektantów, obejmujące wszystkie aspekty — od uzyskiwania dostępu do narzędzia i dostosowywania danych po generowanie raportów i eksportowanie wyników.

Dostęp i konfiguracja

P: Jak uzyskać dostęp do Performance Calculator?

O: Możesz się zalogować za pośrednictwem Centrum zasobów Guardian Glass (w prawym górnym rogu naszej strony internetowej) albo przejść do obszaru Narzędzia i zasoby → Glass Analytics. Po zalogowaniu zobaczysz Performance Calculator obok innych cyfrowych narzędzi.

P: Co zrobić, jeśli nie pamiętam hasła?

O: Kliknij opcję „Nie pamiętam hasła” na stronie logowania. Jeśli potrzebujesz pomocy w odzyskaniu dostępu, możesz wysłać wiadomość na adres signonsupport@guardian.com.

Funkcje i możliwości

P: Czy mogę używać Performance Calculator dla projektów w różnych regionach lub z różnymi normami?

O: Tak. Możesz wybrać wiele regionów i przełączać się między normami obliczeniowymi, takimi jak EN (Europa) lub NFRC (Ameryka Północna). Jednostki można również ustawić jako metryczne lub imperialne.

P: Czy w narzędziu są dostępne wszystkie powłoki Guardian?

O: Tak. W zależności od wybranego regionu zostaną wyświetlone wszystkie powłoki Guardian dostępne dla danego rynku. W razie potrzeby możesz również włączyć produkty wycofane.

P: Czy narzędzie uwzględnia emisję dwutlenku węgla?

O: Tak. Po wybraniu zawartości CO₂ w przycisku „Dostosuj dane podsumowania” kalkulator przedstawi dane dotyczące wpływu na środowisko dla danej kompozycji szklenia, w oparciu o zweryfikowane EPD.

P: Czy w projekcie mogę utworzyć więcej niż jedną kompozycję szklenia?

O: Oczywiście. Możesz dodać wiele „zestawów” w ramach tego samego projektu i wzajemnie porównywać ich parametry.

P: Czy mogę wygenerować raporty i specyfikacje dotyczące parametrów szkła?

O: Tak. Możesz tworzyć niestandardowe raporty PDF lub edytowalne specyfikacje w formacie programu Word, które będą zawierać szczegóły dotyczące szklenia, wartości parametrów, certyfikaty, a nawet tabele porównawcze kolorów.

Personalizacja

P: Czy mogę dodawać lub usuwać kolumny z tabeli parametrów?

O: Tak. Dane podsuwania możesz dostosować tak, aby zawierały tylko potrzebne wartości parametrów, takie jak wartość U, SHGC, przepuszczalność światła czy wskaźniki akustyczne.

P: Czy Performance Calculator pokazuje dane emisyjności?

O: Tak. Emisyjność można dodać do zestawienia warstw w obszarze Parametry konfiguracji.

P: Czy mogę obliczyć parametry nachylenia szklenia?

O: Tak. Możesz wprowadzić niestandardowy kąt nachylenia, a narzędzie odpowiednio dostosuje obliczenia. Może to być również uwzględnione w raporcie.

P: Czy mogę zaprezentować parametry bezpieczeństwa szkła laminowanego?

O: Tak. W raporcie możesz uwzględnić klasyfikacje bezpieczeństwa, takie jak odporność na włamanie (PN-EN 356) i odporność na uderzenia wahadłem (PN-EN 12600).

P: Jak włączać różne wartości parametrów akustycznych szkła lub przełączać się między nimi (Rw, STC i OITC) w Performance Calculator?

O: Przejdź do opcji „Dostosuj dane podsumowania” i zaznacz pola wyboru Rw (C;Ctr), STC i/lub OITC. Narzędzie pokaże wówczas w wynikach wybrane wartości akustyczne.

P: Jak mogę przełączać się między jednostkami metrycznymi (metrami) a stopami podczas konfigurowania zestawu szklenia?

O: Przejdź do obszaru Moje ustawienia w lewym górnym rogu strony. W menu rozwijanym Wyświetlanie jednostek wybierz standard amerykański (stopy) lub SI/metryczny (metry).

Materiały i opcje

P: Czy Guardian oferuje w narzędziu powłoki samoczyszczące?

O: Obecnie powłoki samoczyszczące nie są dostępne w narzędziu Performance Calculator.

P: Czy mogę modelować szklenie dodatkowe lub balustrady?

O: Tak. Narzędzie pozwala na dodanie szklenia dodatkowego i obliczenie parametrów dla opcji szkła monolitycznego, laminowanego, podwójnego, potrójnego i balustradowego.

P: Czy można uwzględnić żaluzje lub produkty konkurencji?

O: Nie, Performance Calculator został zaprojektowany z myślą o spektrofotometrii i wydajności termicznej produktów do szklenia Guardian. W przypadku żaluzji lub specjalnej analizy naprężeń termicznych należy skontaktować się z Działem doradztwa technicznego firmy Guardian.

P: A co z opcjami emaliowania?

O: Parametry emaliowania nie są obliczane bezpośrednio w narzędziu, ale Dział doradztwa technicznego firmy Guardian może pomóc w projektach wymagających zastosowania szkła emaliowanego.

Raportowanie i dane wyjściowe

P: Czy mogę poprosić o pliki BIM z poziomu Performance Calculator?

O: Tak. Możesz poprosić o pliki BIM w formacie Revit (RFA) lub IFC bezpośrednio w narzędziu.

P: W jakich formatach mogę eksportować wyniki?

O: Raporty można pobierać jako pliki PDF, specyfikacje programu Word lub tabele danych CSV na potrzeby dalszej analizy w programie Excel.

P: Jak mogę wyrazić opinię na temat Performance Calculator?

O: Po prostu kliknij przycisk „Przekaż opinię” u góry ekranu. Możesz udostępniać sugestie, zgłaszać problemy, a nawet załączać pliki lub zrzuty ekranu, aby dodać kontekst.
