Kalkulator obciążeń statycznych szkła

Kalkulator obciążeń statycznych Guardian Glass umożliwia specjalistom z branży szklarskiej ocenę naprężeń i ugięć szkła w typowych konfiguracjach szklenia, poddanych obciążeniu wiatrem, oddziaływaniom klimatycznym oraz obciążeniom liniowym, zgodnie z normą PN-EN 16612. Określając wymiary szkła, konstrukcję, warunki podparcia oraz obciążenia, użytkownicy mogą przeprowadzić wstępną weryfikację konstrukcji i pobrać raport z obliczeń, który ułatwi podejmowanie decyzji projektowych oraz przygotowanie specyfikacji.

Narzędzie jest przeznaczone do standardowych zastosowań związanych ze szkleniem i wspiera kontrole wykonalności oraz rozmowy techniczne na wczesnych etapach projektów. W przypadku złożonych geometrii, niestandardowych warunków brzegowych lub zaawansowanych ocen konstrukcyjnych użytkownicy mogą przesłać specjalne zapytanie o obliczenia do ekspertów technicznych Guardian Glass.

Skrócony przewodnik

W tym przewodniku wyjaśniono krok po kroku, jak korzystać z Kalkulatora obciążeń statycznych w celu sprawdzenia naprężenia i ugięcia szkła w typowych konfiguracjach szklenia. Jakość wyników zależy od dokładności danych wejściowych, w szczególności od prawidłowego określenia obciążeń.

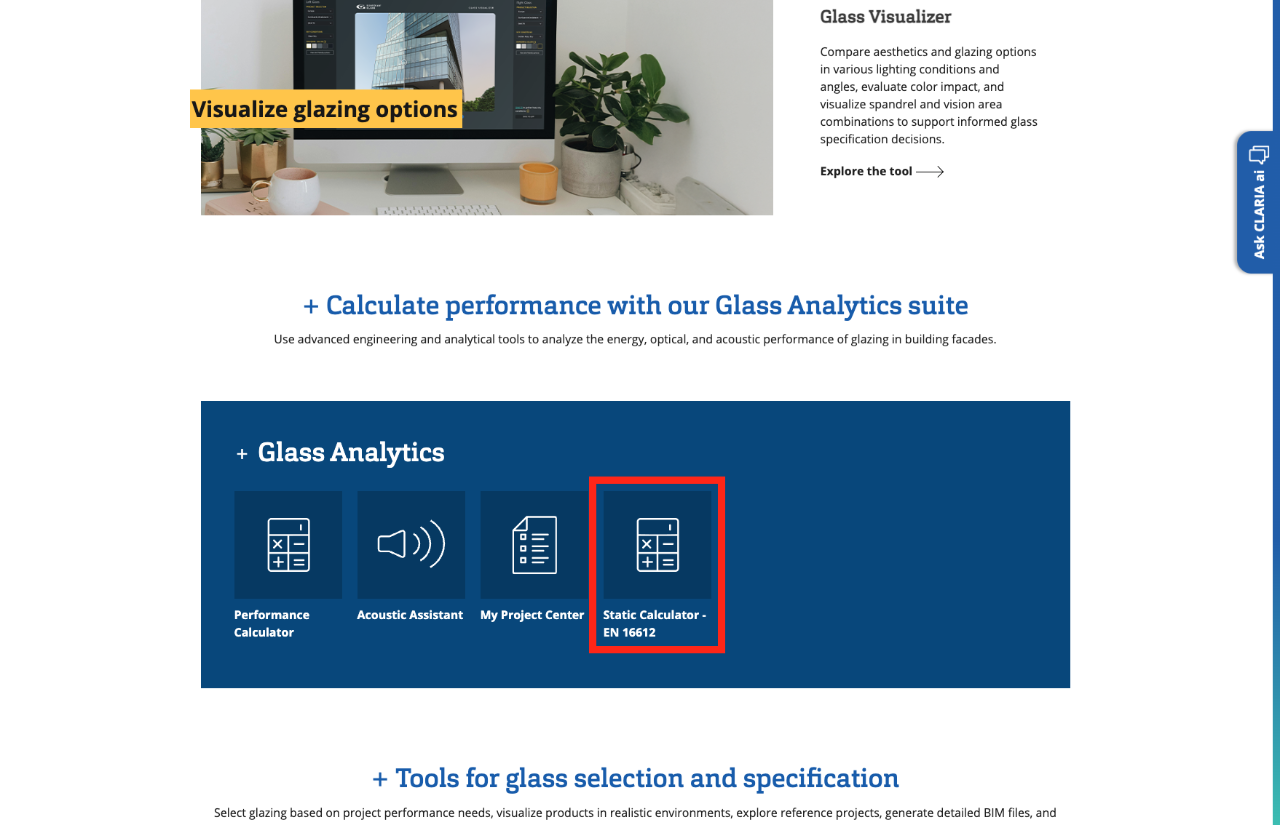

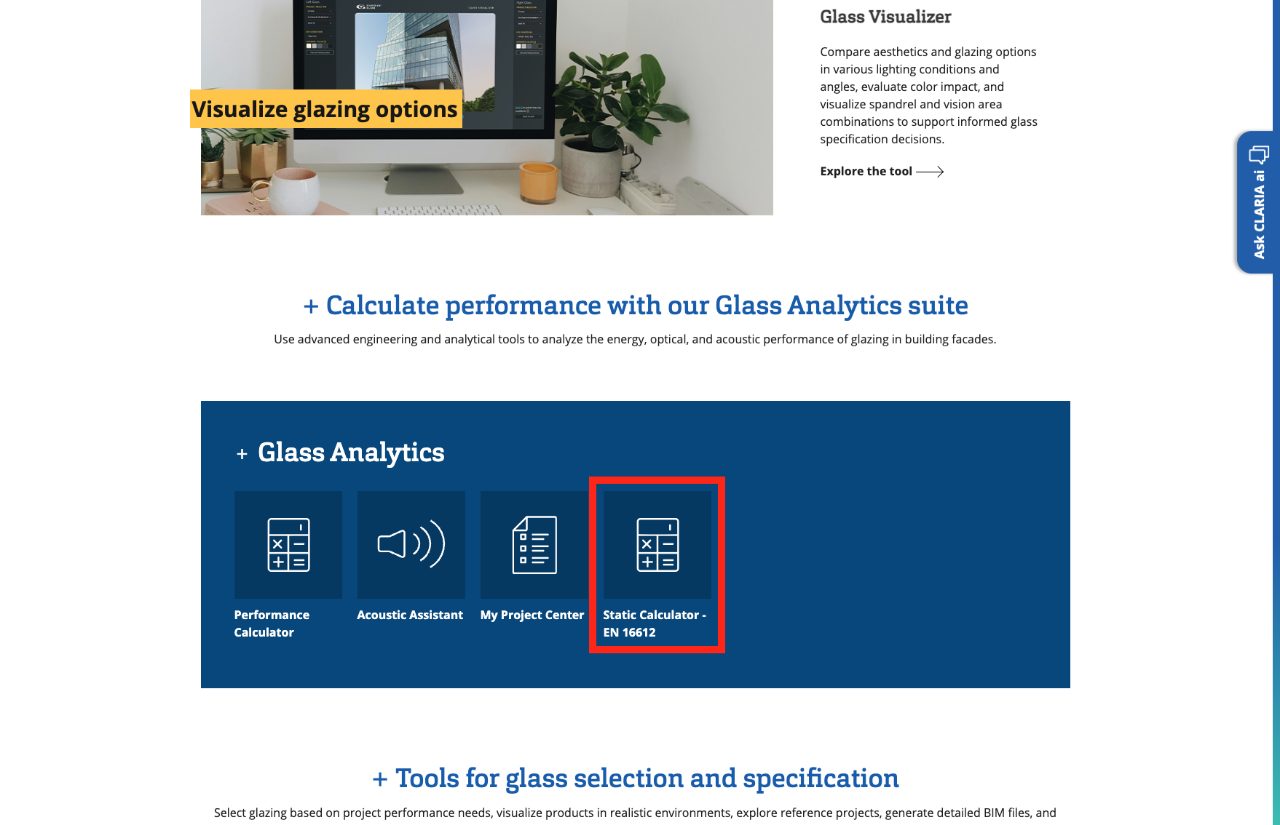

Krok 1 — Uzyskaj dostęp do narzędzia

• Przejdź do Centrum zasobów Guardian Glass
• Otwórz Kalkulator obciążeń statycznych — PN-EN 16612

Krok 2 — Wprowadź dane kontaktowe i język raportu

• Wpisz swoje dane kontaktowe
• Wybierz język raportu z obliczeń (niezależnie od języka interfejsu narzędzia)

Informacje te będą widoczne w wygenerowanym raporcie.

Wskazówka: Pamiętaj, aby wybrać właściwy region, ponieważ normy i domyślne założenia mogą być różne.

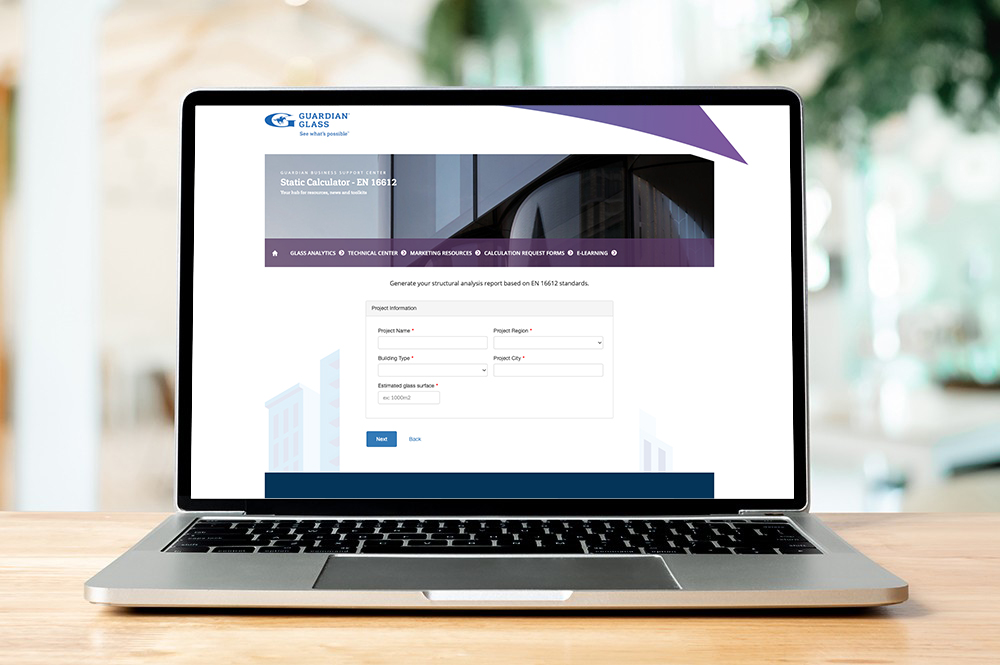

Krok 3 — Skonfiguruj projekt

Podaj podstawowe informacje o projekcie:

• Nazwa projektu
• Kraj i miasto
• Typ budynku
• Szacowana powierzchnia szkła (do użytku wewnętrznego)

Ten krok pomaga w identyfikacji obliczenia i nie wpływa bezpośrednio na wyniki konstrukcyjne.

Krok 4 — Zdefiniuj geometrię i podparcie szklenia

Wprowadź podstawowe cechy szklenia:

• Szerokość i wysokość szkła — NOWOŚĆ: dodano nowe geometrie: teraz można wykonać obliczenia statyczne dla trójkątów, równoległoboków, trapezów i innych kształtów specjalnych.
• Kąt nachylenia
• Warunki podparcia (np. podparcie z 2, 3 lub 4 stron)

Właściwa definicja podparcia jest niezbędna, ponieważ ma duży wpływ na wyniki naprężeń i ugięcia.

Krok 5 — Zbuduj kompozycję szklenia

Zdefiniuj konstrukcję szkła:

• Monolityczna lub izolacyjna szyba zespolona (IGU)
• Grubość szkła
• Podłoże szkła
• Obróbka cieplna (szkło odprężone, wzmacniane termicznie, hartowane)
• Skład szkła laminowanego (warstwy pośrednie, kolejność szyb) — NOWOŚĆ: nowa opcja pozwala na stosowanie szkła laminowanego jako monolitycznej, grubszej tafli, co umożliwia zastosowanie w obliczeniach sprzężenia ścinającego.
• Grubość przestrzeni międzyszybowej (w przypadku szyb IGU)

Przed przejściem dalej możesz dostosować lub ponownie zbudować kompozycję szklenia.

Krok 6 — Zdefiniuj obciążenia (krok krytyczny)

Obciążenie wiatrem

• Wprowadź ciśnienie wiatru i/lub siłę ssania
• Użyj poprawnej konwencji znaków:
  • Dodatni = ciśnienie
  • Ujemny = ssanie
• Wybierz czas trwania obciążenia (np. 3 sekundy lub 10 minut)

Czas trwania obciążenia bezpośrednio wpływa na wyniki obliczeń.

Obciążenie warunkami klimatycznymi (tylko szyby IBU)

W przypadku izolacyjnych szyb zespolonych obciążenia warunkami klimatycznymi mają domyślne wartości zgodnie z normą PN-EN 16612, ale można je dostosować do potrzeb projektu, wytwórstwa i warunków instalacji:

Obciążenia warunkami klimatycznymi odpowiadają za różnice ciśnień spowodowane wysokością, temperaturą i zmianami atmosferycznymi oraz mogą mieć znaczący wpływ na naprężenia szkła.

NOWOŚĆ: obciążenia warunkami klimatycznymi są teraz wyświetlane tylko wtedy, gdy zaznaczone są odpowiednie pola wyboru, dzięki czemu interfejs jest czystszy i bardziej intuicyjny.

Obciążenie liniowe (jeśli występuje)

Jeśli występuje obciążenie liniowe:

• Wprowadź wartość według odpowiedniej normy (np. PN-EN 1991)
• Zdefiniuj kierunek obciążenia i stronę wywierania obciążenia
• Wybierz czas trwania obciążenia

Krok 7 — Prześlij obliczenie

Po wprowadzaniu wszystkich danych wejściowych:

• Prześlij obliczenie
• Narzędzie automatycznie ocenia wszystkie przypadki obciążeń

Krok 8 — Przeanalizuj wyniki i pobierz raport

Na ekranie wyników widoczne są następujące informacje:

• Czy konfiguracja szkła została zweryfikowana („dowód OK”)
• Miarodajny przypadek obciążenia
• Maksymalne naprężenie i ugięcie

Możesz pobrać raport z obliczeń w formacie PDF podsumowujący wszystkie dane wejściowe i wyniki.

NOWOŚĆ: Możesz rozpocząć nowe obliczenie bez wprowadzania na nowo danych kontaktowych i informacji o projekcie. Informacje te są automatycznie zapisywane i ponownie wykorzystywane; wystarczy na nowo wprowadzić szczegóły konfiguracji szkła.

Często zadawane pytania dotyczące Kalkulatora obciążeń statycznych (FAQ)

P: Do czego służy narzędzie Zapytanie o obliczenia obciążeń statycznych?

O: Narzędzie służy do sprawdzania naprężeń i ugięć szkła dla standardowych konfiguracji szklenia przy zadanych obciążeniach. Jest przeznaczone do wstępnej weryfikacji i wsparcia technicznego.

P: Jak mogę uzyskać dostęp do Kalkulatora obciążeń statycznych?

O: Dostęp do Kalkulatora obciążeń statycznych można uzyskać na stronie internetowej Guardian Glass za pośrednictwem Centrum zasobów. Jest on również dostępny bezpośrednio w Performance Calculator: gdy rozpoczniesz obliczenia obciążeń statycznych na podstawie istniejącego projektu w Performance Calculator, kluczowe dane projektu zostaną automatycznie przeniesione, dzięki czemu możesz kontynuować pracę bez ponownego wprowadzania informacji.

P: Kiedy należy użyć formularza Zapytania o obliczenia?

O: Skorzystaj z formularza zapytania, jeśli Twój projekt zawiera:

• Złożone geometrie
• Systemy z mocowaniem punktowym
• Niestandardowe warunki brzegowe
• Przypadki obciążeń, których nie da się jednoznacznie zdefiniować

W takich przypadkach ekspert Guardian Glass może przeanalizować Twoje zgłoszenie.

P: Czy czas trwania obciążenia wpływa na wyniki?

O: Tak. Czas trwania obciążenia wpływa na dopuszczalne naprężenia i musi być prawidłowo dobrany. Obciążenia krótkotrwałe (np. podmuchy wiatru) i obciążenia długotrwałe dają różne wyniki.

P: Jak dobrać odpowiedni czas trwania obciążenia wiatrem?

O: Zgodnie z podejściem Eurokodu określonym w PN-EN 1991-1-4 standardowy czas uśredniania obciążenia wiatrem wynosi 10 minut. Jednak odpowiedni czas trwania obciążenia wiatrem może być różny w zależności od wybranej metody projektowej, wymagań projektowych oraz obowiązującej normy i zawsze powinien być zgodny z odpowiednią specyfikacją.

P: Dlaczego obciążenie warunkami klimatycznymi jest obowiązkowe w przypadku izolacyjnych szyb zespolonych?

O: Obciążenia warunkami klimatycznymi odpowiadają za zmiany ciśnienia spowodowane przez:

• Różnice temperatur
• Zmiany wysokości
• Zmiany ciśnienia atmosferycznego

Ignorowanie obciążenia warunkami klimatycznymi może prowadzić do niedoszacowania naprężeń szkła w przypadku szyb IGU.

P: Jaką konwencję znaków należy stosować w przypadku obciążeń wiatrem?

O: Należy stosować:

• Wartości dodatnie dla ciśnienia
• Wartości ujemne dla ssania

Użycie nieprawidłowego znaku może odwrócić przypadek obciążenia i unieważnić wyniki.

P: Skąd mam wiedzieć, jakie obciążenie liniowe należy zastosować?

O: Wartości obciążeń liniowych są zazwyczaj definiowane przez normy budowlane, takie jak PN-EN 1991 lub normy krajowe.

P: Czy mogę edytować obliczenia po przesłaniu?

O: Nie. Po przesłaniu obliczeń nie można edytować. Jeśli potrzebne są zmiany, należy utworzyć nowe obliczenie.

P: Jakie języki są dostępne dla raportów z obliczeń?

O: Język raportu można wybrać na początku procesu i jest on niezależny od języka interfejsu.

Język interfejsu zależy od języka wybranego na stronie głównej witryny Guardian Glass podczas wybierania witryny regionalnej; Centrum zasobów i jego narzędzia, w tym narzędzie Zapytanie o obliczenia obciążeń statycznych, będą widoczne w tym języku.

P: Co oznacza fraza „dowód OK”?

O: „Dowód OK” oznacza, że zdefiniowana konfiguracja szkła spełnia kryteria naprężenia i ugięcia dla wprowadzonych przypadków obciążenia.
