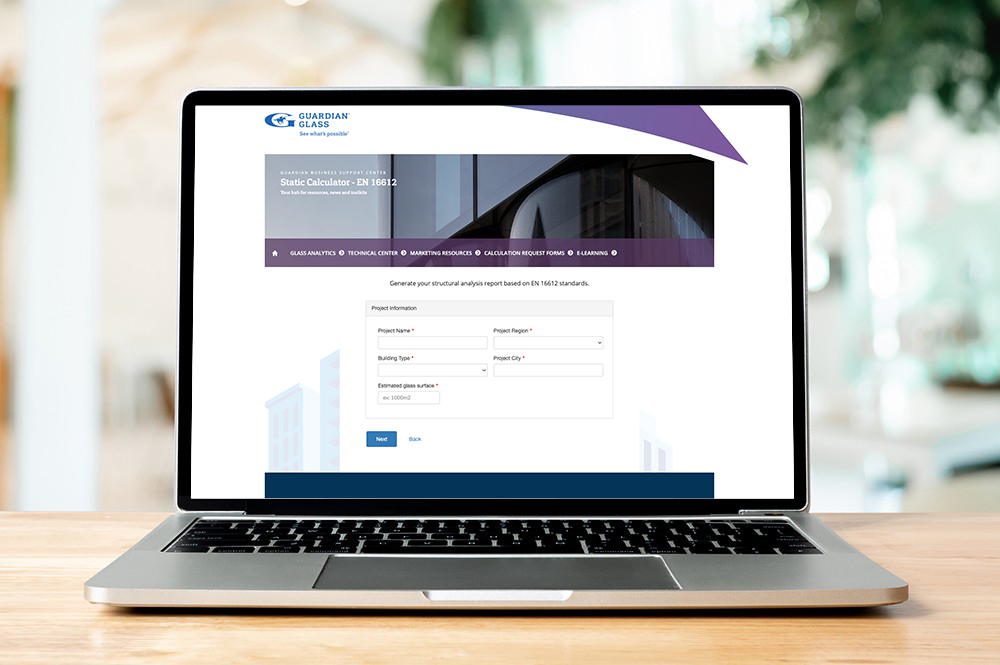

Calculadora Estática de Vidro

A ferramenta Calculadora Estática de Vidro da Guardian Glass permite que profissionais de vidro verifiquem o esforço e a deflexão do vidro para configurações de vidraça padrão sob vento, condições climáticas e cargas de linha, de acordo com a EN 16612. Ao definir as dimensões do vidro, a composição, as condições de suporte e as cargas, os utilizadores podem gerar uma verificação estrutural preliminar e descarregar um relatório de cálculo para apoiar as decisões de projeto e especificação.

A ferramenta destina-se a aplicações de vidraça padrão e suporta verificações de viabilidade e discussões técnicas durante as fases iniciais de um projeto. Para geometrias complexas, condições de contorno não padrão ou avaliações estruturais avançadas, os utilizadores podem enviar um pedido de cálculo dedicado aos especialistas técnicos da Guardian Glass.

Guia de início rápido

Este guia explica como utilizar a ferramenta Calculadora Estática passo a passo para verificar o esforço e a deflexão do vidro para configurações de vidraça comuns. A qualidade dos resultados depende da precisão dos dados de entrada, especialmente das cargas.

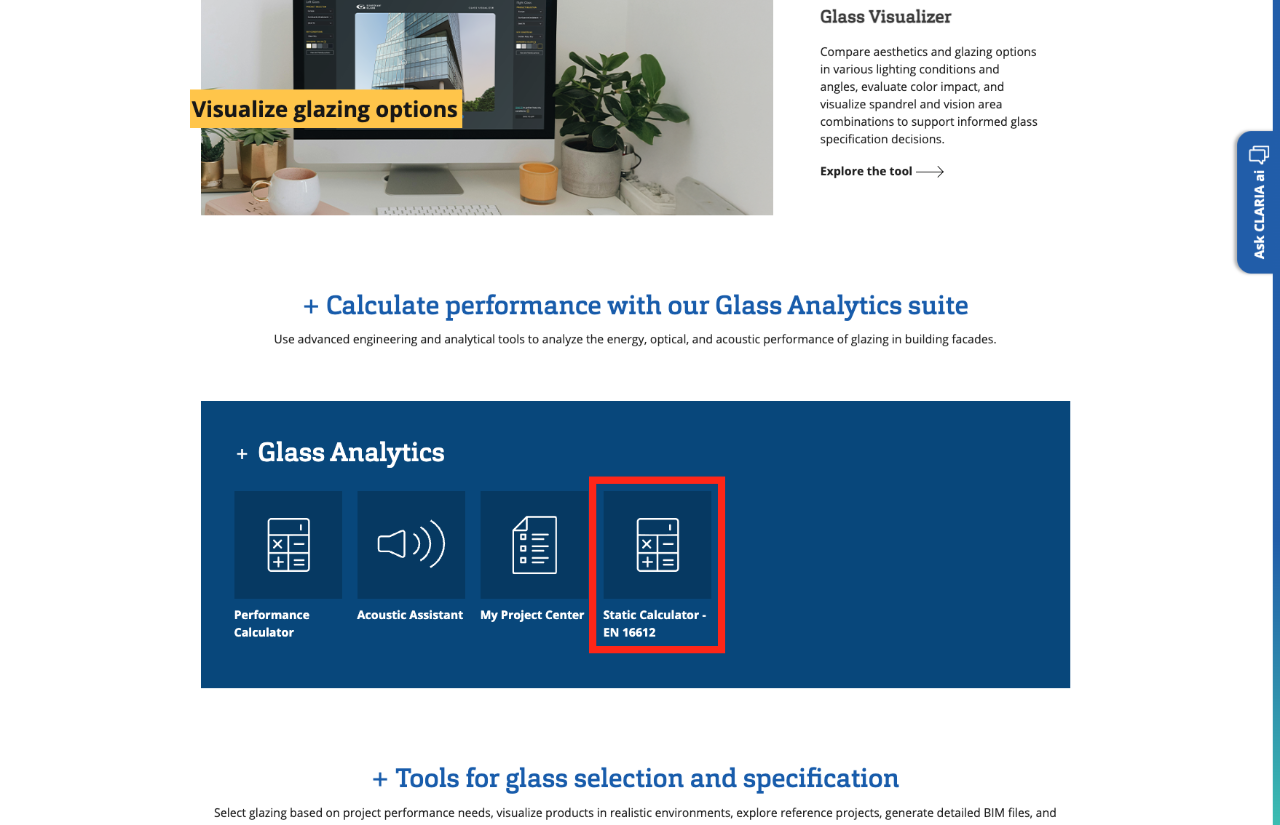

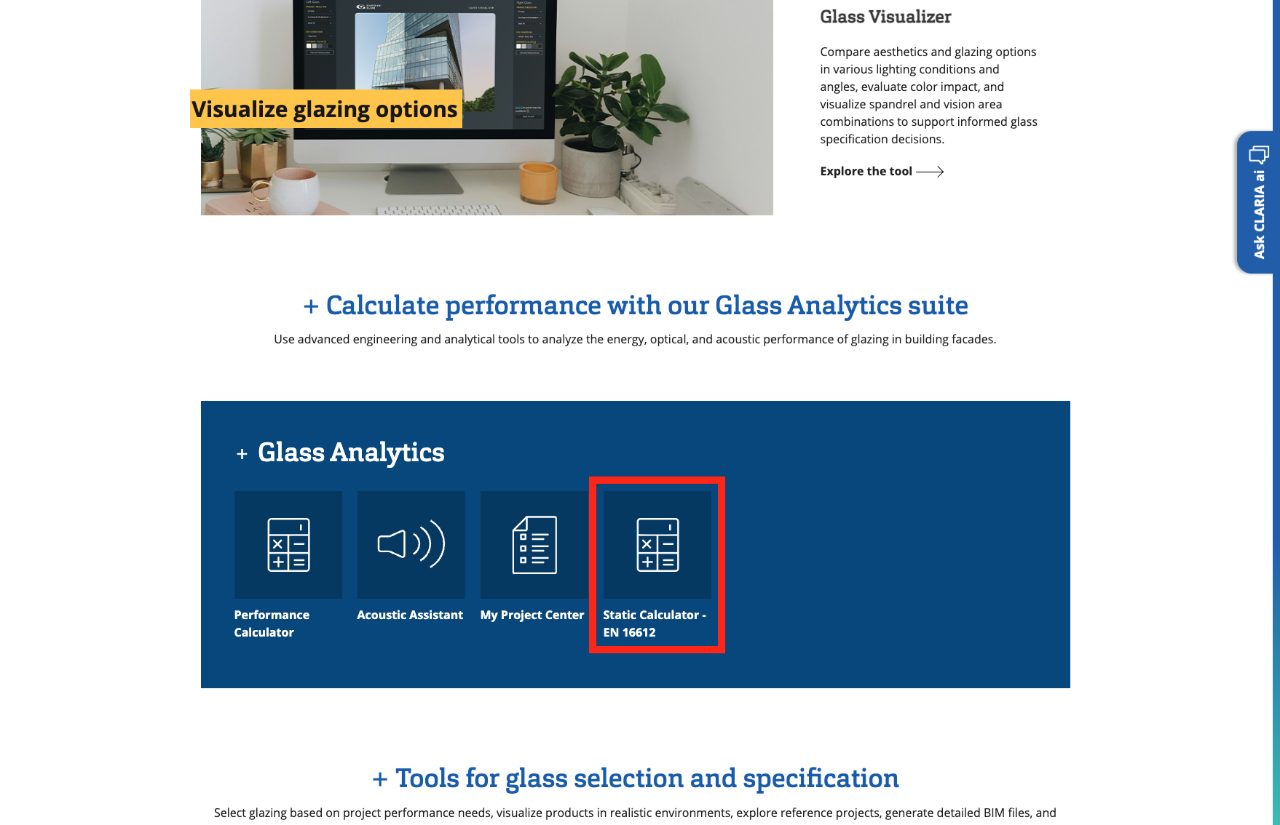

Passo 1 – Aceder à ferramenta

• Aceda ao Centro de Recursos da Guardian Glass
• Abra a Calculadora Estática - EN 16612

Passo 2 – Introduza os dados de contacto e o idioma do relatório

• Preencha as suas informações de contacto
• Escolha o idioma do relatório de cálculo (isso é independente do idioma da interface da ferramenta)

Esta informação aparecerá no relatório gerado.

Dica: Certifique-se de selecionar a região correta, pois os padrões e pressupostos padrão podem variar.

Passo 3 – Configurar o projeto

Fornecer informações básicas do projeto:

• Nome do projeto
• País e cidade
• Tipo de construção
• Área de vidro estimada (usada para referência interna)

Esta etapa ajuda a identificar o cálculo e não influencia diretamente os resultados estruturais.

Passo 4 – Definir a geometria e o suporte da vidraça

Introduza as principais características da vidraça:

• Largura e altura do vidro – NOVO: novas geometrias foram adicionadas: agora pode calcular uma análise estática para triângulos, paralelogramos, trapézios e outras formas especiais.
• Ângulo de inclinação
• Condições de suporte (por exemplo, suportado em 2, 3 ou 4 lados)

A definição correta do suporte é essencial, pois afeta fortemente os resultados de tensão e deflexão.

Passo 5 – Construir a composição do vidro

Definir a construção do vidro:

• Unidade de vidro monolítica ou isolante (IGU)
• Espessura(s) do vidro
• Substratos de vidro
• Tratamento térmico (recozido, reforçado por calor, temperado)
• Composição de vidro laminado (interlayers, sequência de camadas) – NOVO: uma nova opção permite que o vidro laminado atue como um painel monolítico mais espesso, permitindo que a acoplamento de cisalhamento seja aplicado nos cálculos.
• Espessura da cavidade (para IGUs)

Você pode ajustar ou reconstruir a composição antes de prosseguir.

Passo 6 – Definir cargas (passo crítico)

Carga do vento

• Introduza a pressão do vento e/ou sucção
• Utilize a convenção de sinal correta:
  • Positivo = pressão
  • Negativo = sucção
• Selecione a duração da carga (por exemplo, 3 segundos ou 10 minutos)

A duração da carga influencia diretamente os resultados do cálculo.

Carga climática (apenas para IGUs)

Para unidades de vidro isolante, as cargas climáticas têm valores padrão de acordo com a EN 16612, mas você pode ajustá-las de acordo com as necessidades do seu projeto, condições de fabricação e instalação:

As cargas climáticas levam em conta as diferenças de pressão devido à altitude, temperatura e mudanças atmosféricas e podem impactar significativamente o estresse do vidro.

NOVO: as cargas climáticas são agora exibidas apenas quando as caixas de seleção relevantes estão selecionadas, tornando a interface mais limpa e intuitiva.

Carga de linha (se aplicável)

Se uma carga de linha se aplica:

• Insira o valor com base na norma relevante (por exemplo, EN 1991)
• Defina a direção da carga e o lado de aplicação
• Selecione a duração da carga

Passo 7 – Submeta o cálculo

Uma vez que todas as entradas estejam completas:

• Submeta o cálculo
• A ferramenta avalia todos os casos de carga automaticamente

Passo 8 – Rever os resultados e descarregar o relatório

O ecrã de resultados mostra:

• Se a configuração do vidro é verificada (“prova OK”)
• Caso de carga governante
• Tensão máxima e deflexão

Pode descarregar um relatório de cálculo em PDF que resume todos os dados de entrada e resultados.

NOVO: Pode iniciar um novo cálculo sem ter de introduzir novamente as suas informações de contacto e do projeto. Estas informações são automaticamente guardadas e reutilizadas; apenas os detalhes da configuração do vidro precisam de ser introduzidos novamente.

Perguntas frequentes sobre a Calculadora Estática (FAQ)

Q: Para que serve a ferramenta de Solicitação de Cálculo Estático?

A: A ferramenta verifica o esforço e a deflexão do vidro para configurações de vidros padrão sob cargas definidas. É destinada à verificação preliminar e suporte técnico.

Q: Como posso aceder à ferramenta de Calculadora Estática?

A: Pode aceder à Calculadora Estática através do site da Guardian Glass, no Centro de Recursos. Também está disponível diretamente a partir da Calculadora de Desempenho: quando inicia um cálculo estático a partir de um projeto existente na Calculadora de Desempenho, os dados-chave do projeto são automaticamente transferidos, permitindo-lhe continuar o seu fluxo de trabalho sem ter de introduzir novamente as informações.

Q: Quando devo usar o formulário de Pedido de Cálculo em vez disso?

A: Use o formulário de pedido se o seu projeto envolver:

• Geometrias complexas
• Sistemas de fixação pontual
• Condições de contorno não padrão
• Casos de carga que não podem ser claramente definidos

Nestes casos, um especialista da Guardian Glass pode analisar o seu pedido.

Q: A duração da carga afeta os resultados?

A: Sim. A duração da carga influencia a tensão admissível e deve ser selecionada corretamente. Cargas de curto prazo (por exemplo, rajadas de vento) e cargas de longo prazo produzem resultados diferentes.

Q: Como escolher a duração correta da carga de vento?

A: De acordo com a abordagem Eurocode definida na EN 1991-1-4, a duração média padrão da carga de vento é de 10 minutos. No entanto, a duração apropriada da carga de vento pode variar dependendo da abordagem de projeto escolhida, dos requisitos do projeto e da norma aplicável, e deve sempre seguir a especificação aplicável.

Q: Por que a carga climática é obrigatória para unidades de vidro isolante?

A: As cargas climáticas levam em conta as mudanças de pressão causadas por:

• Diferenças de temperatura
• Alterações de altitude
• Variações de pressão atmosférica

Ignorar a carga climática pode levar a uma subestimação do esforço do vidro em UGI.

Q: Que convenção de sinal devo usar para cargas de vento?

A: Deve utilizar:

• Valores positivos representam pressão
• Valores negativos representam sucção

Utilizar o sinal errado pode inverter o caso de carga e invalidar os resultados.

Q: Como sei qual carga de linha deve ser aplicada?

A: Os valores de carga de linha são normalmente definidos por normas estruturais, como a EN 1991 ou Normas Nacionais.

Q: Posso editar um cálculo após submetê-lo?

A: Não. Uma vez submetido, um cálculo não pode ser editado. Se forem necessárias alterações, um novo cálculo deve ser criado.

Q: Quais idiomas estão disponíveis para o relatório de cálculo?

A: O idioma do relatório pode ser selecionado no início do processo e é independente do idioma da interface.

O idioma da interface é definido pelo idioma selecionado na página inicial do site da Guardian Glass ao escolher o site regional; o Resource Hub e suas ferramentas, incluindo a Ferramenta de Solicitação de Cálculo Estático, serão então exibidos nesse idioma.

Q: O que significa "prova OK"?

A: "Prova OK" indica que a configuração de vidro definida satisfaz os critérios de tensão e deflexão para os casos de carga inseridos.
