Calculator static pentru sticlă

Instrumentul de calculare statică Guardian Glass permite profesioniștilor din domeniul sticlei să verifice stresul și devierea sticlei pentru configurațiile standard de vitraje sub sarcini eoliene, climatice și de linie, în conformitate cu EN 16612. Prin definirea dimensiunilor, acumulărilor, condițiilor de susținere și sarcinilor din sticlă, utilizatorii pot genera o verificare structurală preliminară și pot descărca un raport de calcul pentru a susține deciziile de proiectare și specificație.

Instrumentul este destinat aplicațiilor standard de vitraj și susține verificările de fezabilitate și discuțiile tehnice din timpul primelor etape ale unui proiect. Pentru geometrii complexe, condiții de delimitare non-standard sau evaluări structurale avansate, utilizatorii pot trimite o cerere de calcul dedicată experților tehnici Guardian Glass.

Ghid de pornire rapidă

Acest ghid explică modul de utilizare a instrumentului Calculator static pas cu pas pentru a verifica stresul și devierea sticlei pentru configurațiile de vitraj obișnuite. Calitatea rezultatelor depinde de acuratețea intrărilor, în special a sarcinilor.

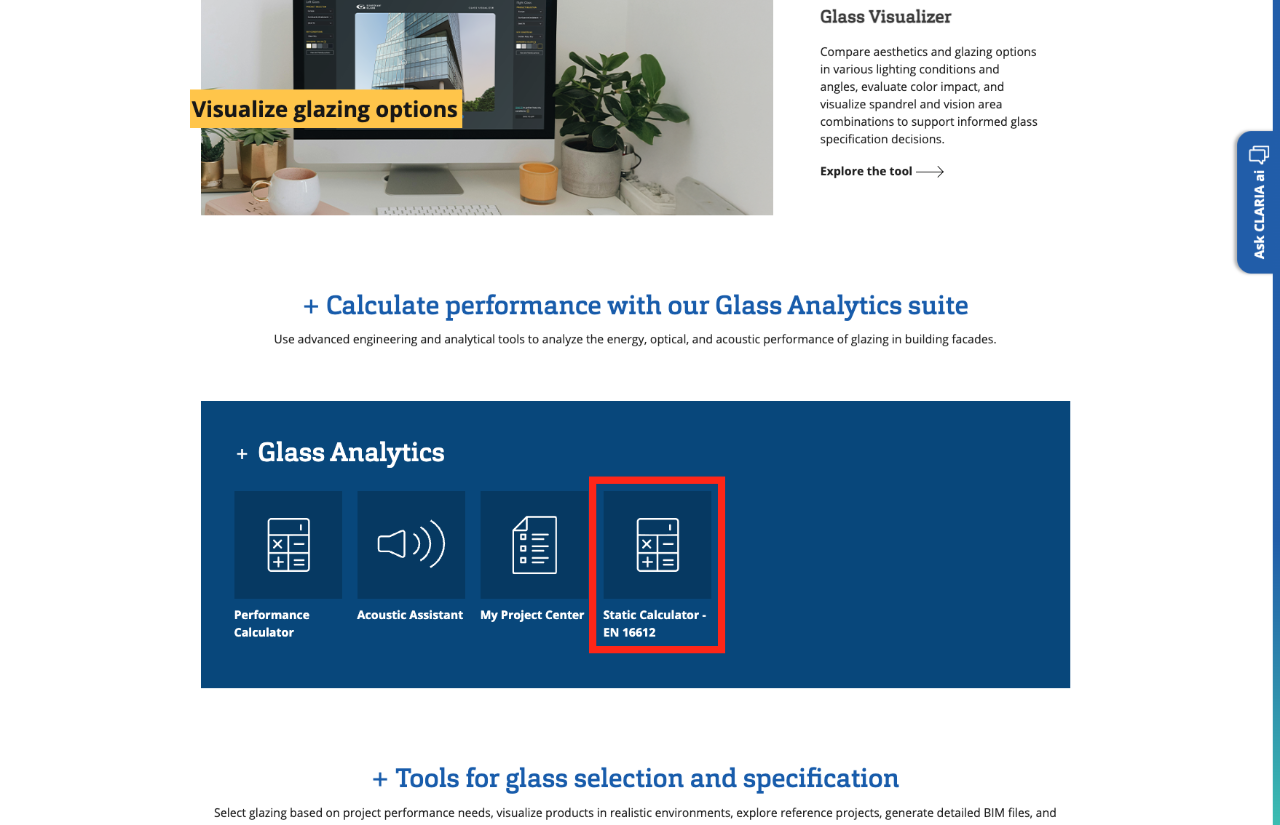

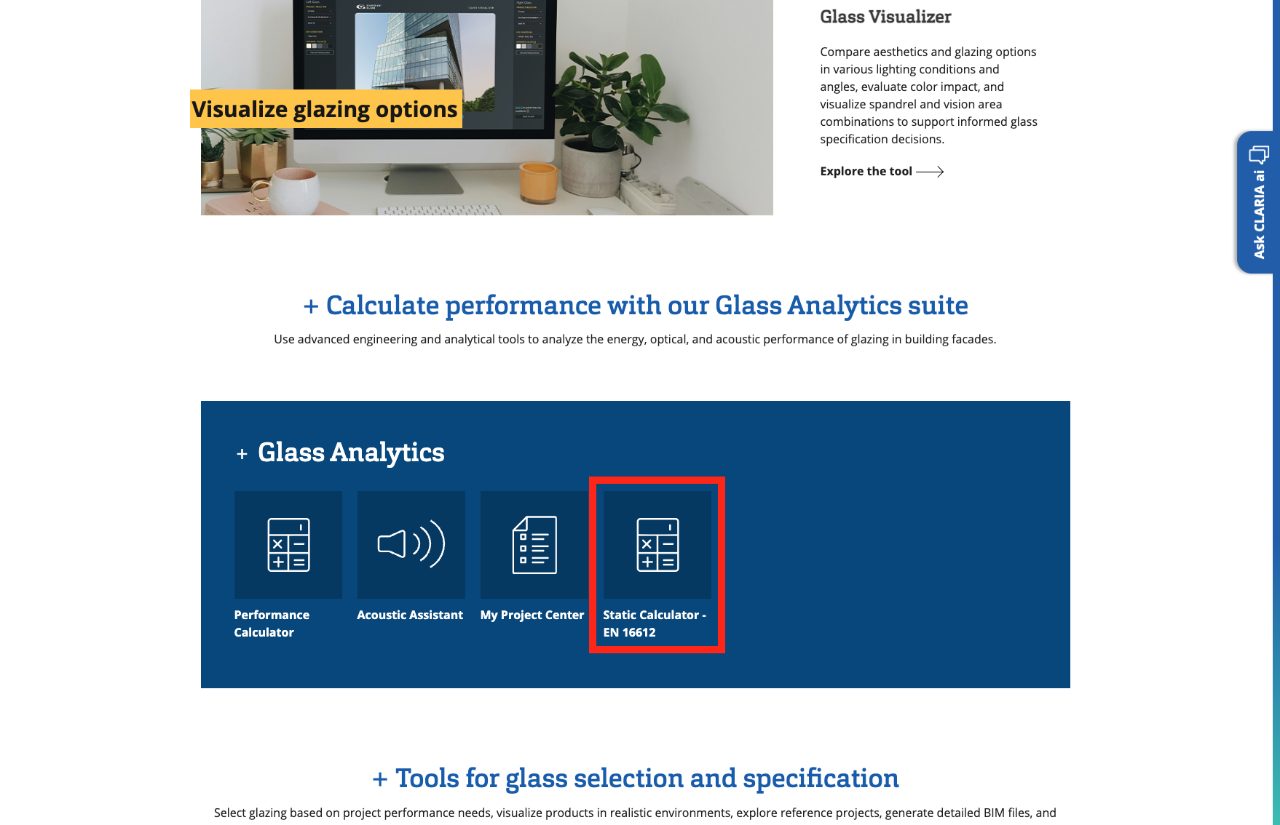

Pasul 1 – Accesați instrumentul

• Accesați Guardian Glass Resource Hub
• Deschideți calculatorul static - EN 16612

Pasul 2 – Introduceți detaliile de contact și limba raportului

• Completați informațiile dvs. de contact
• Alegeți limba raportului de calcul (acest lucru este independent de limba interfeței instrumentului)

Aceste informații vor apărea în raportul generat.

Sfat: Asigurați-vă că selectați regiunea corectă, deoarece standardele și ipotezele implicite pot varia.

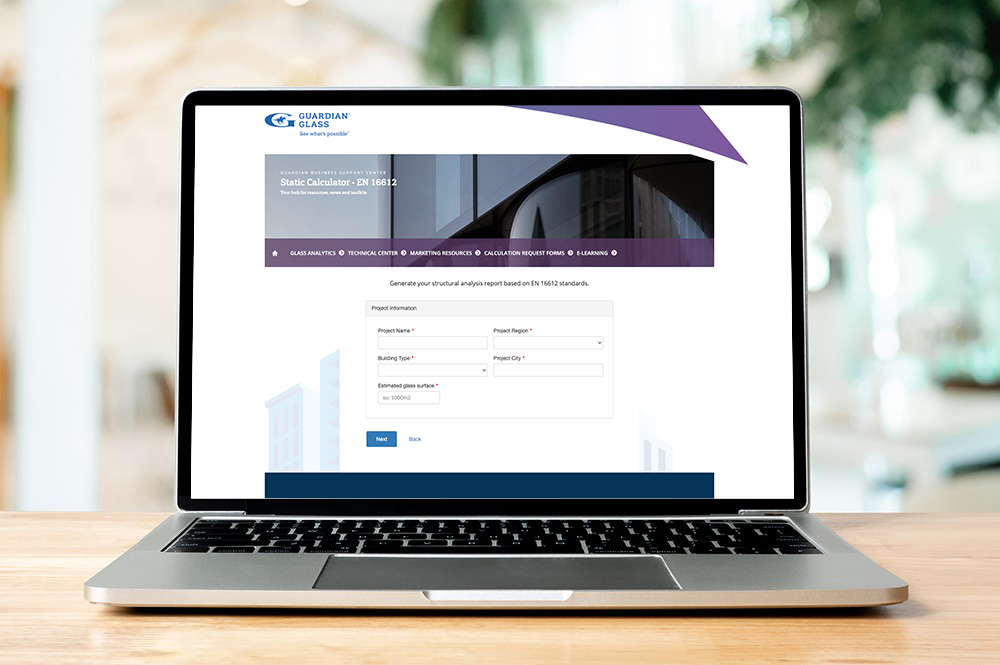

Pasul 3 – Configurarea proiectului

Furnizați informații de bază despre proiect:

• Numele proiectului
• Țară și oraș
• Tip clădire
• Suprafața estimată din sticlă (utilizată pentru referință internă)

Acest pas ajută la identificarea calculului și nu influențează direct rezultatele structurale.

Pasul 4 – Definirea geometriei și suportului pentru vitraje

Introduceți principalele caracteristici ale vitrajului:

• Lățimea și înălțimea sticlei – NOU: au fost adăugate geometrii noi: acum puteți calcula un calcul static pentru triunghiuri, paralelograme, trapezuri și alte forme speciale.
• Unghi de înclinare
• Condiții de asistență (de ex., acceptate pe 2, 3 sau 4 laturi)

Definiția corectă a suportului este esențială, deoarece afectează puternic rezultatele de stres și deviere.

Pasul 5 – Construirea compoziției vitrajului

Definiți acumularea de sticlă:

• Unitate monolitică sau termoizolantă (IGU)
• Grosime(e) sticlă
• Substraturi din sticlă
• Tratament termic (nesecurizat, întărit cu căldură, călit)
• Compoziția sticlei laminate (straturi intermediare, secvență de straturi) – NOU: o nouă opțiune permite sticlei laminate să acționeze ca un panou monolitic, mai gros, permițând aplicarea cuplajului pentru forfecare în calcule.
• Grosimea cavității (pentru IGU)

Puteți ajusta sau reconstrui compoziția înainte de a continua.

Pasul 6 – Definiți sarcinile (pasul critic)

Încărcare la vânt

• Introduceți presiunea vântului și/sau aspirația
• Utilizați convenția corectă pentru semn:
  • Pozitiv = presiune
  • Negativ = aspirație
• Selectați durata încărcării (de ex. 3 secunde sau 10 minute)

Durata încărcării influențează direct rezultatele calculului.

Sarcină climatică (numai IFU)

Pentru vitrajele termoizolante, sarcinile climatice au valori implicite conform EN 16612, dar le puteți ajusta în funcție de necesitățile proiectului, condițiile de fabricație și instalare:

Sarcinile climatice țin cont de diferențele de presiune cauzate de altitudine, temperatură și schimbările atmosferice și pot avea un impact semnificativ asupra stresului cauzat de sticlă.

NOU: încărcăturile climatice sunt acum afișate numai atunci când sunt selectate casete de selectare relevante, făcând interfața mai curată și mai intuitivă.

Încărcarea liniei (dacă este cazul)

Dacă se aplică o sarcină de linie:

• Introduceți valoarea pe baza standardului relevant (de ex. EN 1991)
• Definiți direcția de încărcare și partea de aplicare
• Selectați durata încărcării

Pasul 7 – Trimiteți calculul

După finalizarea tuturor intrărilor:

• Trimiteți calculul
• Instrumentul evaluează automat toate cazurile de încărcare

Pasul 8 – Analizarea rezultatelor și descărcarea raportului

Ecranul cu rezultate afișează:

• Dacă configurația sticlei este verificată („proof OK”)
• Carcasă de încărcare de guvernare
• Stres maxim și deviere

Puteți descărca un raport de calcul PDF care rezumă toate intrările și rezultatele.

NOU: Puteți începe un nou calcul fără a introduce din nou informațiile dvs. de contact și de proiect. Aceste informații sunt salvate și reutilizate automat; numai detaliile de configurare a sticlei trebuie introduse din nou.

Întrebări frecvente despre calculatorul static (FAQ)

Î: Pentru ce este utilizat instrumentul de Solicitare calcul static?

A: Instrumentul verifică stresul și devierea sticlei pentru configurațiile standard de vitraje, în cazul unor sarcini definite. Este destinat verificării preliminare și asistenței tehnice.

Î: Cum pot accesa instrumentul Calculator static?

A: Puteți accesa Calculatorul static prin intermediul site-ului web Guardian Glass, din Centrul de resurse. De asemenea, este disponibil direct din Calculatorul de performanță: atunci când începeți un calcul static dintr-un proiect existent în Calculatorul de performanță, datele cheie ale proiectului sunt transferate automat, permițându-vă să continuați fluxul de lucru fără a introduce din nou informații.

Î: Când ar trebui să folosesc în schimb formularul de Solicitare de calcul?

A: Utilizați formularul de solicitare dacă proiectul dvs. implică:

• Geometrii complexe
• Sisteme fixate în puncte
• Condiții limită non-standard
• Încărcați cazuri care nu pot fi definite clar

În aceste cazuri, un expert Guardian Glass vă poate analiza solicitarea.

Î: Durata încărcării afectează rezultatele?

A: Da. Durata sarcinii influențează stresul permis și trebuie selectată corect. Sarcinile pe termen scurt (de ex., vântul) și sarcinile pe termen lung produc rezultate diferite.

Î: Cum aleg durata corectă a sarcinii vântului?

A: Conform abordării Eurocode definită în EN 1991-1-4, durata medie a sarcinii eoliene standard este de 10 minute. Cu toate acestea, durata adecvată a sarcinii eoliene poate varia în funcție de abordarea de proiectare aleasă, de cerințele proiectului și de standardul de reglementare și trebuie să respecte întotdeauna specificațiile aplicabile.

Î: De ce este obligatorie sarcina climatică pentru vitrajele termoizolante?

A: Sarcinile climatice sunt responsabile pentru schimbările de presiune cauzate de:

• Diferențe de temperatură
• Modificări ale altitudinii
• Variații ale presiunii atmosferice

Ignorarea sarcinii climatice poate duce la subestimarea stresului cauzat de sticlă în unitățile IGU.

Î: Ce convenție ar trebui să folosesc pentru sarcinile vântului?

A: Trebuie să utilizați:

• Valorile pozitive reprezintă presiunea
• Valorile negative reprezintă aspirația

Utilizarea unui semn greșit poate inversa cazul de încărcare și poate invalida rezultatele.

Î: Cum știu ce sarcină de linie trebuie aplicată?

A: Valorile sarcinii de linie sunt definite de obicei prin standarde structurale, cum ar fi EN 1991 sau standardele naționale.

Î: Pot edita un calcul după ce l-am trimis?

A: Nu. După trimitere, un calcul nu poate fi editat. Dacă sunt necesare modificări, trebuie creat un nou calcul.

Î: Ce limbi sunt disponibile pentru raportul de calcul?

A: Limba raportului poate fi selectată la începutul procesului și este independentă de limba interfeței.

Limba interfeței este definită de limba selectată pe pagina de pornire a site-ului web Guardian Glass atunci când alegeți site-ul regional; Centrul de resurse și instrumentele sale, inclusiv Instrumentul de solicitare a calculelor statice, vor fi afișate în limba respectivă.

Î: Ce înseamnă „dovada OK”?

A: „Dovada OK” indică faptul că configurația definită a sticlei îndeplinește criteriile de stres și deviere pentru cazurile de încărcare introduse.
