Sticlă curbată

Sticla curbată le permite designerilor să-și exprime creativitatea cu construcții noi sau modernizări care se deosebesc într-un mod remarcabil de marginile pătrate și suprafețele plate care alcătuiesc majoritatea fațadelor.

Atunci când creează o clădire, arhitecții pot fi constrânși de materialele de construcție cu care lucrează.

Din fericire, când vine vorba de fațadele din sticlă și în special de sticla curbată, aceste constrângeri încep acum să se simplifice. În ultimele două decenii, s-au făcut progrese în ceea ce privește procesele de producție și tipurile de sticlă, fiind disponibile raze de curbură mai strânse, lățimi mai mari și dimensiuni generale mai mari.

Creativitatea designului poate fi materializată în suprafețe, contururi și forme noi, inclusiv forme 3D conice, sferice și cu formă liberă, în timp ce colțurile și marginile pot deveni curbate.

Îndoirea sticlei: o provocare tehnică

Ceea ce rămâne în mare parte neschimbat este influența decisivă a competenței furnizorului de sticlă în producție; când vine vorba de fabricarea sticlei exterioare curbate, controlul procesului este totul.

În timp ce cuptoarele mai mari au fost introduse pentru a satisface creșterile de scară și utilajele de îndoire au fost îmbunătățite, îndeplinirea performanțelor celor mai recente vitraje plate poate fi o provocare. Dacă sunt stăpânite, recompensele atât pentru arhitecți, cât și pentru utilizatorii clădirilor sunt semnificative.

"Pentru a respecta cele mai recente reglementări privind energia pentru clădiri, trebuie să utilizați tipuri complexe de sticlă cu peliculă, aceste pelicule fiind sensibile din punct de vedere mecanic și chimic, astfel încât este dificil să le îndoiți fără deteriorări sau pierderi în ceea ce privește randamentul. Aceasta înseamnă că îndoirea sticlei arhitecturale moderne a devenit o specializare serioasă – nu toată lumea o poate face."

Tamás Kovács, Manager European de Servicii Tehnice la Guardian Glass

Cum este realizată sticla curbată: trei procese posibile

Îndoire gravitațională

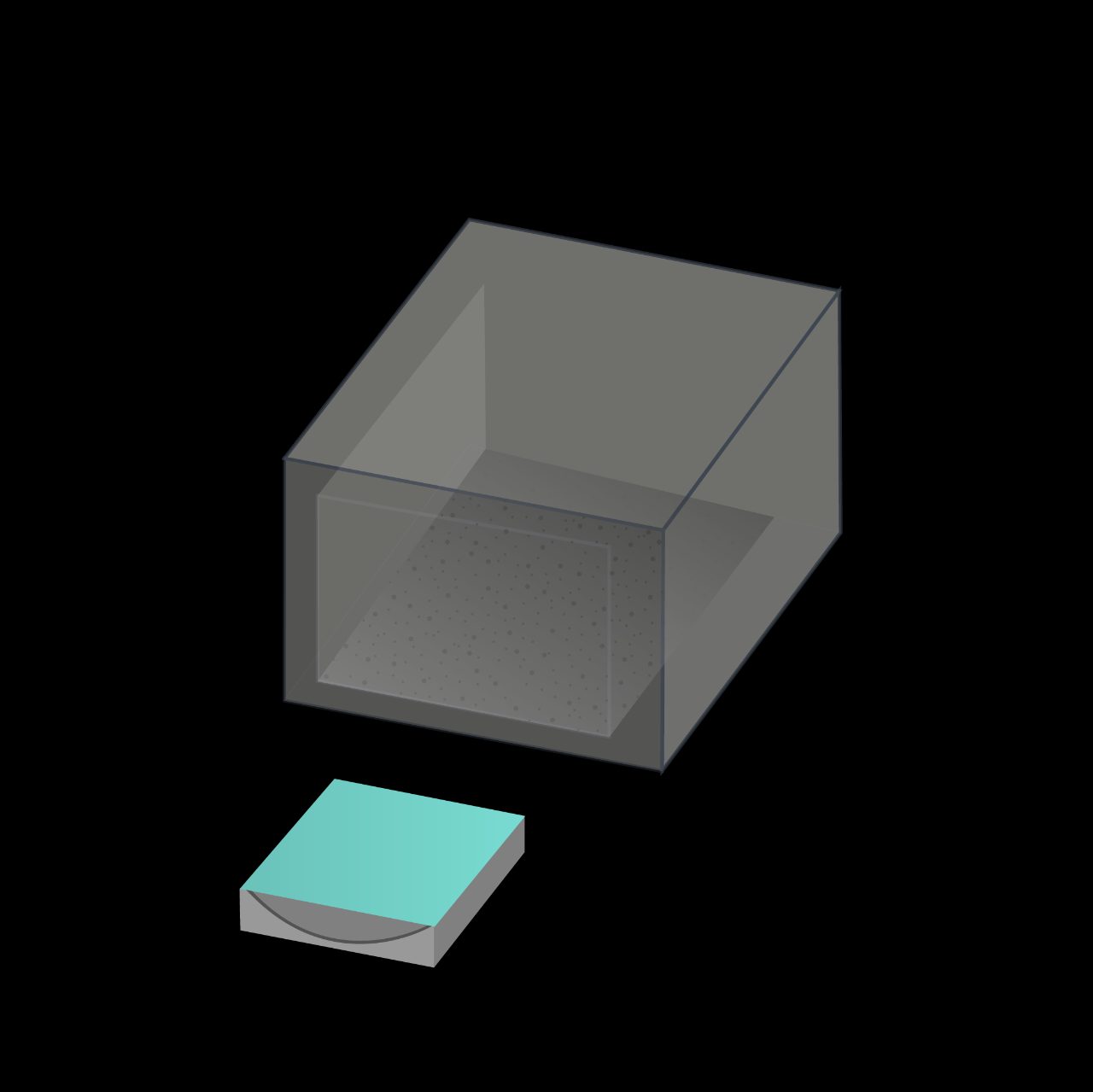

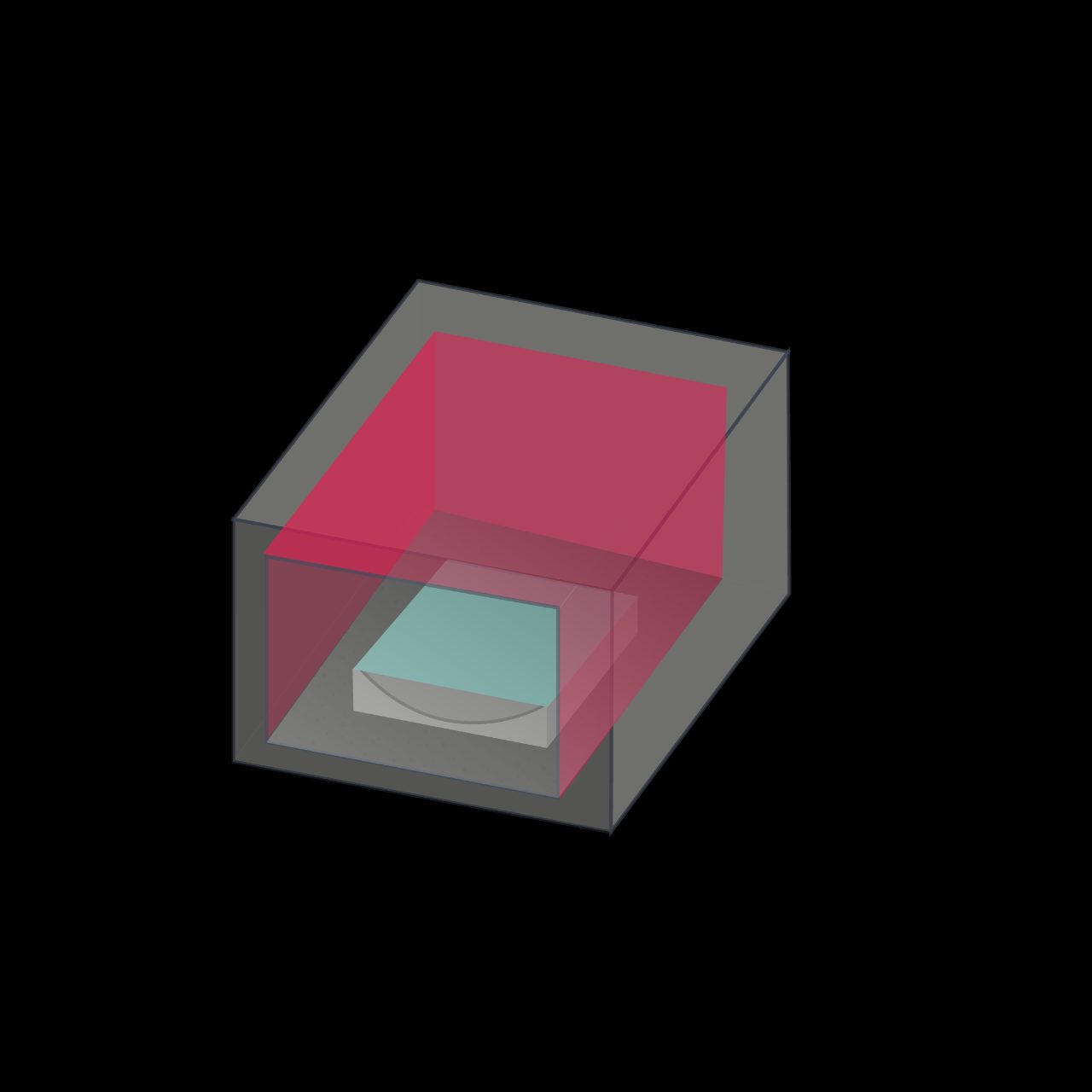

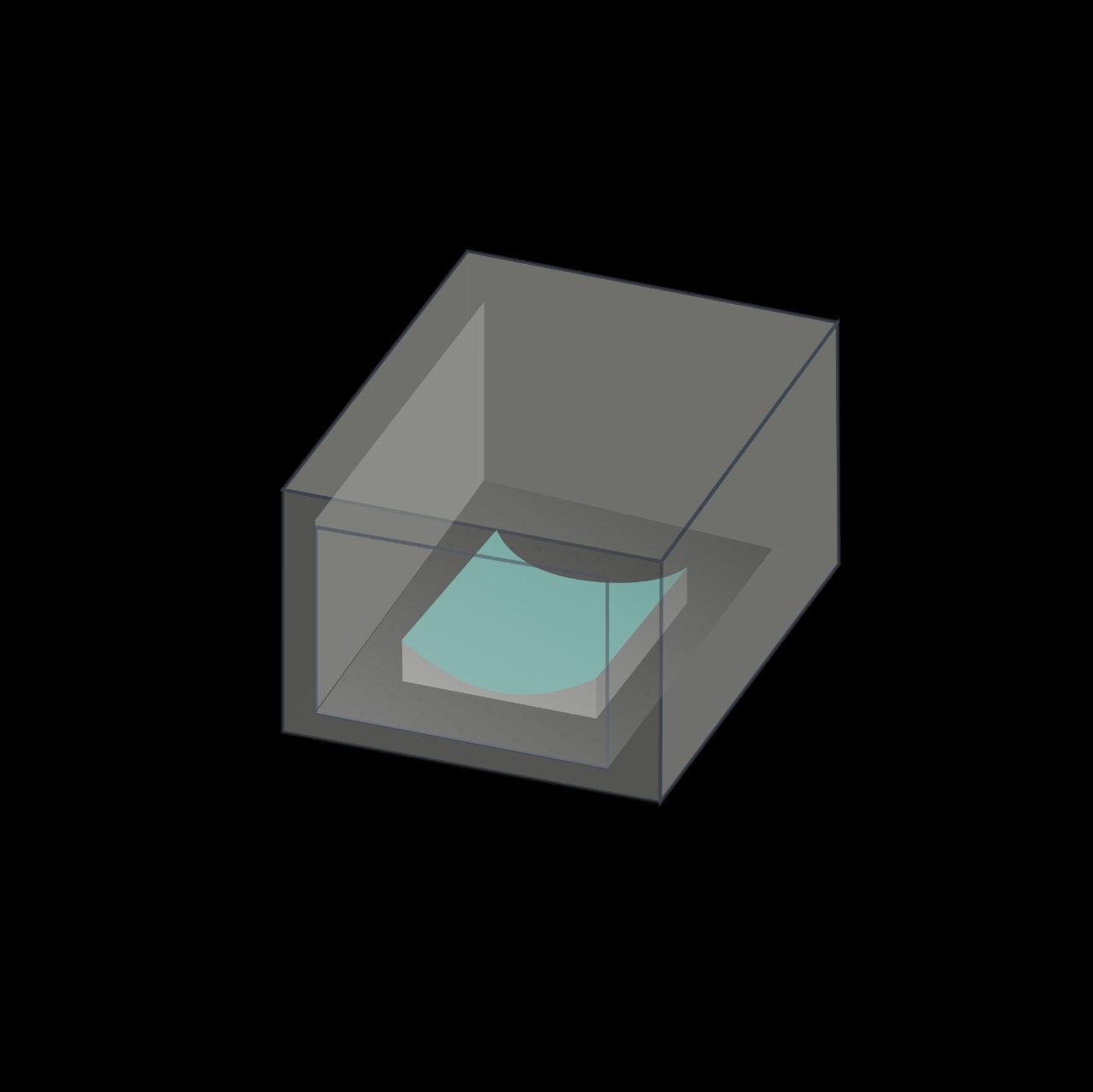

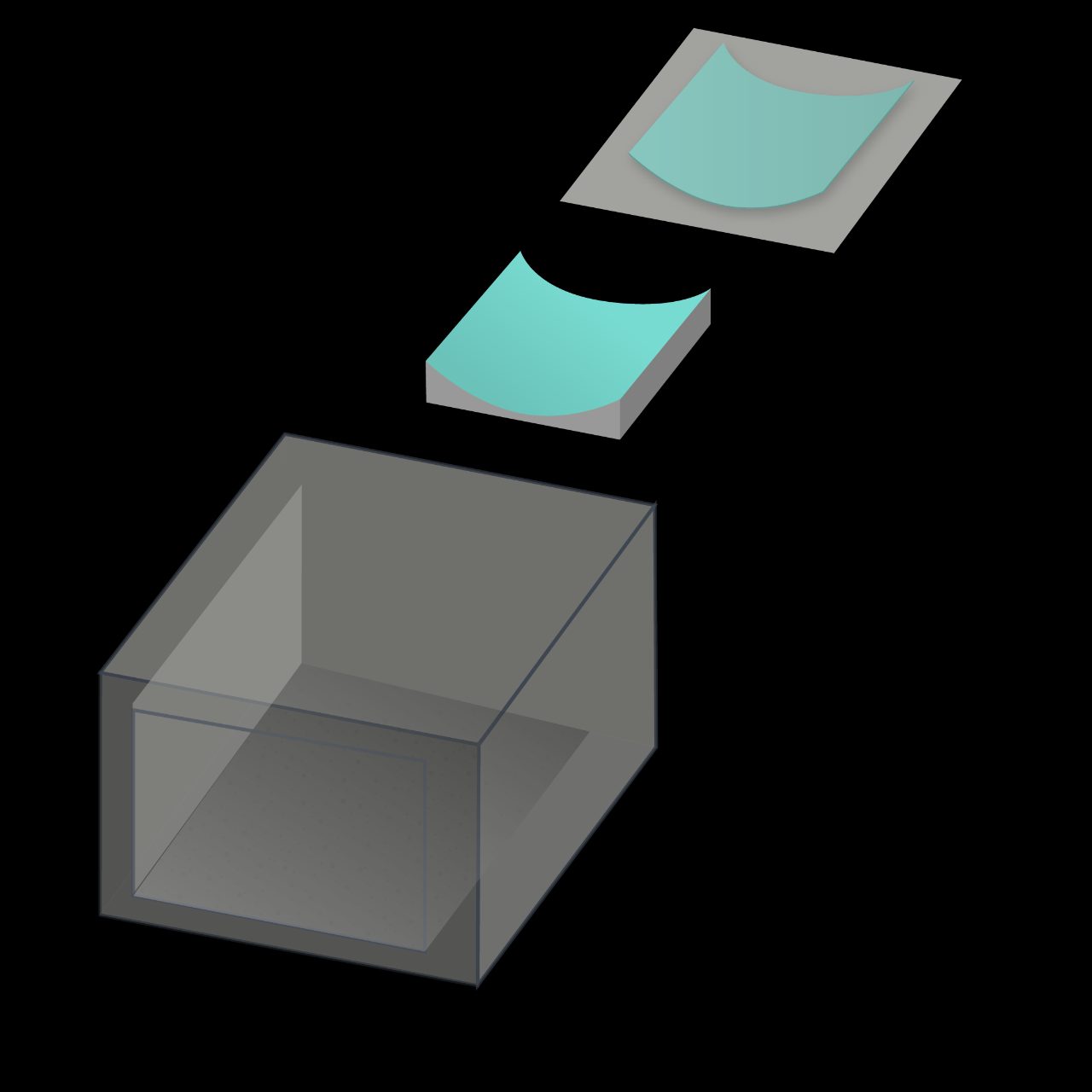

O placă de sticlă este așezată peste sau în interiorul unei matrițe curbate, în care se scufundă treptat doar cu ajutorul gravitației, după ce este încălzită la aproximativ 600°C (1100°F).

Îndoire la rece

Unitățile de sticlă termoizolantă (IGU) pot fi îndoite la rece prin capturarea mecanică a unui panou de altminteri plat într-un cadru îndoit sau, în strânsă coordonare cu un furnizor de material de etanșare structural din silicon, prin lipirea structurală a panoului de fața exterioară a cadrului.

Când panoul plat este forțat într-o stare în afara planului, tensiunile rezultate reduc capacitatea rămasă de a rezista la vânt și la alte sarcini de serviciu. Sticla tratată termic este selectată în mod obișnuit pentru aplicații cu îndoire la rece, pentru a compensa această reducere. Cu toate acestea, îndoirea la rece este utilizată în general numai pentru geometrii ușor în afara planului, cum ar fi cele cu raze mai mari de 120 inchi (3 metri). Producătorii de sticlă, materiale de etanșare și cadre trebuie să revizuiască și să aprobe fiecare aplicație.

Proiecte cu sticlă curbată realizate în colaborare cu Guardian Glass

7 St. Thomas Toronto – Canada: O combinație între designul victorian și cel contemporan

Provocarea: Armonizarea și combinarea a șase case de patrimoniu cu un turn nou cu șase etaje deasupra.

Soluția: Turn ul sinuos cu șase etaje încorporează sticlă îndoită cu conținut redus de fier, cu un model alb care să „curgă” deasupra clădirilor de patrimoniu care alcătuiesc podiumul, oferind un acompaniament uimitor fațadelor existente.

Beneficiile sticlei curbate: Peretele curbat, alb și transparent din sticlă oferă priveliști neobstrucționate pentru ocupanții din noua clădire fiind, în același timp, o emblemă a acestui cartier înstărit.

Performanțele sticlei curbate: Pelic ulele de înaltă performanță ajută la îndeplinirea criteriilor de performanță energetică, în timp ce vopseaua ceramică reduce și mai mult aportul solar. Proiectul a fost construit conform standardelor de certificare LEED Gold.

Credite:

• Arhitect: Hariri Pontarini Architects
• Placare: BVGlazing Systems
• Procesator de sticlă curbată: SBG – Standard Bent Glass
• Descoperiți mai multe despre sticla utilizată

Elbphilharmonie, Hamburg, Germania: Curbe complexe

Provocarea: Crearea unei săli de concerte avansate din punct de vedere acustic, una dintre cele mai mari din lume, cu o fațadă care evoluează în funcție de vreme și mediu, dar care permite eleganța necesară proiectului.

Soluția: tehnici 3D de ultimă generație pentru conturarea sticlei curbate. Panourile din sticlă curbată sunt, în unele cazuri, sculptate deschis pentru a transforma o fațadă simplă într-un uriaș cristal de cuarț.

Beneficiile sticlei curbate: Fațada surprinzătoare se schimbă pe măsură ce captează reflexiile cerului, apei și orașului. Deschiderile în formă de boltă oferă priveliști spectaculoase, teatrice asupra râului Elba și centrului orașului Hamburg.

Performanță sticlă curbată: Stratul de acoperire de înaltă performanță și-a menținut funcționalitatea în timpul procesului de modelare 3D pentru a îndeplini performanțele energetice necesare și estetica.

Credite:

• Arhitect: Herzog & de Meuron

• Placare: Josef Gartner GmbH
• Procesator de sticlă curbată: SunGlass Srl
• Descoperiți mai multe despre sticla utilizată


One Blackfriars London – Regatul Unit – Fațada dublu curbată

Provocarea: Creați o clădire inspirată de faimoasa vază Lansetti II, respectând în același timp protecția solară și izolația termică necesare.

Curbura trebuia să se încadreze în măsurători foarte precise, iar sticla trebuia, de asemenea, să ofere o culoare curată, o reflectanță minimă și o transparență ridicată.

Soluția: o fațadă double skin i-a permis arhitectului să creeze o formă sculpturală frumoasă și performantă din punct de vedere funcțional și arhitectural.

Beneficiile sticlei curbate: Peste 5.000 de panouri cu o singură curbură și dublu curbate și panouri conice din sticlă cu conținut redus de fier au permis crearea unei clădiri fără linii drepte

Credite:

• Arhitect: SimpsonHaugh

• Dezvoltatori: St. George

• Procesator de sticlă curbată: ?

• Descoperiți mai multe despre sticla utilizată


Mai multe opțiuni de proiectare fără a compromite performanțele energetice
