Gebogene Fassaden
Gewölbtes Glas
Designflexibilität ohne Kompromisse bei der Energieleistung
Mit gebogenem Glas können Designer mit Neukonstruktionen oder Nachrüstungen, die sich von den quadratischen Kanten und flachen Oberflächen der meisten Fassaden abheben, ein Statement setzen.
Bei der Planung eines Gebäudes können Architekten durch die Baumaterialien, mit denen sie arbeiten, eingeschränkt sein.
Glücklicherweise werden diese Einschränkungen bei Glasfassaden und besonders gebogenem Glas jetzt allmählich weniger. In den letzten zwei Jahrzehnten wurden Fortschritte in Bezug auf Produktionsprozesse und Glastypen gemacht, die engere Radien, größere Breiten und größere Gesamtabmessungen bieten.
Designkreativität lässt sich in Form neuer Oberflächen, Konturen und Formen entfalten, einschließlich konischer, kugelförmiger und freiförmiger 3D, während Ecken und Kanten zu Kurven aufgeweicht werden können.
Das Biegen von Glas: ein technisches Know-how
Was weitgehend unverändert bleibt, ist der entscheidende Einfluss der Expertise des Glaslieferanten in der Produktion; bei der Herstellung von gebogenem Außenglas ist die Prozesssteuerung alles.
Während größere Öfen eingeführt wurden, um die Zunahme der Größe zu berücksichtigen, und Biegemaschinen verbessert wurden, kann die Anpassung an die Leistung der neuesten Flachverglasung eine Herausforderung darstellen. Wenn sie beherrscht wird, sind die Vorteile für Architekten und Gebäudenutzer gleichermaßen prägnant.
"Um die neuesten Energievorschriften für Gebäude zu erfüllen, müssen Sie komplexe, beschichtete Glasarten verwenden. Diese Beschichtungen sind mechanisch und chemisch empfindlich, sodass es schwierig ist, sie ohne Beschädigung oder Verlust in Bezug auf den Ertrag zu biegen. Das Biegen von modernem architektonisch beschichtetem Glas ist zu einer bedeutenden Spezialisierung geworden – nicht jeder kann es."
Tamás Kovács, European Technical Services Manager bei Guardian Glass
Wie gebogenes Glas hergestellt wird: drei mögliche Prozesse
Schwerkraftbiegen
Eine Glasplatte wird über oder in eine gebogene Form gelegt, in die sie nach dem Erwärmen auf etwa 600 °C (1100 °F) allein durch Schwerkraft allmählich sinkt.

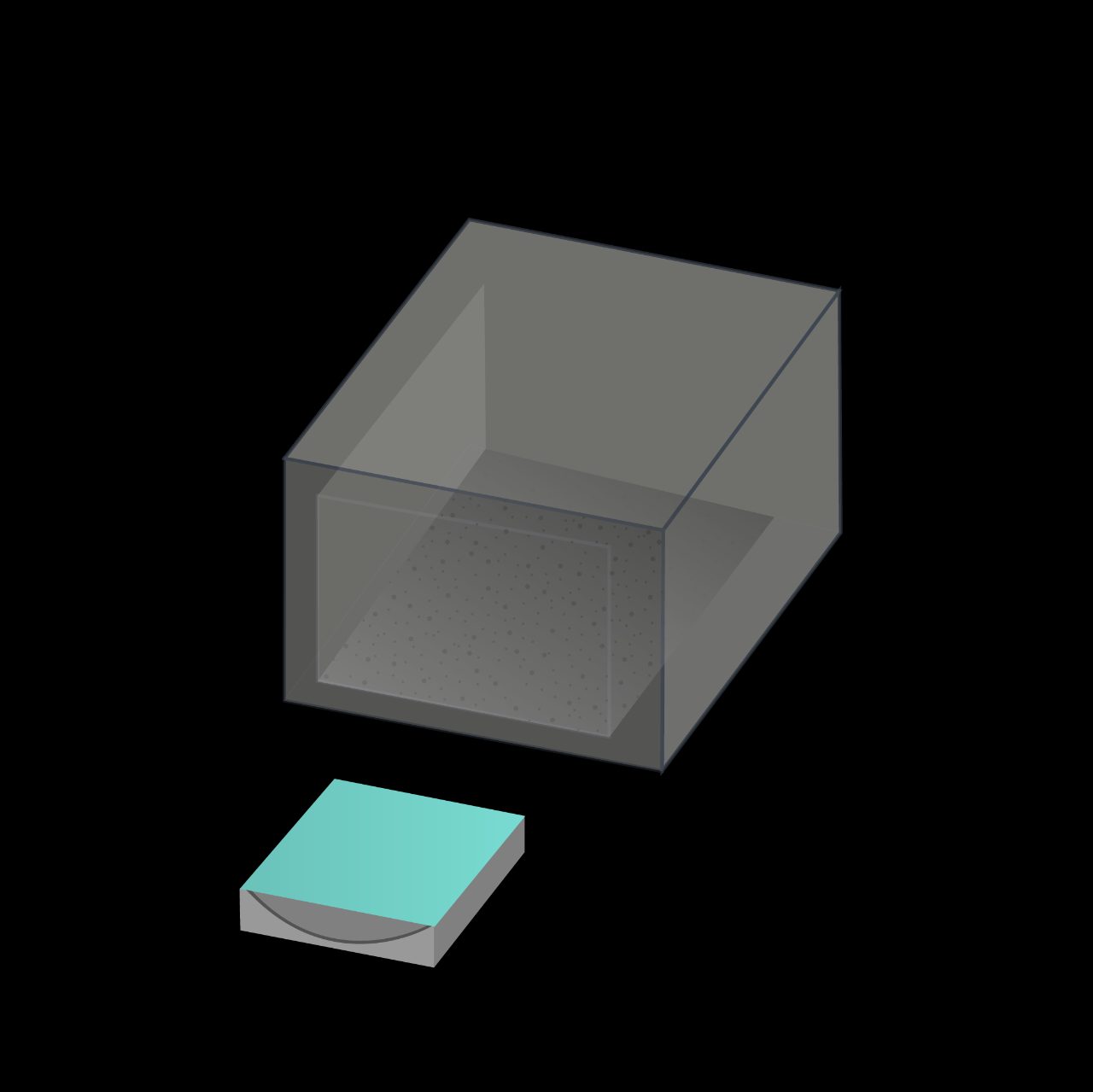

1. Das Flachglas wird auf die Form gelegt

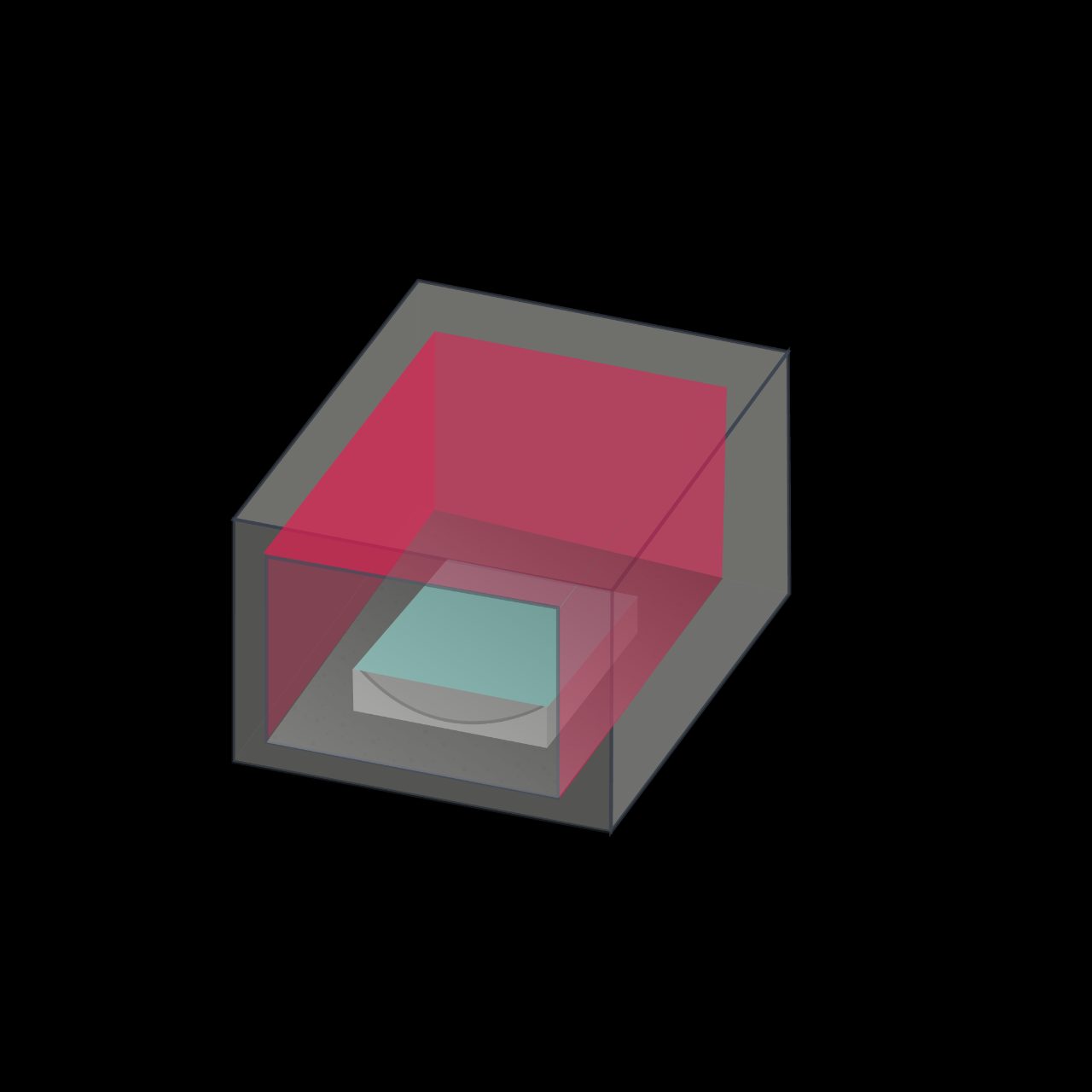

2. Das Glas wird auf ca. 600 °C (1100 °F) erhitzt

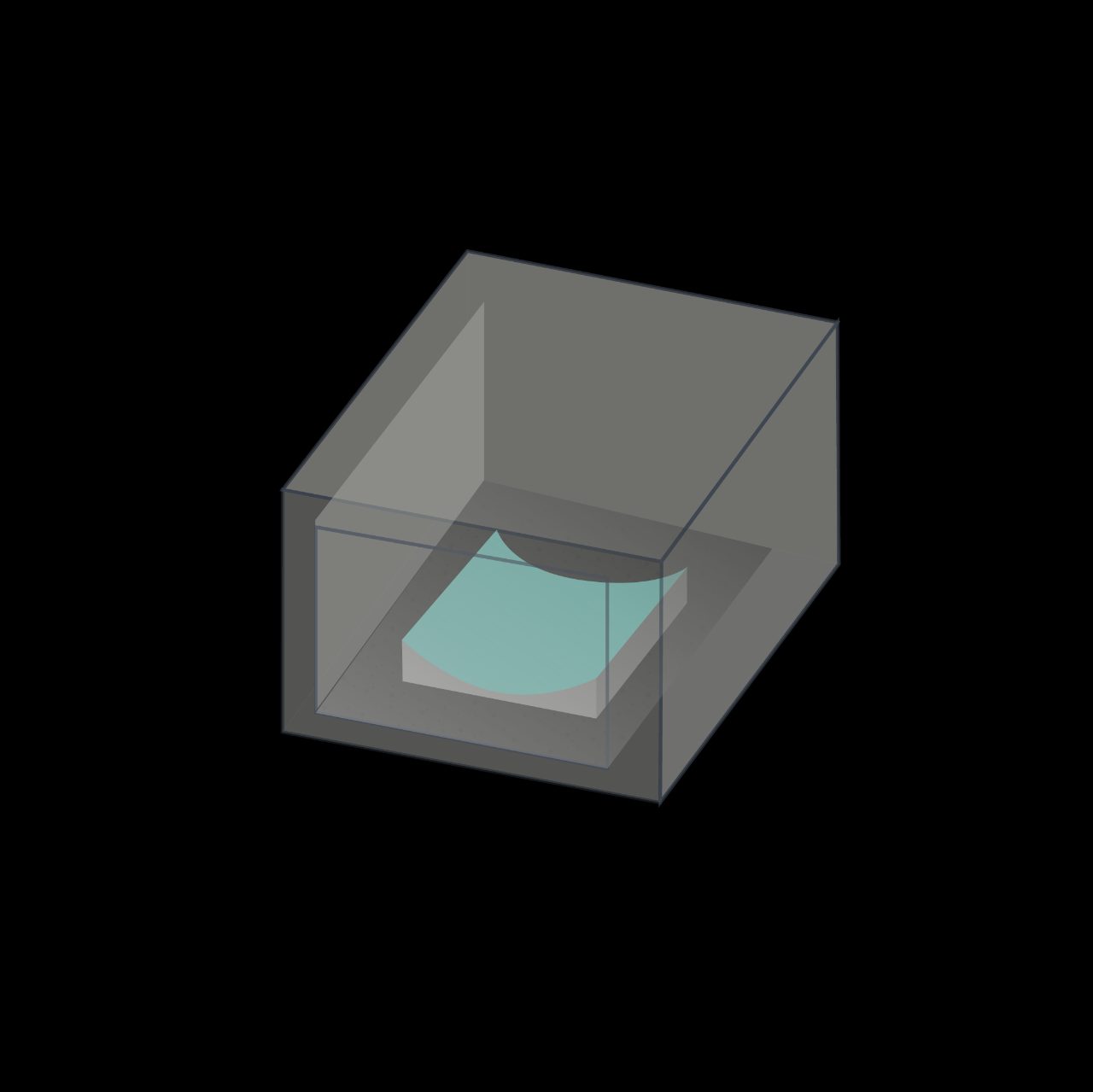

3. Das Glas sinkt durch Schwerkraft und nimmt die Form an

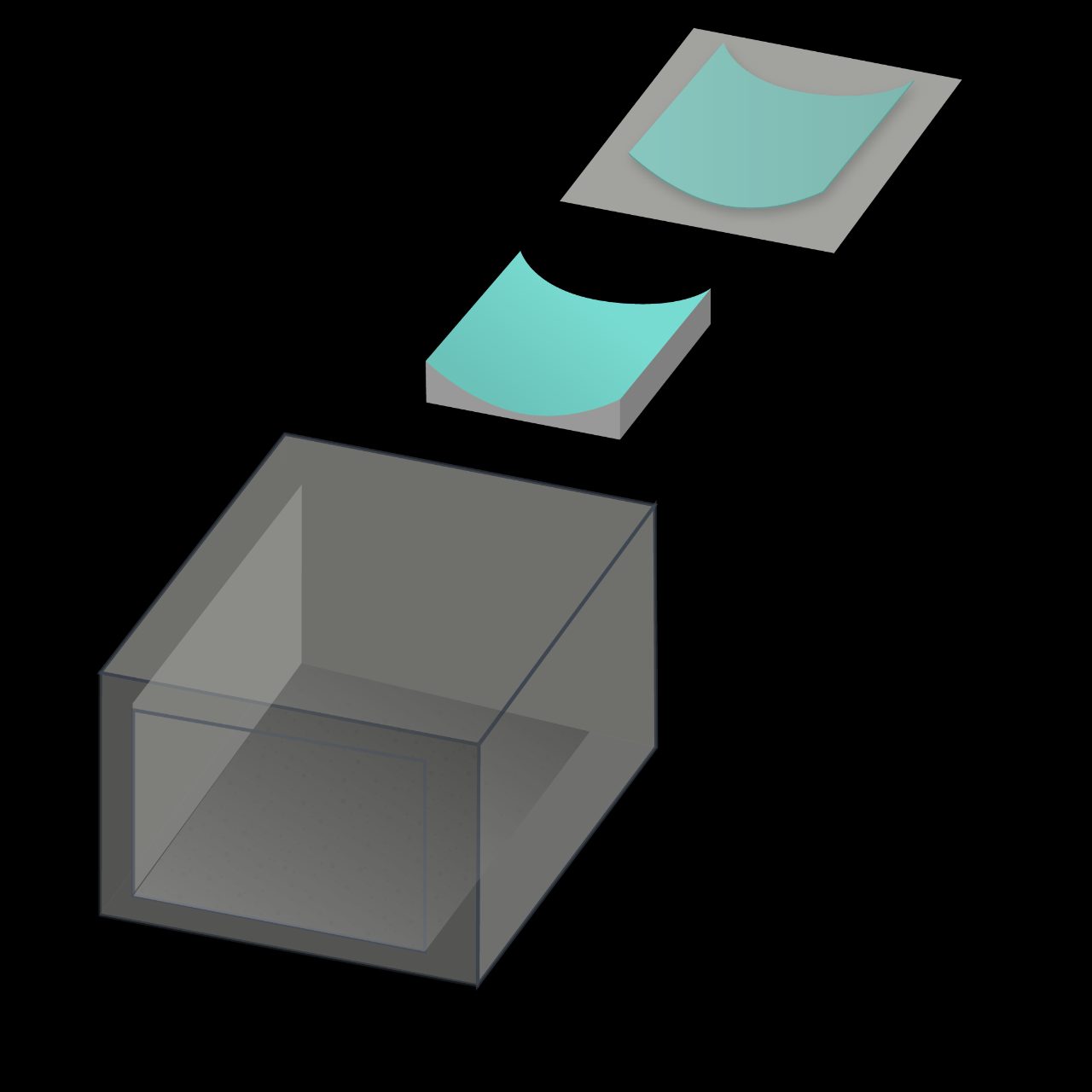

4. Das gebogene Glas kühlt langsam ab
Dies verhindert sowohl Welligkeitverzerrung als auch Anisotropie, und obwohl gehärtetes oder Sicherheitsglas nicht verwendet werden kann, können Laminate hinzugefügt werden, um Sicherheitsmerkmale zu bieten. Es bleibt jedoch ein zeitaufwändiger Prozess, und Beschichtungen müssen einer längeren Heizdauer standhalten.

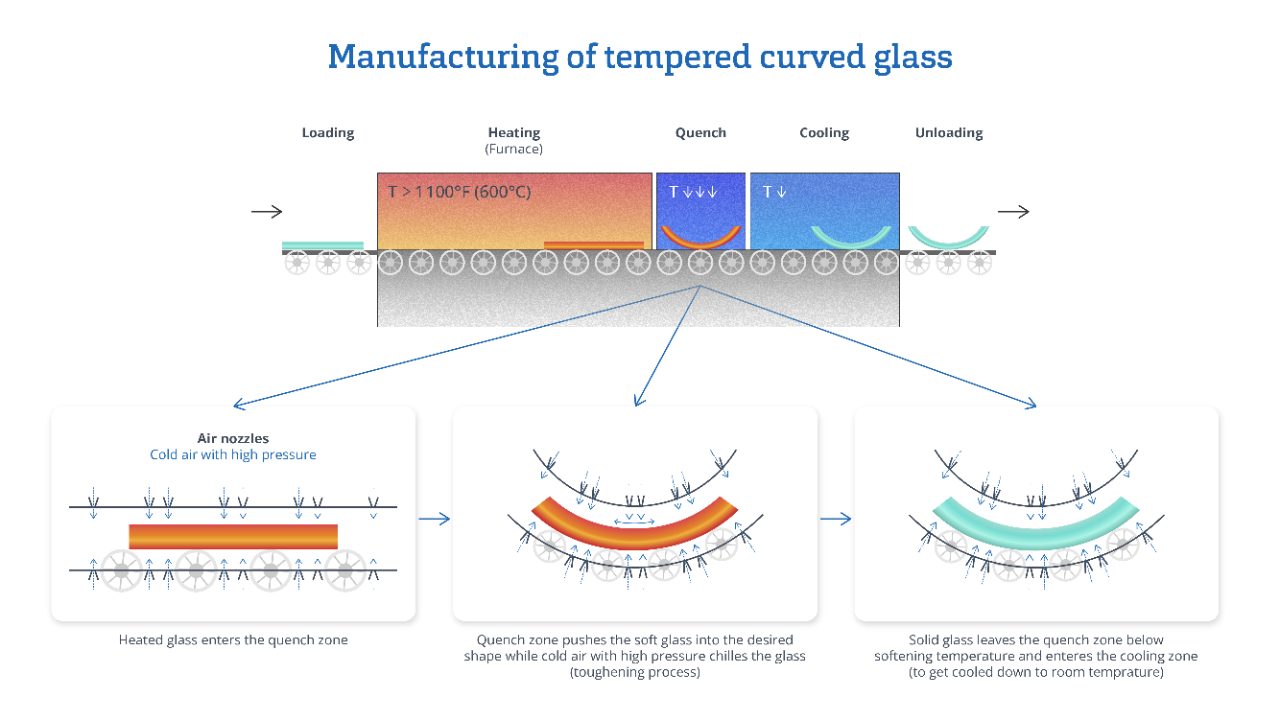

Wärmebehandeltes Biegen
Eine Alternative besteht darin, das Glas während der Wärmebehandlung in einem Ofen zu biegen, der das Glas entweder vollständig härtet oder gleichzeitig wärmebehandelt. Der Prozess ähnelt dem Temperierungs- oder Wärmebehandlungsprozess, wobei der einzige Unterschied das Vorhandensein eines flexiblen Bereichs im Temperierungsofen ist. Er ist viel schneller als der Schwerkraftbiegeprozess, stellt jedoch die Herausforderung möglicher optischer Verzerrungen dar, die typischerweise während der Heiz- oder Schnellabschreck-/Kühlphasen entstehen. Darüber hinaus können bei bestimmten Beschichtungen nur konkave und zylindrische Formen hergestellt werden.
Kaltbiegen
Isolierglaseinheiten (IGUs) können kalt gebogen werden, indem eine ansonsten flache Platte innerhalb eines gebogenen Rahmens mechanisch erfasst wird oder in enger Abstimmung mit einem strukturellen Silikondichtmittellieferanten die Platte strukturell mit der Außenseite des Rahmens verbunden wird.
Wenn die flache Platte in einen außerplanmäßigen Zustand erzwungen wird, verringern die resultierenden Spannungen die verbleibende Kapazität, um Wind und anderen Betriebslasten standzuhalten. Wärmebehandeltes Glas wird üblicherweise für kalt gebogene Anwendungen ausgewählt, um diese Reduzierung auszugleichen. Nichtsdestotrotz wird Kaltbiegung in der Regel nur für Geometrien mit leichter Biegung verwendet, z. B. solche mit Radien von mehr als 3 Metern (120 Zoll). Hersteller von Glas-, Dichtungs- und Rahmen-Produkten sollten jede Anwendung prüfen und genehmigen.
Möchten Sie mehr über Glas erfahren?
Guardian Glass bietet Ihnen eine interaktive Möglichkeit, Ihr Wissen über Glas zu erweitern. Verbinden Sie sich mit dem Training Center, um ein CEU-Modul und mehr zu starten!
Gewölbte Glasprojekte in Zusammenarbeit mit Guardian Glass
7 St. Thomas Toronto – Kanada: Eine Mischung aus viktorianischem und modernem Design
Die Herausforderung: Harmonisieren und verschmelzen von sechs historischen Stadthäusern mit einem neuen, sechsstöckigen Turm darüber.
Die Lösung: Der geschwungene, sechsstöckige Turm besteht aus eisenarmem gebogenem Glas mit einem weißen Muster, das über die historischen Gebäude strömt, die sein Podium bilden, und bietet eine atemberaubende Ergänzung zu den bestehenden Fassaden.
Die Vorteile von gebogenem Glas: Die gewölbte, weiße und klare Glasfassade bietet den Bewohnern des neuen Gebäudes eine ungehinderte Aussicht und setzt gleichzeitig ein Statement in dem gehobenen Viertel.
Leistung von gebogenem Glas: Die Hochleistungsbeschichtungen tragen dazu bei, die Kriterien für die Energieleistung zu erfüllen, während die Emaille den solaren Wärmeeintrag weiter verringert. Das Projekt wurde gemäß den LEED Gold-Zertifizierungsstandards gebaut.
Beteiligte:
- Architekt: Hariri Pontarini Architects
- Dachdecker: BVGlazing Systems
- Verarbeiter von gebogenem Glas: SBG – Standard Bent Glass
- Erfahren Sie mehr über das verwendete Glas
Elbphilharmonie Hamburg – Deutschland: Komplexe Kurven
Die Herausforderung: Schaffen eines akustisch fortschrittlichen Konzertsaals, der zu den größten der Welt zählt, mit einer Fassade, die sich je nach Wetter und Umgebung ändert und gleichzeitig die erforderliche Eleganz ermöglicht, die das Projekt verlangte.
Die Lösung: modernste 3D-Techniken zur Formung von gebogenem Glas. Die gebogenen Glasplatten sind teilweise durchbrochen, um eine einfache Fassade in einen riesigen Quarzkristall zu verwandeln.
Vorteile von gebogenem Glas: Die überraschende Fassade verändert sich, während sie die Reflexionen des Himmels, des Wassers und der Stadt einfängt. Die gewölbeförmigen Öffnungen bieten einen spektakulären, theatralischen Blick auf die Elbe und die Innenstadt von Hamburg.
Leistung von gebogenem Glas:Die Hochleistungsbeschichtung hat ihre Funktionalität während des 3D-Formprozesses beibehalten, um die erforderliche Energieleistung und Ästhetik zu erfüllen.
Beteiligte:
- Architekt: Herzog & de Meuron
- Dachdecker: Josef Gartner GmbH
- Verarbeiter von gebogenem Glas: SunGlass Srl
- Erfahren Sie mehr über das verwendete Glas
One Blackfriars London – Vereinigtes Königreich – Die doppelt gebogene Fassade
.jpg.transform/rendition-1280-keep/img.jpg)
.jpg.transform/rendition-1280-keep/img.jpg)
Die Herausforderung: Bauen eines Gebäudes, das von der berühmten Lansetti-II-Vase inspiriert ist und gleichzeitig den erforderlichen Sonnenschutz und die erforderliche Wärmedämmung bietet.
Die Krümmung musste sehr genau bemessen werden, und das Glas musste zudem eine ‚saubere‘ Farbgebung und hohe Transparenz vereinen.
Die Lösung: eine Doppelhautfassade ermöglichte es dem Architekten, eine wunderschöne skulpturale Form zu schaffen, die funktional und architektonisch funktioniert.
Vorteile von gebogenem Glas: Mehr als 5.000 einfach- und doppelt gebogene Platten und sich verjüngende Platten aus eisenarmem Glas ermöglichten die Schaffung eines Gebäudes ohne gerade Linien
Beteiligte:
- Architekt: SimpsonHaugh
- Bauträger: St. George
- Verarbeiter von gebogenem Glas: ?
- Erfahren Sie mehr über das verwendete Glas
Mehr Designoptionen ohne Beeinträchtigung der Energieeffizienz
Die Entwicklung von beschichtetem Hochleistungsglas hat dazu beigetragen, den Sonnenschutz, die Wärmedämmung und die akustischen Eigenschaften von Glas zu verbessern, aber bis vor nicht allzu langer Zeit lag das Problem darin, die ästhetische und energietechnische Qualität des beschichteten Glases beim Biegen zu erhalten. Die jüngsten Fortschritte in der Glasbeschichtungstechnologie ermöglichen es nun, eine komplexe gebogene Fassade zu erreichen, die dazu beiträgt, ein Gebäude energieeffizienter und für Arbeit oder Leben komfortabler zu gestalten.
