Pour réduire la pollution sonore
Le bruit est une nuisance courante qui peut facilement pénétrer dans nos environnements, de la sirène d’urgence occasionnelle qui perturbe votre sommeil au bruit de circulation constant pendant que vous travaillez. Des recherches ont montré que le bruit peut avoir un impact négatif sur votre santé et votre qualité de vie globale. En améliorant l’isolation acoustique, le verre peut contribuer à réduire les bruits indésirables, transformant vos bâtiments en espaces calmes et sereins.
- Qu’est-ce que le verre acoustique ?
- Comment le verre acoustique est-il fabriqué et comment fonctionne-t-il ?
- Quels sont les avantages du verre acoustique feuilleté ?
- Comment la performance acoustique est-elle mesurée ?
- Outil d’estimation acoustique
- Quels autres éléments peuvent améliorer les performances acoustiques d’un vitrage isolant (IGU) ?
Qu’est-ce que le verre acoustique ?
En général, plus le verre est épais ou lourd, plus la réduction du bruit est importante. Par conséquent, l’efficacité de réduction du bruit augmente avec l’épaisseur du verre. Cependant, l’utilisation du verre feuilleté offre d’autres avantages de l’isolation acoustique. Lors du remplacement d’un seul verre par un verre feuilleté, avec la même épaisseur globale, l’isolation acoustique est considérablement améliorée.
Comment le verre acoustique est-il fabriqué et comment fonctionne-t-il ?
Le verre feuilleté se compose de deux ou plusieurs couches de verre qui sont collées de manière permanente avec une ou plusieurs couches intermédiaires de polymère à l’aide de la chaleur et de la pression. Le verre feuilleté augmente l’isolation acoustique en découplant les vitres de verre et en amortissant les vibrations générées par les ondes sonores.
Découvrez dans cette vidéo comment le verre feuilleté est fabriqué :
Logiforme
Des intercalaires acoustiques en PVB spéciales sont également disponibles pour optimiser les performances acoustiques du verre. Ces produits se composent d’une construction multicouche utilisant un PVB standard avec un noyau acoustique doux spécial :
- Matériau PVB standard
- Noyau acoustique souple
- Intercalaire PVB acoustique
- Verre
Quels sont les avantages du verre acoustique feuilleté ?
Réduction du bruit
Le principal avantage du verre acoustique est son efficacité dans la réduction de la transmission sonore. Il permet de réduire les bruits extérieurs tels que la circulation, la construction et les bruits de rue, tout en minimisant le bruit intérieur dans un bâtiment. Il en résulte un environnement intérieur calme et serein, qui peut améliorer le confort, la productivité et la concentration.
Sécurité et sûreté
Lorsqu’il est soumis à une force d’impact suffisante, le verre feuilleté peut se briser. Cependant, les fragments de verre ont tendance à adhérer à l’intercalaire en plastique, ce qui contribue à réduire le risque de blessures dues aux fragments de verre brisé. Des compositions spécifiques de verre feuilleté peuvent être utilisées pour les applications qui nécessitent une sécurité anti-intrusion ou d’entrée forcée, ainsi que pour l’atténuation balistique et des explosions, ou la résistance aux ouragans.
Protection anti-UV
Le verre feuilleté peut absorber jusqu’à 99 % des rayons UV nocifs, qui sont responsables de la décoloration jusqu’à 50 % des surfaces intérieures. Cette protection permet de garder les surfaces intérieures et les meubles neufs plus longtemps.
Efficacité énergétique
Combiné à des couches haute performance ou à faible émissivité, le verre feuilleté peut contribuer à améliorer l’efficacité énergétique des bâtiments en offrant des propriétés d’isolation thermique et/ou de contrôle solaire.
Comment la performance acoustique est-elle mesurée ?

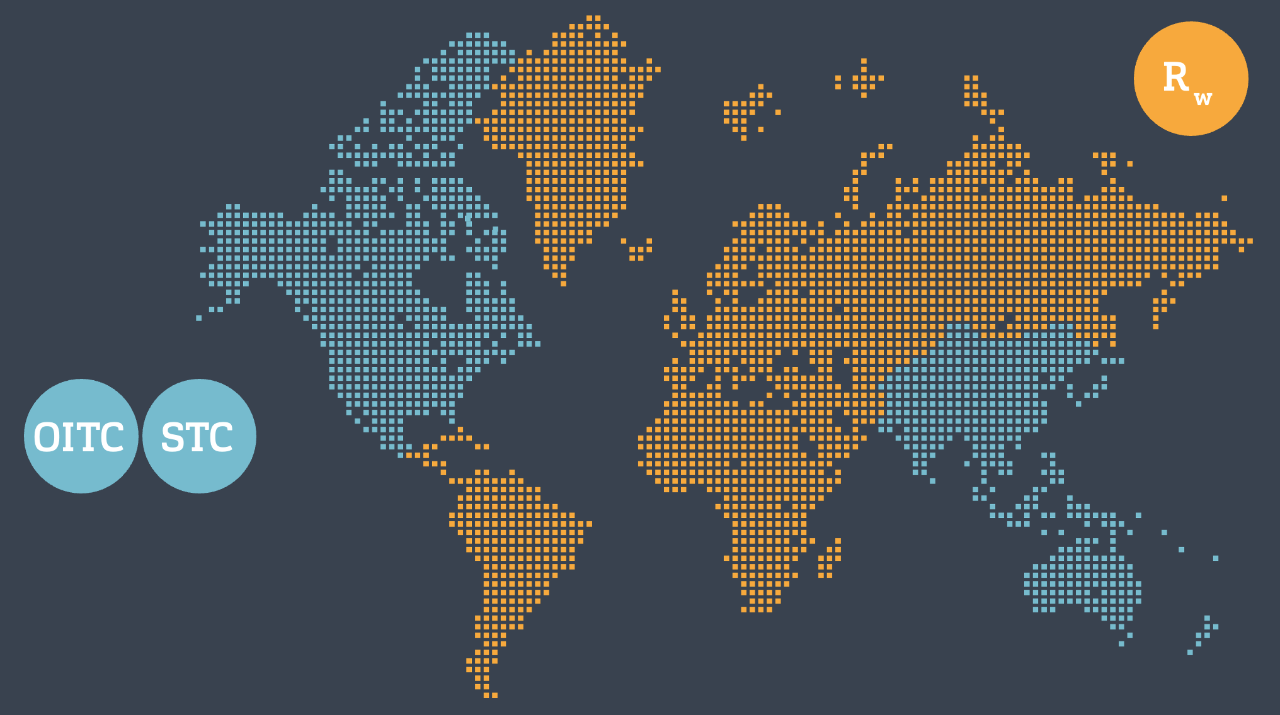

L’indice acoustique peut être utilisé pour mesurer l’isolation acoustique des éléments du bâtiment et varie en fonction de la région du monde. Par exemple, Rw est utilisé en Europe tandis que les évaluations OITC et STC sont utilisées en Amérique du Nord. D’autres régions peuvent utiliser une option ou l’autre.

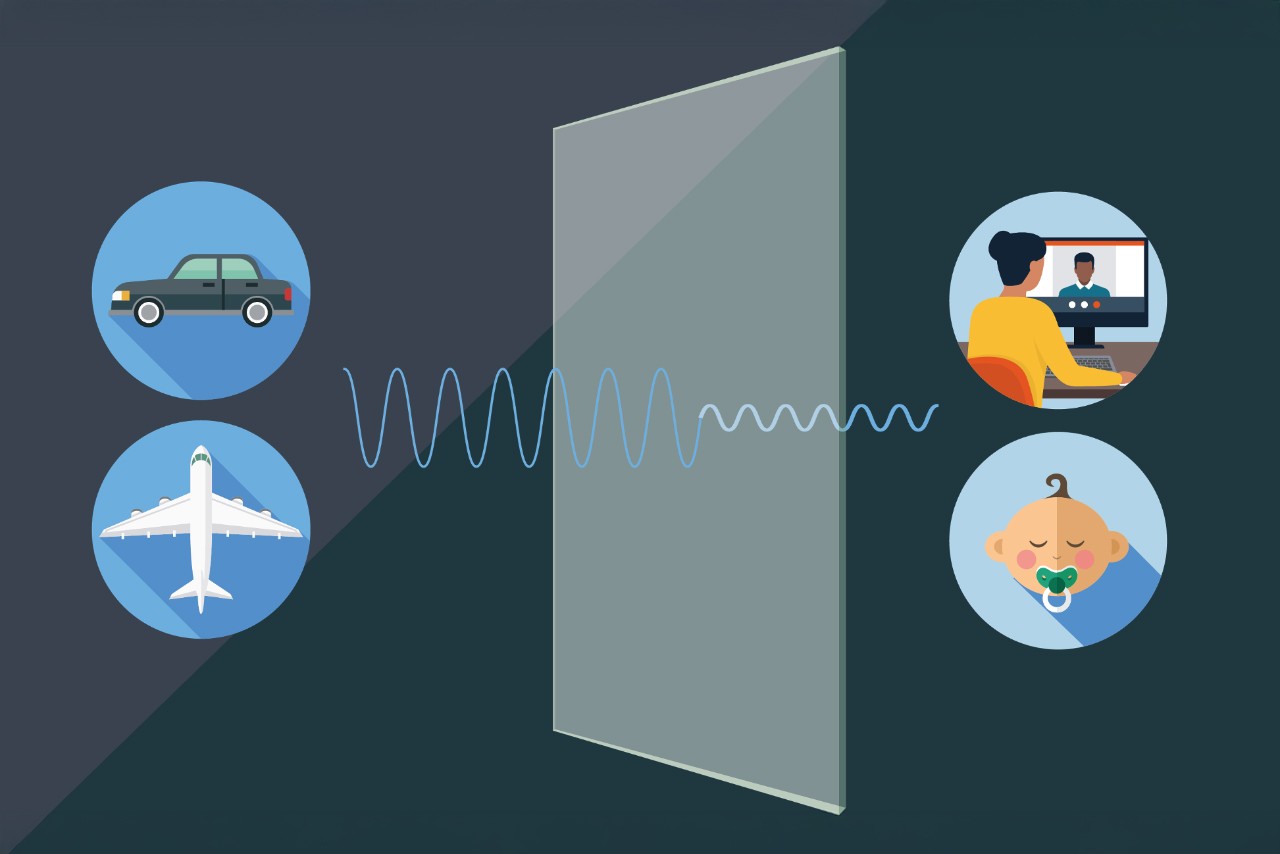

Classe de transmission extérieur-intérieur (OITC)
L’indice OITC est un indice à un seul chiffre calculé à partir des valeurs de perte de transmission sonore mesurées à partir d’un test acoustique. Il est calculé sur la base de la norme ASTM E 1332 à l’aide de données de perte de transmission sonore mesurées entre 80 et 5 000 Hz. Le niveau de basse fréquence représente les ondes sonores de l’extérieur d’un bâtiment telles que celles du trafic routier et ferroviaire, et des décollages d’avions à proximité. L’indice OITC est recommandé pour le vitrage extérieur.

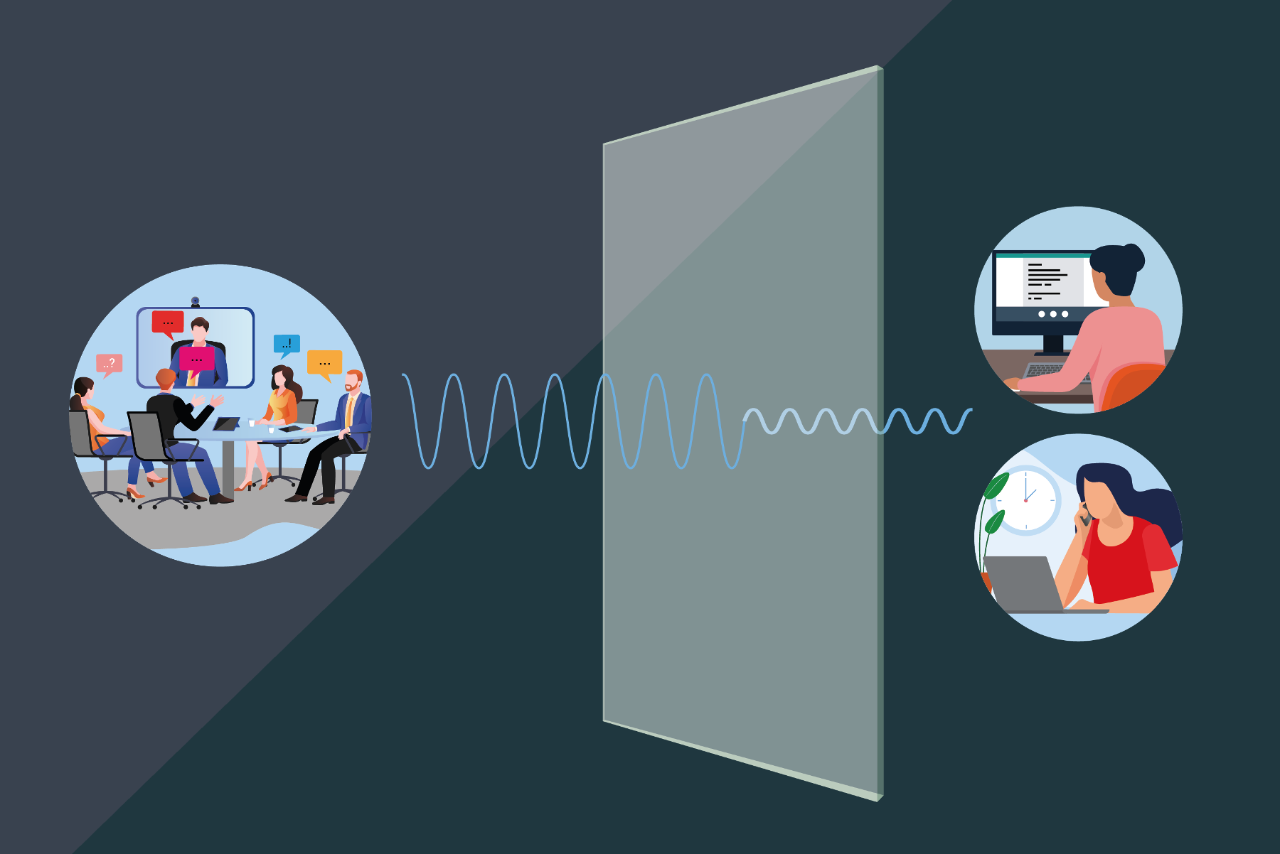

Classe de transmission acoustique (STC)
Le STC est également une valeur nominale à un seul chiffre calculée à partir des valeurs de perte de transmission sonore mesurées à partir d’un test acoustique. Il est déterminé conformément à ASTM E413 à l’aide de données de perte de transmission sonore mesurées entre 100 et 5 000 Hz. L’évaluation couvre les sources sonores générées dans les intérieurs des bâtiments tels que la parole humaine, la radio et la télévision. La classification STC est recommandée pour le vitrage intérieur.
Indice d’affaiblissement acoustique pondéré (Rw)
La mesure la plus couramment utilisée en Europe est le facteur moyen de réduction du bruit, également connu sous le nom de Rw. Nous appliquons des facteurs de correction supplémentaires au Rw qui représentent les écarts d’isolation acoustique en fonction de la source sonore.
Le Rw représente l’indice global (dB), le C représente le facteur de correction pour les fréquences plus élevées et le Ctr représente le facteur de correction pour les fréquences plus basses (bruit de circulation typique).
En fonction de la source du bruit, le vitrage correct doit être sélectionné en déterminant s’il est exposé à des basses fréquences ou à des hautes fréquences.
Dans cet exemple, le facteur de réduction est de -1 db, ce qui donne une valeur acoustique totale de 41 dB, et le facteur de réduction Ctr est de -5 dB, ce qui donne une valeur acoustique totale de 37 dB.
| Rw = 42 (-1 ; -5) | |
| Rw | = 42 dB |
| Rw +C = 42 - 1 | = 41 dB |
| Rw +Ctr = 42 - 5 | = 37 dB |
Outil d’estimation acoustique
Les propriétés de contrôle acoustique du vitrage peuvent être estimées à l’aide de modèles informatiques. Différents logiciels existent pour estimer les performances acoustiques des différents types de vitrage.
Grâce à l’assistant acoustique Guardian Glass, les utilisateurs ont la possibilité d’estimer les performances acoustiques du vitrage, de trouver des solutions de vitrage pour répondre aux performances acoustiques ou d’afficher directement la liste des performances acoustiques liées aux différents types de vitrage.
L’estimation des performances acoustiques est basée sur des hypothèses de similarité des composants qui sont dérivées des données mesurées et de l’interpolation. Dans cette approche, il était possible d’étendre la base de données des valeurs des certificats de test. Il est important de se rappeler qu’il n’existe actuellement aucune norme décrivant comment estimer les caractéristiques acoustiques du vitrage.
Besoin d’estimer les performances acoustiques d’un vitrage
Guardian Glass vous offre une multitude de notes techniques, d’outils, y compris l’assistant acoustique, et d’apprentissages en ligne pour améliorer vos connaissances sur le verre et vous aider à spécifier le verre le plus approprié pour votre projet. Visitez notre Centre de ressources pour en savoir plus !
Quels autres éléments peuvent améliorer les performances acoustiques d’un vitrage isolant (IGU) ?
De nombreux paramètres influencent les performances acoustiques globales d’une enveloppe de bâtiment telles que le système d’encadrement, l’étanchéité, l’installation de vitrage et autres. En ce qui concerne le vitrage, le plus important à mentionner, en plus de l’épaisseur du verre et de l’utilisation du verre feuilleté, sont :
La symétrie de la composition du vitrage
Une option pour optimiser les performances acoustiques du vitrage consiste à utiliser différentes épaisseurs de verre dans une composition de vitrage. L’épaisseur différente de chaque verre dans un vitrage minimise les effets de résonance en raison des différences d’épaisseur des composants du verre.
L’espace d’air de l’unité de verre isolant
L’espace intermédiaire des vitrages isolants atténue les vibrations de la vitre extérieure avant qu’elles n’atteignent la deuxième vitre intérieure. Par conséquent, plus l’espace intermédiaire est grand, plus la réduction du bruit est importante. Gardez à l’esprit que l’espace aérien plus large augmente l’épaisseur globale du vitrage et a un impact sur les performances d’isolation thermique.
Il est important de noter que le traitement thermique, les couches et la fritte céramique n’ont PAS d’impact sur l’estimation acoustique finale.
👉 Discussion d’experts
« Lorsque l’on vise à réduire les niveaux sonores dans un bâtiment, il est crucial de sélectionner le bon type de vitrage. Cependant, il est également important de prendre en compte d’autres éléments de la façade du bâtiment qui peuvent influencer les performances acoustiques globales. Des facteurs tels que les matériaux utilisés et la conception de la façade jouent un rôle dans l’obtention d’une isolation acoustique optimale. En adoptant une approche holistique et en abordant tous ces aspects, vous pouvez contribuer à réduire efficacement le bruit indésirable et à créer un environnement intérieur silencieux et confortable. »
-
