Akustisches Glas
Akustisches Glas
Um Lärmbelastung zu reduzieren
Lärm ist eine häufige Belästigung, die leicht in unsere Umgebung eindringen kann, von der gelegentlichen Notfallsirene, die Ihren Schlaf stört, bis hin zu dem ständigen Verkehrslärm während Ihrer Arbeit. Untersuchungen haben gezeigt, dass Lärm sich negativ auf Ihre Gesundheit und die allgemeine Lebensqualität auswirken kann. Durch die Verbesserung der Schalldämmung kann Glas dazu beitragen, unerwünschte Geräusche zu reduzieren und Ihre Gebäude in ruhige, ruhige Räume zu verwandeln.
Was ist Akustikglas?
Im Allgemeinen gilt: Je dicker oder schwerer das Glas ist, desto größer ist die Lärmreduzierung. Daher nimmt die Schallreduzierungseffizienz mit zunehmender Glasdicke zu. Die Verwendung von Verbundglas bietet jedoch weitere Vorteile der akustischen Isolierung. Beim Austausch einer einzelnen Glasscheibe durch eine Verbundscheibe mit derselben Gesamtdicke wird die Schalldämmung erheblich verbessert.
Wie wird Akustikglas hergestellt und wie funktioniert es?
Laminiertes Glas besteht aus zwei oder mehreren Glasschichten, die mit einer oder mehreren Polymerzwischenschichten mit Wärme und Druck dauerhaft verbunden sind. Laminiertes Glas erhöht die Schalldämmung, indem die Glasscheiben entkoppelt und die von den Schallwellen erzeugten Vibrationen gedämpft werden.
Sehen Sie in diesem Video, wie Verbundglas hergestellt wird:
Logiform

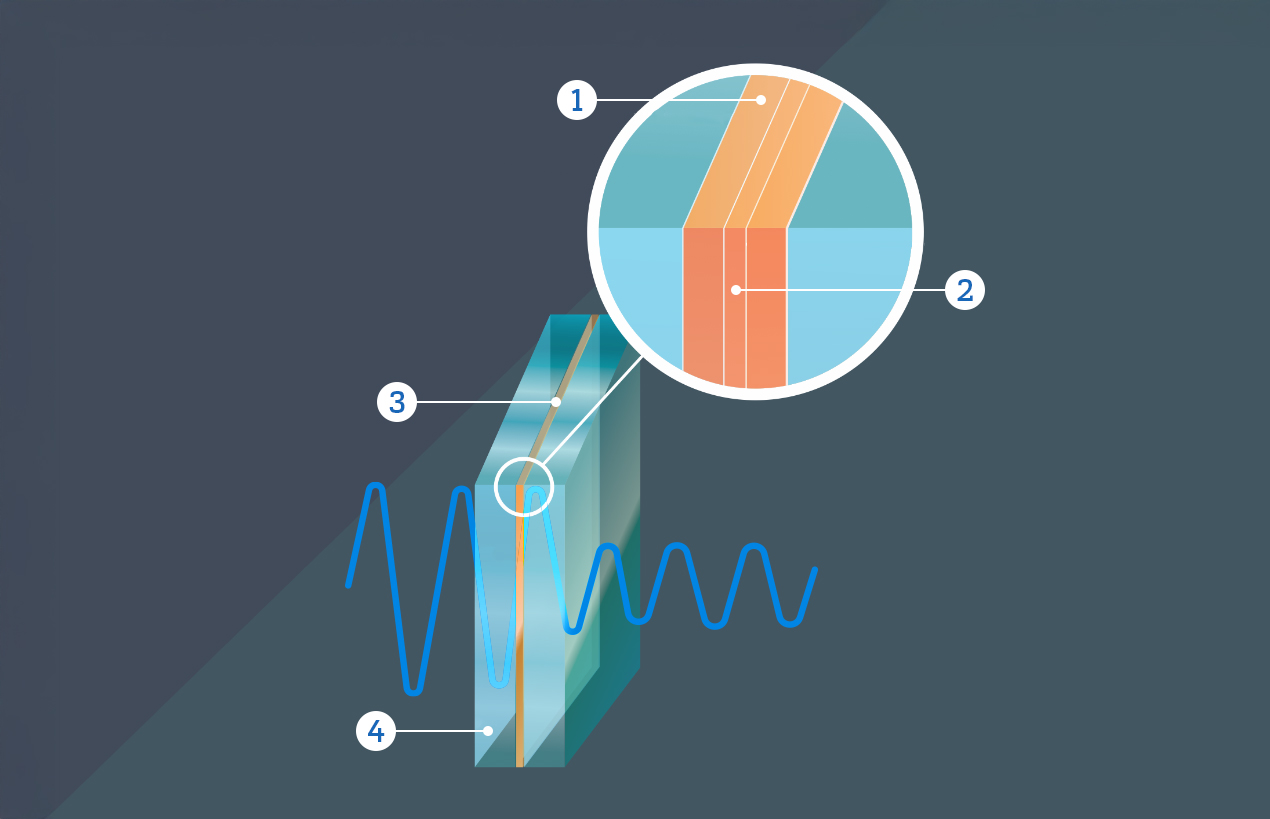

Es sind auch spezielle akustische PVB-Zwischenschichten erhältlich, die die Schalldämmung von Glas weiter verbessern. Diese Produkte bestehen aus einer mehrschichtigen Konstruktion mit Standard-PVB mit einem speziellen weichen Akustikkern:
- Standard-PVB-Material
- Weicher Akustikkern
- Akustische PVB-Zwischenschicht
- Glas
Was sind die Vorteile von laminiertem Akustikglas?
Lärmreduzierung
Der Hauptvorteil von akustischem Glas ist seine Wirksamkeit bei der Reduzierung der Schallübertragung. Es trägt dazu bei, externe Geräusche wie Verkehr, Bauwesen und Straßengeräusche zu reduzieren und gleichzeitig interne Geräusche innerhalb eines Gebäudes zu minimieren. Dies führt zu einem ruhigen und ruhigen Innenraum, der Komfort, Produktivität und Fokus verbessern kann.
Sicherheit und Schutzwirkung
Bei ausreichender Schlagkraft kann Verbundglas brechen. Die Glasfragmente neigen jedoch dazu, an der Kunststoffzwischenschicht zu haften, was dazu beiträgt, das Verletzungsrisiko durch Bruchstücke von Glas zu reduzieren. Spezifische Verbundglas-Make-ups können für Anwendungen verwendet werden, die eine Eindringschutz- oder Eindringsicherung erfordern, sowie für ballistische und Explosionsminderung oder Hurrikanbeständigkeit.
UV-Schutz
Laminiertes Glas kann bis zu 99 % schädlicher UV-Strahlen absorbieren, die für bis zu 50 % des Verblassens von Innenflächen verantwortlich sind. Dieser Schutz trägt dazu bei, dass Innenflächen und Möbel länger wie neu aussehen.
Energieeffizienz
In Kombination mit Hochleistungs- oder Low-E-Beschichtungen kann Verbundglas die Energieeffizienz von Gebäuden verbessern, indem es Wärmedämmungs- und/oder Sonnenschutzeigenschaften bietet.
Wie wird die akustische Leistung gemessen?

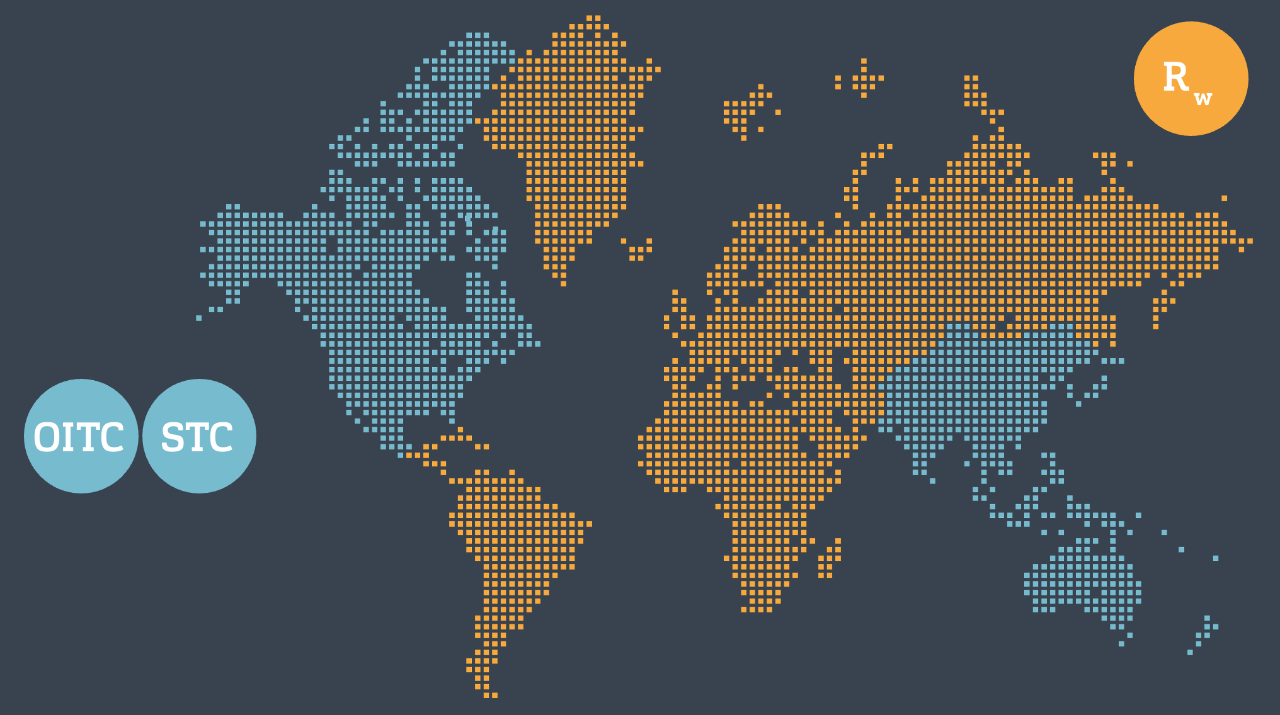

Akustische Werte können zur Messung der Schalldämmung von Bauelementen verwendet werden und variieren je nach Region der Welt. Zum Beispiel wird Rw in Europa verwendet, während OITC- und STC-Bewertungen in Nordamerika verwendet werden. Andere Regionen können die eine oder andere Option verwenden.

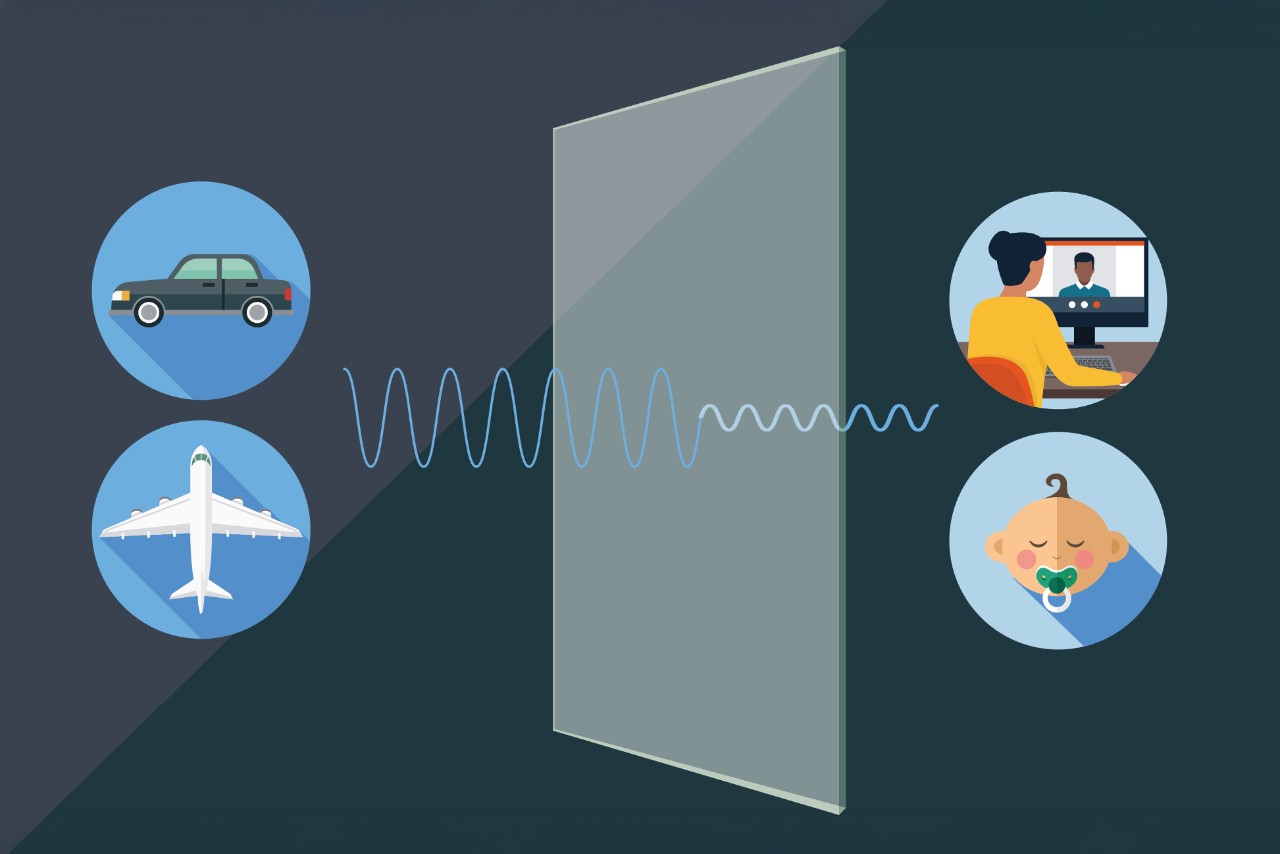

OITC-Schutzklasse (Outdoor-Indoor Transmission Class)
Die OITC-Bewertung ist eine Einzelnummernbewertung, die aus den Schallübertragungsverlustwerten berechnet wird, die aus einem akustischen Test gemessen wurden. Sie wird basierend auf ASTM E 1332 unter Verwendung von Schallübertragungsverlustdaten berechnet, die zwischen 80 und 5000 Hz gemessen werden. Der Niederfrequenzpegel stellt die Schallwellen von der Außenseite eines Gebäudes dar, wie z. B. die des Straßen- und Schienenverkehrs und der nahegelegenen Flugzeugabflüge. Die OITC-Bewertung wird für Außenverglasungen empfohlen.

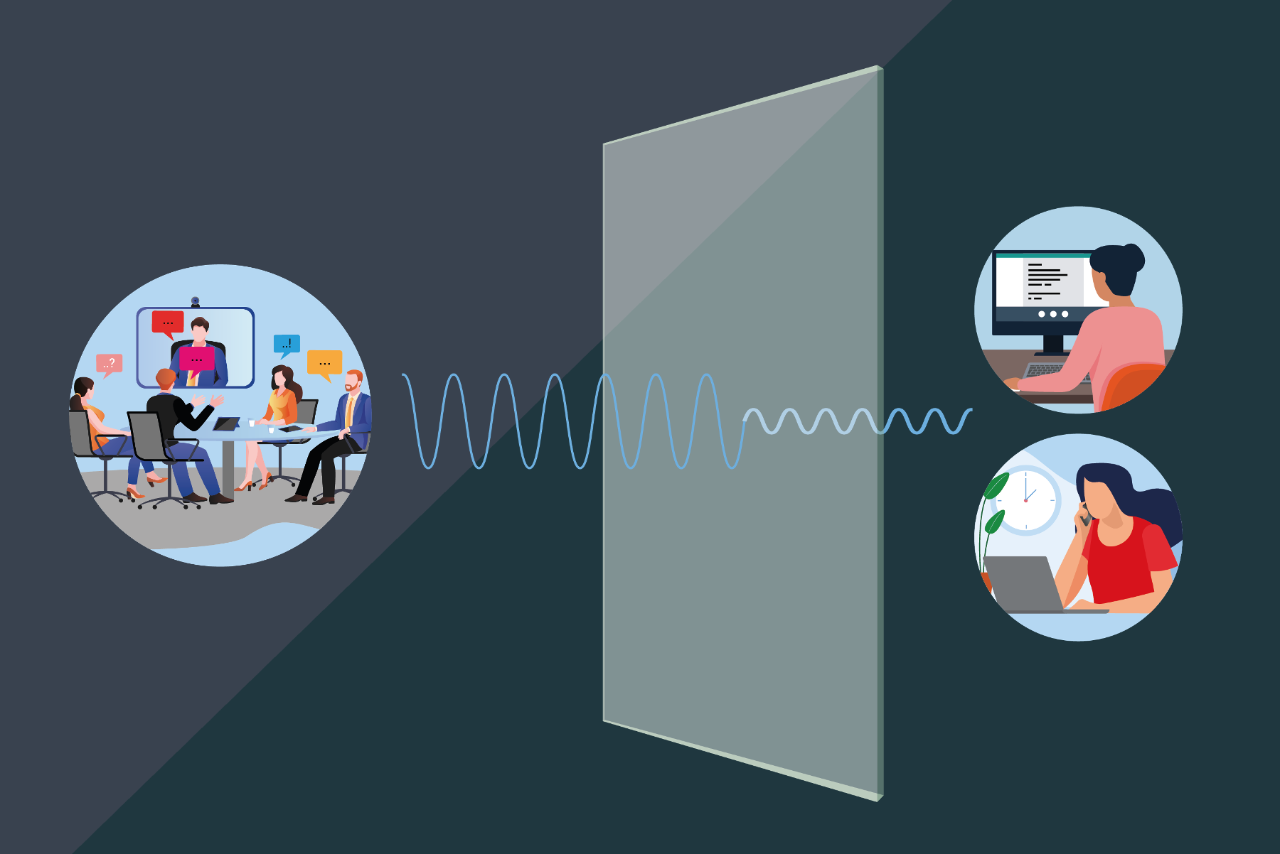

Schalldurchlässigkeitsklasse (STC)
Der STC ist auch eine Einzelnummernbewertung, die aus den Schallübertragungsverlustwerten berechnet wird, die aus einem akustischen Test gemessen wurden. Es wird gemäß ASTM E413 unter Verwendung von Schalldurchlässigkeitsverlustdaten bestimmt, die zwischen 100 und 5000 Hz gemessen werden. Die Bewertung deckt die Tonquellen ab, die in Gebäudeinnenräumen wie menschliche Sprache, Radio und Fernsehen generiert werden. STC-Einstufung wird für Innenverglasungen empfohlen.
Bewertetes Bau-Schalldämm-Maß (Rw)
Die in Europa am häufigsten verwendete Messgröße ist der durchschnittliche Lärmreduzierungsfaktor, auch bekannt als Rw. Wir wenden zusätzliche Korrekturfaktoren auf die Rw an, die die Abweichungen der Schalldämmung je nach Schallquelle darstellen.
Der Rw stellt den Gesamtindex (dB), der C den Korrekturfaktor für höhere Frequenzen und der Ctr den Korrekturfaktor für niedrigere Frequenzen (typisches Verkehrsrauschen) dar.
Abhängig von der Lärmquelle sollte die richtige Verglasung ausgewählt werden, indem berücksichtigt wird, ob sie niedrigen Frequenzen oder hohen Frequenzen ausgesetzt ist.
In diesem Beispiel ist der Reduktionsfaktor –1 dB, was einen akustischen Gesamtwert von 41 dB ergibt, und der Reduktionsfaktor Ctr ist –5 dB, was einen akustischen Gesamtwert von 37 dB ergibt.
| Rw = 42 (-1; -5) | |
| Roh | = 42 dB |
| Rw +C = 42 - 1 | = 41 dB |
| Rw +Ctr = 42 - 5 | = 37 dB |
Akustisches Schätzungstool
Die Schallsteuerungseigenschaften der Verglasung können mit Computermodellen geschätzt werden. Es gibt verschiedene Software zur Schätzung der akustischen Leistung verschiedener Verglasungsarten.
Mit dem Guardian Glass Acoustic Assistant haben Benutzer die Möglichkeit, die akustische Leistung der Verglasung zu schätzen, Verglasungslösungen zu finden, um eine akustische Leistung zu erreichen, oder die Liste der akustischen Leistung im Zusammenhang mit verschiedenen Verglasungstypen direkt anzuzeigen.
Die Schätzung der akustischen Leistung basiert auf Annahmen zur Komponentenähnlichkeit, die aus gemessenen Daten und Interpolation abgeleitet werden. Bei diesem Ansatz konnte die Wertedatenbank aus Testzertifikaten erweitert werden. Es ist wichtig, daran zu denken, dass es derzeit keine Standards gibt, die beschreiben, wie die akustischen Bewertungen für Verglasungen geschätzt werden.
Muss die akustische Leistung einer Verglasung abschätzen
Guardian Glass bietet Ihnen eine Fülle technischer Notizen, Tools – einschließlich des Akustikassistenten – und Online-Lernen, um Ihr Wissen über Glas zu erweitern und Ihnen dabei zu helfen, das am besten geeignete Glas für Ihr Projekt zu bestimmen. Besuchen Sie unseren Ressourcen-Hub, um mehr zu erfahren!
Welche anderen Elemente können die akustische Leistung einer Isolierglaseinheit (IGU) verbessern?
Viele Parameter beeinflussen die akustische Gesamtleistung einer Gebäudehülle, wie das Rahmensystem, die Abdichtung, die Installation von Verglasungen und andere. In Bezug auf die Verglasung ist es am wichtigsten, zusätzlich zur Glasdicke und der Verwendung von Verbundglas zu erwähnen:
Die Symmetrie der Verglasungszusammensetzung
Eine Möglichkeit zur Optimierung der akustischen Leistung von Verglasungen besteht darin, unterschiedliche Glasdicken in einer Verglasungszusammensetzung zu verwenden. Die unterschiedliche Dicke jeder Glasscheibe in einer Verglasungseinheit minimiert Resonanzeffekte aufgrund der Dickenunterschiede der Glaskomponenten.
Der Luftraum der Isolierglaseinheit
Der Zwischenraum von Isolierglaseinheiten dämpft die Vibrationen von der äußeren Scheibe, bevor sie die innere zweite Scheibe erreichen. Daher gilt: Je größer der Zwischenraum, desto besser die Lärmreduzierung. Beachten Sie, dass der größere Luftraum die Gesamtverglasungsdicke erhöht und die Wärmedämmleistung beeinträchtigt.
Es ist wichtig zu beachten, dass Wärmebehandlung, Beschichtungen und Keramikfritte die endgültige akustische Schätzung NICHT beeinflussen.
👉 Expertenmeinung
„Wenn es darum geht, den Lärmpegel in einem Gebäude zu reduzieren, ist die Auswahl der richtigen Art von Verglasung entscheidend. Es ist jedoch auch wichtig, andere Elemente der Gebäudefassade zu berücksichtigen, die die akustische Gesamtleistung beeinflussen können. Faktoren wie die verwendeten Materialien und das Design der Fassade spielen eine Rolle, um eine optimale Schalldämmung zu erreichen. Indem Sie einen ganzheitlichen Ansatz verfolgen und all diese Aspekte angehen, können Sie dazu beitragen, unerwünschte Geräusche effektiv zu reduzieren und ein ruhiges, komfortables Innenumfeld zu schaffen.“
-
Guardian LamiGlass® Acoustic
Guardian LamiGlass® Acoustic ist ein Verbundglas mit einer fortschrittlichen Zwischenschicht, die im Vergleich zu Standard-Verbundglas eine deutlich verbesserte Schalldämmung liefert.
