Calculateur statique du verre

L'outil de calcul statique du verre de Guardian Glass permet aux professionnels du verre de vérifier la contrainte et la déflexion du verre pour des configurations de vitrage standard sous des charges de vent, climatiques et linéaires, conformément à la norme EN 16612. En définissant les dimensions du verre, la composition, les conditions de support et les charges, les utilisateurs peuvent générer une vérification structurelle préliminaire et télécharger un rapport de calcul pour soutenir les décisions de conception et de spécification.

L'outil est destiné aux applications de vitrage standard et prend en charge les vérifications de faisabilité et les discussions techniques lors des premières étapes d'un projet. Pour des géométries complexes, des conditions aux limites non standard ou des évaluations structurelles avancées, les utilisateurs peuvent soumettre une demande de calcul dédiée aux experts techniques de Guardian Glass.

Guide de démarrage rapide

Ce guide explique comment utiliser l'outil Calculateur statique étape par étape pour vérifier les contraintes et la déflexion du verre pour les configurations de vitrage courantes. La qualité des résultats dépend de l'exactitude des entrées, en particulier des charges.

Étape 1 – Accéder à l'outil

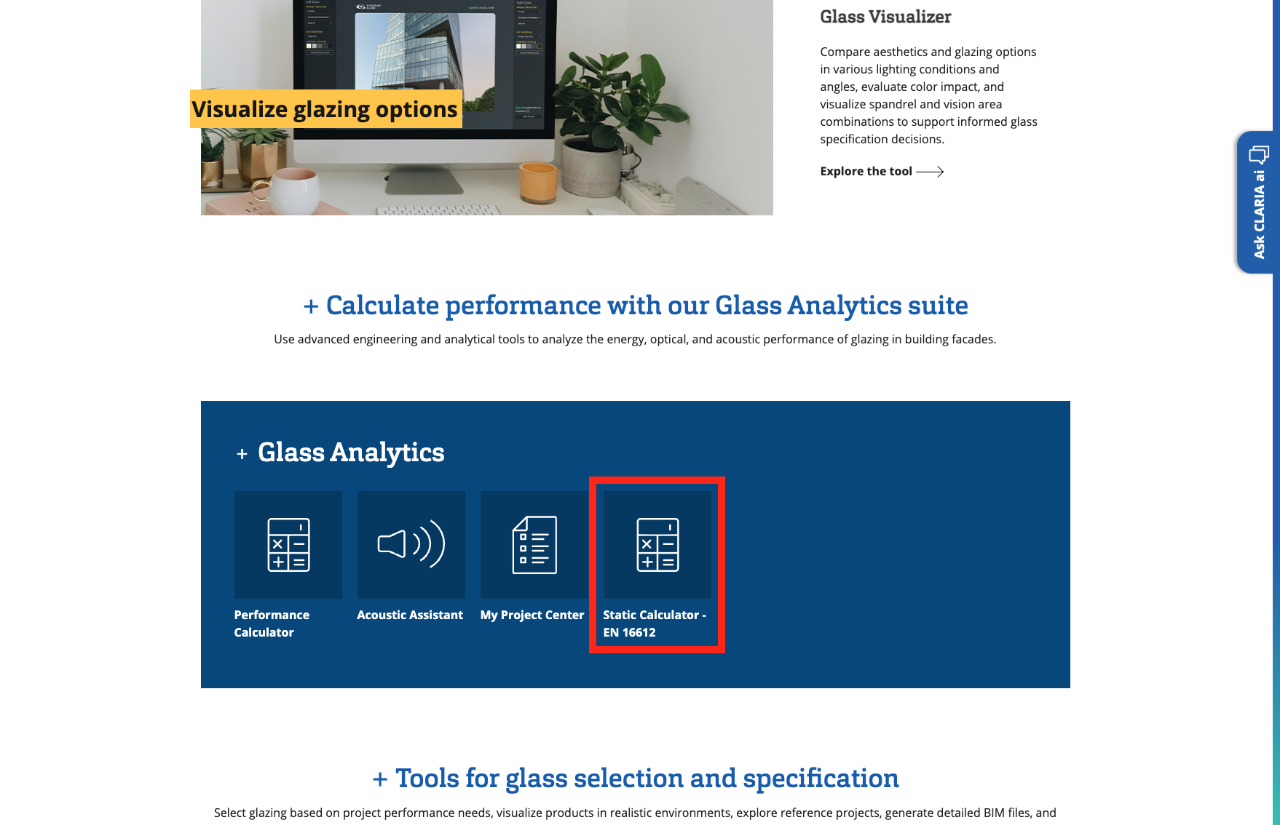

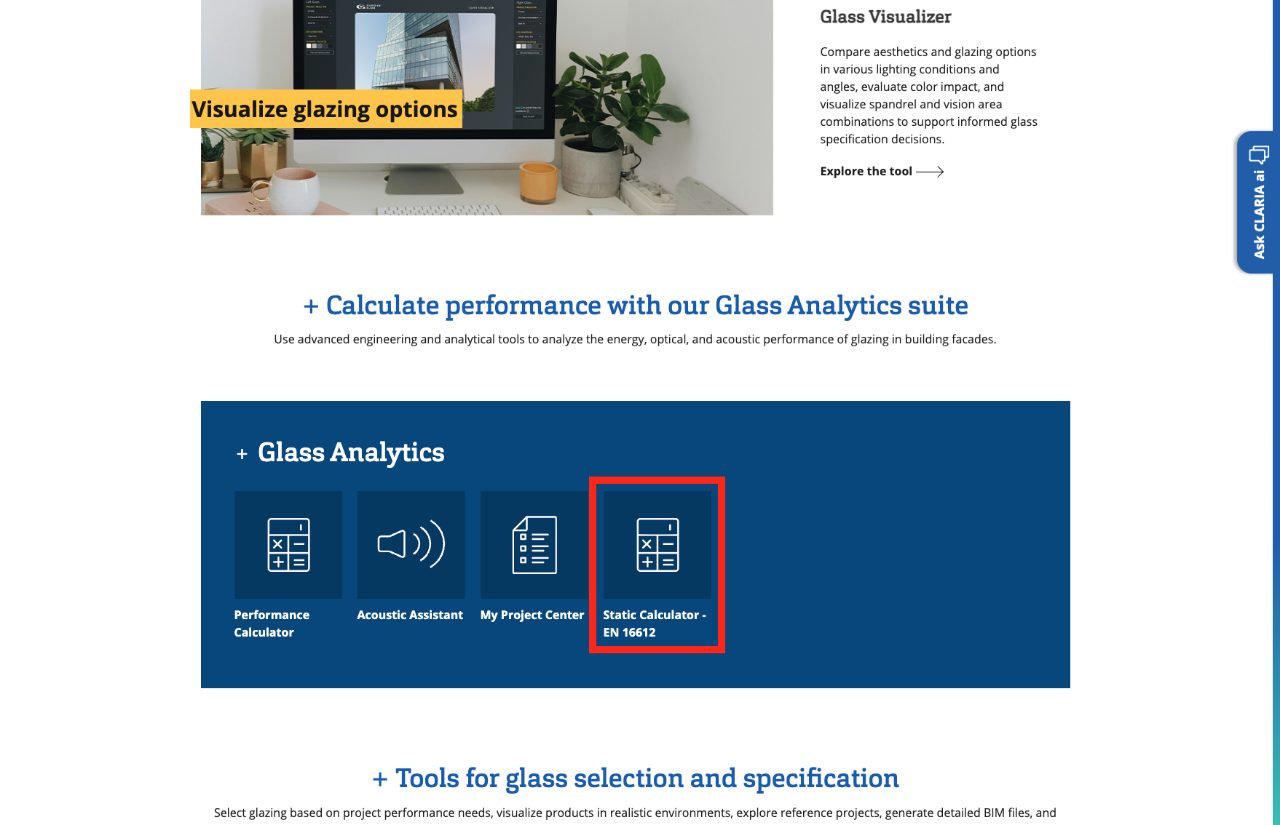

• Accédez au centre de ressources de Guardian Glass
• Ouvrez le calculateur statique - EN 16612

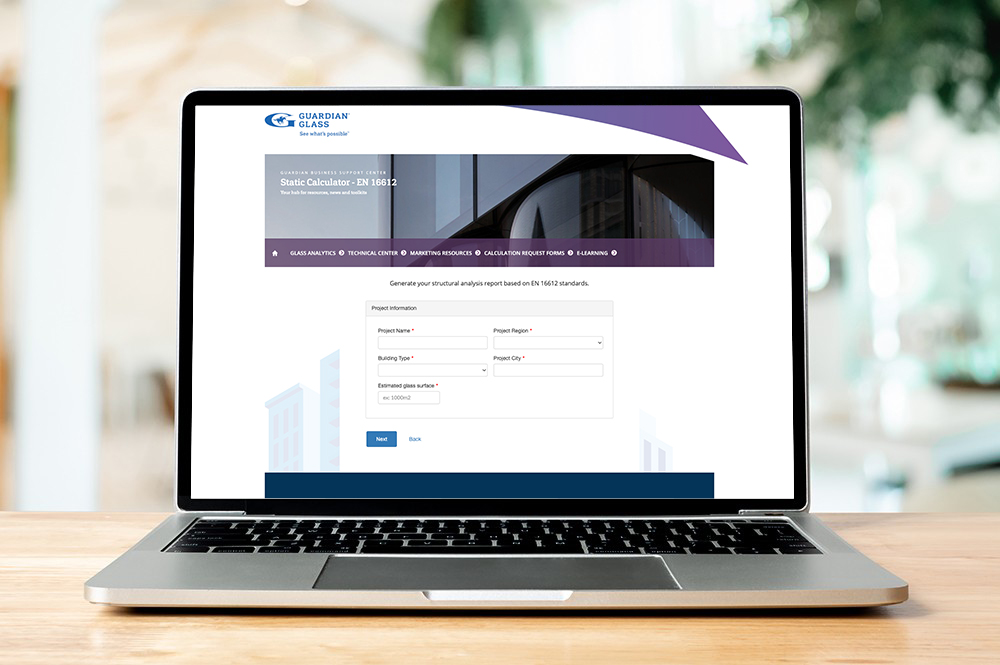

Étape 2 – Saisissez vos coordonnées et la langue du rapport

• Renseignez vos coordonnées
• Choisissez la langue du rapport de calcul (cette sélection est indépendante de la langue de l'interface de l'outil)

Ces informations apparaîtront dans le rapport généré.

Astuce : Assurez-vous de sélectionner la bonne région, car les normes et les hypothèses par défaut peuvent varier.

Étape 3 – Configurer le projet

Fournissez les informations de base du projet :

• Nom du projet
• Pays et ville
• Type de bâtiment
• Surface vitrée estimée (utilisée à titre de référence interne)

Cette étape permet d'identifier le calcul et n'influence pas directement les résultats structurels.

Étape 4 – Définir la géométrie et le support du vitrage

Entrez les principales caractéristiques du vitrage :

• Largeur et hauteur du verre – NOUVEAU : de nouvelles géométries ont été ajoutées : vous pouvez désormais effectuer un calcul statique pour les triangles, les parallélogrammes, les trapèzes et d'autres formes spéciales.
• Angle d'inclinaison
• Conditions de support (par exemple, support sur 2, 3 ou 4 côtés)

Une définition correcte des appuis est essentielle, car elle affecte fortement les résultats de calcul de la contrainte et de la flèche.

Étape 5 – Construire la composition du vitrage

Définir l'empilement du verre :

• Unité vitrée monolithique ou isolante (IGU)
• Épaisseur(s) du verre
• Substrats de verre
• Traitement thermique (recuit, verre trempé, renforcé)
• Composition du verre feuilleté (intercalaires, séquence des couches) – NOUVEAU : une nouvelle option permet au verre feuilleté d'agir comme un vitrage monolithique plus épais, permettant l'application du couplage de cisaillement dans les calculs.
• Épaisseur de cavité (pour les UVI)

Vous pouvez ajuster ou reconstruire la composition avant de continuer.

Étape 6 – Définir les charges (étape critique)

Charge de vent

• Saisir la pression du vent et/ou l'aspiration
• Utiliser la convention de signes correcte :
  • Positif = pression
  • Négatif = aspiration
• Sélectionner la durée de la charge (par exemple, 3 secondes ou 10 minutes)

La durée de chargement influence directement les résultats du calcul.

Charge climatique (unités de verre isolant uniquement)

Pour les unités de verre isolant, les charges climatiques ont des valeurs par défaut conformément à la norme EN 16612, mais vous pouvez les ajuster en fonction des besoins de votre projet, des conditions de fabrication et d'installation :

Les charges climatiques tiennent compte des différences de pression dues à l'altitude, à la température et aux changements atmosphériques et peuvent avoir un impact significatif sur la contrainte du verre.

NOUVEAU : les charges climatiques sont désormais affichées uniquement lorsque les cases à cocher pertinentes sont sélectionnées, ce qui rend l'interface plus propre et plus intuitive.

Charge linéique (si applicable)

Si une charge linéique s'applique :

• Saisissez la valeur en fonction de la norme pertinente (par exemple, EN 1991)
• Définissez la direction de la charge et le côté d'application
• Sélectionnez la durée de la charge

Étape 7 – Soumettre le calcul

Une fois toutes les entrées terminées :

• Soumettre le calcul
• L'outil évalue automatiquement tous les cas de charge

Étape 8 – Examiner les résultats et télécharger le rapport

L'écran des résultats affiche :

• Si la configuration du verre est vérifiée (« preuve OK »)
• Cas de charge dominant
• Contraintes et déplacements maximaux

Vous pouvez télécharger un rapport de calcul PDF résumant toutes les entrées et les résultats.

NOUVEAU : Vous pouvez commencer un nouveau calcul sans devoir saisir à nouveau les informations de votre contact et de votre projet. Ces informations sont automatiquement enregistrées et réutilisées ; seuls les détails de la configuration du verre doivent être saisis à nouveau.

Foire aux questions sur le Calculateur de stabilité (FAQ)

Q : À quoi sert l'outil de demande de calcul statique ?

A : L'outil vérifie les contraintes et la déformation du verre pour les configurations de vitrage standard sous des charges définies. Il est destiné à la vérification préliminaire et à l'assistance technique.

Q : Comment puis-je accéder à l'outil Calculateur statique ?

A : Vous pouvez accéder au Calculateur statique via le site Web de Guardian Glass, par le biais du Centre de ressources. Il est également disponible directement depuis le Calculateur de performance : lorsque vous démarrez un calcul statique à partir d'un projet existant dans le Calculateur de performance, les données clés du projet sont automatiquement transférées, ce qui vous permet de poursuivre votre flux de travail sans devoir saisir à nouveau les informations.

Q : Quand dois-je utiliser le formulaire de demande de calcul plutôt ?

A : Utilisez le formulaire de demande si votre projet implique :

• Des géométries complexes
• Des systèmes à points fixes
• Des conditions aux limites non standard
• Des cas de charge qui ne peuvent pas être clairement définis

Dans ces cas, un expert de Guardian Glass peut examiner votre demande.

Q : La durée de charge affecte-t-elle les résultats ?

R : Oui. La durée de charge influence la contrainte admissible et doit être sélectionnée correctement. Les charges à court terme (par exemple, les rafales de vent) et les charges à long terme produisent des résultats différents.

Q : Comment choisir la bonne durée de charge due au vent ?

A : Selon l'approche de l'Eurocode définie dans EN 1991-1-4, la durée moyenne de la charge due au vent standard est de 10 minutes. Cependant, la durée de la charge due au vent appropriée peut varier en fonction de l'approche de conception choisie, des exigences du projet et de la norme applicable, et doit toujours respecter les spécifications en vigueur.

Q : Pourquoi les charges climatiques sont-elles obligatoires pour les vitrages isolants ?

A : Les charges climatiques tiennent compte des variations de pression causées par :

• Les écarts de température
• Changements d'altitude
• Variations de pression atmosphérique

Ignorer la charge climatique peut conduire à sous-estimer les contraintes de verre dans les vitrages isolés.

Q : Quelle convention de signe dois-je utiliser pour les charges dues au vent ?

A : Vous devez utiliser :

• Les valeurs positives représentent une pression
• Les valeurs négatives représentent une aspiration

L'utilisation du signe incorrect peut inverser le cas de charge et invalider les résultats.

Q : Comment savoir quelle charge linéique doit être appliquée ?

A : Les valeurs de charge linéique sont généralement définies par des normes structurelles telles que la norme EN 1991 ou des normes nationales.

Q : Puis-je modifier un calcul après l'avoir soumis ?

A : Non. Une fois soumis, un calcul ne peut pas être modifié. Si des modifications sont nécessaires, un nouveau calcul doit être créé.

Q : Quelles langues sont disponibles pour le rapport de calcul ?

A : La langue du rapport peut être sélectionnée au début du processus et est indépendante de la langue de l'interface.

La langue de l'interface est définie par la langue sélectionnée sur la page d'accueil du site Web de Guardian Glass lors du choix de votre site régional ; le centre de ressources et ses outils, y compris l'outil de demande de calcul statique, seront alors affichés dans cette langue.

Q : Que signifie « preuve OK » ?

A : “Proof OK” indique que la configuration de verre définie satisfait aux critères de contrainte et de déviation pour les cas de charge saisis.
