Výkonová kalkulačka Guardian Glass

Výpočtový nástroj Guardian Glass pro stavebnictví, který je součástí sady Glass Analytics, vám pomůže modelovat a porovnávat možnosti zasklení pro vaše projekty, od tepelného a solárního výkonu po akustiku, uhlíkovou stopu a celkový výkon skla.

Proč a jak používat nástroj pro výpočet výkonu?

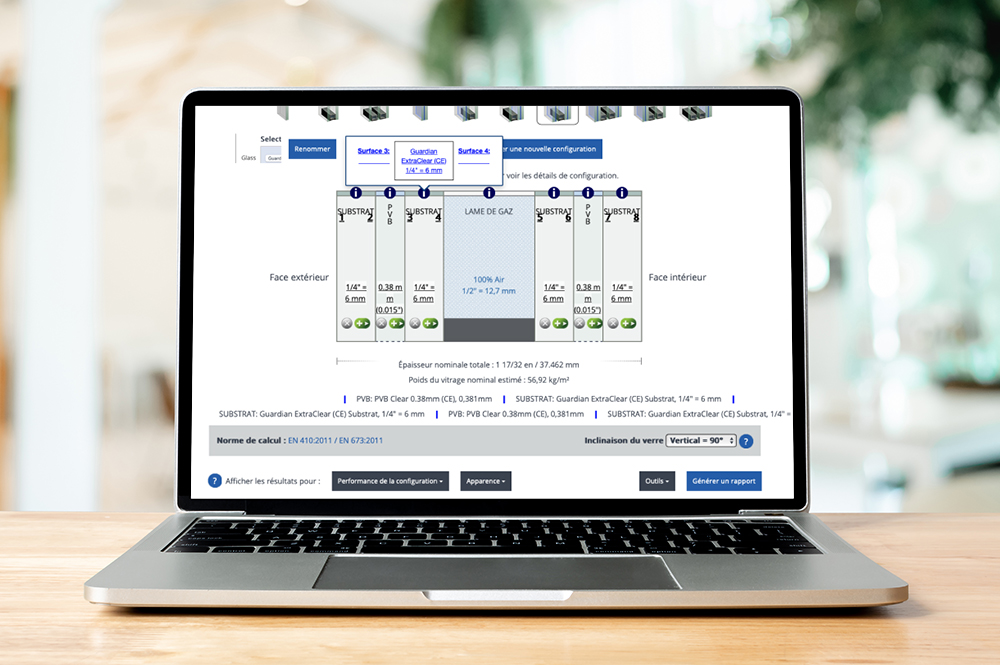

Umožňuje komplexní modelování kombinací zasklení, od jednoduchého monolitického skla bez povrchové úpravy až po složité kombinace substrátů, povrchových úprav, sítotisku a mezivrstev. Nástroj používá globální výpočtové standardy k vygenerování vlastností výkonu středu skla podle postupu tepelně-optického výpočtu ISO 15099. Pomocí nástroje pro výpočet výkonu můžete také generovat zprávy připravené pro klienty a požadovat soubory Building Information Modelling (BIM).

Jak začít:

• jednoduše vytvořte nový projekt
• na načtěte projekt, na kterém jste již pracovali
• nebo zvolte možnost Provizorní analýza a prozkoumejte výkon produktu, aniž byste jej přiřadili ke konkrétnímu projektu.

Ať začnete jakkoli, během několika sekund prozkoumáte kombinace produktů a pochopíte klíčové aspekty výkonu skla. Zpočátku to může vypadat složitě – zejména pokud s tím nemáte zkušenosti – ale nebojte se: rozhraní je intuitivní, jakmile pochopíte základy. A aby vám to šlo lépe, nástroj obsahuje podrobný návod který vás provede vytvořením vašeho prvního projektu a skladeb glazování.

Často kladené dotazy týkající se nástroje Výkonová kalkulačka

Tyto otázky a odpovědi pokrývají nejčastější dotazy architektů, projektantů a návrhářů – od přístupu k nástroji a přizpůsobení dat až po generování zpráv a export výsledků.

Přístup & Nastavení

Otázka: Jak získám přístup k nástroji Výkonová kalkulačka?

Odpověď: Můžete se přihlásit prostřednictvím Centra zdrojů společnosti Guardian Glass (v pravém horním rohu našich webových stránek) nebo přejít na Nástroje & Zdroje → Glass Analytics. Po přihlášení uvidíte nástroj Výkonová kalkulačka vedle dalších digitálních nástrojů.

Otázka: Co mám dělat, pokud zapomenu své heslo?

Odpověď: Klikněte na „Zapomenuté heslo“ na přihlašovací stránce. Pokud potřebujete pomoc s obnovením přístupu, můžete kontaktovat signonsupport@guardian.com.

Funkce & Možnosti

Otázka: Mohu použít nástroj Performance Calculator pro projekty v různých regionech nebo podle různých norem?

Odpověď: Ano. Můžete vybrat více regionů a přepínat mezi výpočtovými normami, jako je EN (Evropa) nebo NFRC (Severní Amerika). Jednotky lze také nastavit na metrické nebo imperiální.

Otázka: Jsou v nástroji k dispozici všechny povrchové úpravy Guardian?

Odpověď: Ano. Na základě vámi vybraného regionu se zobrazí všechny dostupné povrchové úpravy Guardian pro daný trh. Můžete také v případě potřeby povolit vyřazené produkty.

Otázka: Zahrnuje tento nástroj uhlíkovou výkonnost?

Odpověď: Ano. Výběrem zabudovaného CO₂ v tlačítku Přizpůsobit souhrnné údaje kalkulačka poskytuje údaje o dopadu na životní prostředí pro vaše skla, na základě ověřených EPD.

Otázka: Mohu v projektu vytvořit více než jednu skladební skladbu skla?

Odpověď: Samozřejmě. Můžete přidat více "složení" v rámci stejného projektu a porovnat jejich výkon vedle sebe.

Otázka: Mohu generovat zprávy o výkonu skla a specifikace?

Odpověď: Ano. Můžete vytvářet přizpůsobené PDF zprávy nebo upravitelné specifikace ve Wordu, které zahrnují podrobnosti o zasklení, hodnoty výkonu, certifikace a dokonce i porovnávací grafy barev.

Přizpůsobení

Otázka: Mohu přidat nebo odebrat sloupce v grafu výkonu?

Odpověď: Ano. Můžete přizpůsobit souhrnné údaje tak, aby zobrazovaly pouze hodnoty výkonu, které potřebujete, jako je hodnota U, SHGC, propustnost světla nebo akustické vlastnosti.

Otázka: Uvádí nástroj Performance Calculator údaje o emisivitě?

Odpověď: Ano. Emisivitu lze přidat do rozpisu po jednotlivých vrstvách v části Konfigurace výkonu.

Otázka: Mohu vypočítat výkon sklonu zasklení?

Odpověď: Ano. Můžete zadat úhel vlastního sklonu a nástroj odpovídajícím způsobem upraví výpočty. To lze také zahrnout do vaší zprávy.

Otázka: Mohu zobrazit bezpečnostní vlastnosti laminovaného skla?

Odpověď: Ano. Ve své zprávě můžete uvést bezpečnostní klasifikace, jako je odolnost proti vniknutí (EN 356) a odolnost proti nárazu kyvadlového těla (EN 12600).

Otázka: Jak mohu v nástroji Výpočet akustické neprůzvučnosti povolit nebo přepínat mezi různými hodnotami akustické neprůzvučnosti skla (Rw, STC a OITC) ?

Odpověď: Přejděte do části Přizpůsobit souhrnné údaje a zaškrtněte políčka pro Rw (C;Ctr), STC a/nebo OITC. Nástroj pak ve vašich výsledcích zobrazí vybrané akustické hodnoty.

Otázka: Jak mohu přepínat mezi metrickými jednotkami (metry) a stopy při konfiguraci zasklení?

Odpověď: Přejděte do části Moje nastavení v levé horní části stránky. V rozbalovacím seznamu Jednotka zobrazení vyberte buď možnost Standardní jednotky USA (stopa) nebo SI/Metrické (metry).

Materiály & Možnosti

Otázka: Nabízí Guardian v nástroji samoočisticí povrchové úpravy?

Odpověď: V současné době nejsou v nástroji Výpočtový kalkulátor pro výkon samočisticí povrchové úpravy k dispozici.

Otázka: Mohu modelovat sekundární zasklení nebo zábradlí?

Odpověď: Ano. Tento nástroj vám umožňuje přidat jednotky sekundárního zasklení a vypočítat výkon pro monolitické, vrstvené, dvojité, trojité zasklení a pro zábradlí.

Otázka: Lze zahrnout žaluzie nebo produkty konkurence?

Odpověď: Ne, Výpočtový kalkulátor pro výkon je určen pro spektrofotometrický a tepelný výkon produktů zasklení Guardian. Pro rolety nebo analýzu speciálního tepelného namáhání kontaktujte Technické poradenské středisko.

Otázka: Co říkáte na možnosti smaltování?

Odpověď: Výkon smaltování není v nástroji přímo vypočítáván, ale Technické poradenské středisko společnosti Guardian vám může pomoci s projekty, které vyžadují smaltované sklo.

& Výstup

Otázka: Mohu si z nástroje Performance Calculator vyžádat soubory BIM?

Odpověď: Ano. Můžete si vyžádat soubory BIM ve formátu Revit (RFA) nebo IFC přímo z nástroje.

Otázka: V jakých formátech mohu exportovat výsledky?

Odpověď: Zprávy lze stáhnout jako PDF, specifikace ve Wordu nebo datové tabulky CSV pro další analýzu v Excelu.

Otázka: Jak mohu poskytnout zpětnou vazbu k nástroji Kalkulačka výkonu?

Odpověď: Stačí  kliknout na tlačítko "Poskytnout zpětnou vazbu " v horní části obrazovky. Můžete sdílet návrhy, hlásit problémy a dokonce připojit soubory nebo snímky obrazovky, abyste poskytli další kontext.
