Statický kalkulátor skla

Nástroj Statický kalkulátor skla společnosti Guardian Glass umožňuje sklářským odborníkům kontrolovat namáhání a průhyb skla pro standardní konfigurace zasklení při působení větru, klimatických a liniových zatížení v souladu s normou EN 16612. Po definování rozměrů skla, sestavy, podmínek podpory a zatížení mohou uživatelé generovat předběžné konstrukční ověření a stáhnout zprávu o výpočtu na podporu rozhodování o návrhu a specifikacích.

Nástroj je určen pro standardní aplikace zasklení a podporuje kontroly proveditelnosti a technické diskuse v raných fázích projektu. Pro složité geometrie, nestandardní okrajové podmínky nebo pokročilá hodnocení konstrukce mohou uživatelé odeslat žádost o speciální výpočet technickým odborníkům společnosti Guardian Glass.

Stručná příručka

Tato příručka vysvětluje, jak používat nástroj Statický kalkulačka krok za krokem k ověření namáhání skla a průhybu pro běžné konfigurace zasklení. Kvalita výsledků závisí na přesnosti vstupů, zejména zatížení.

Krok 1 – Přístup k nástroji

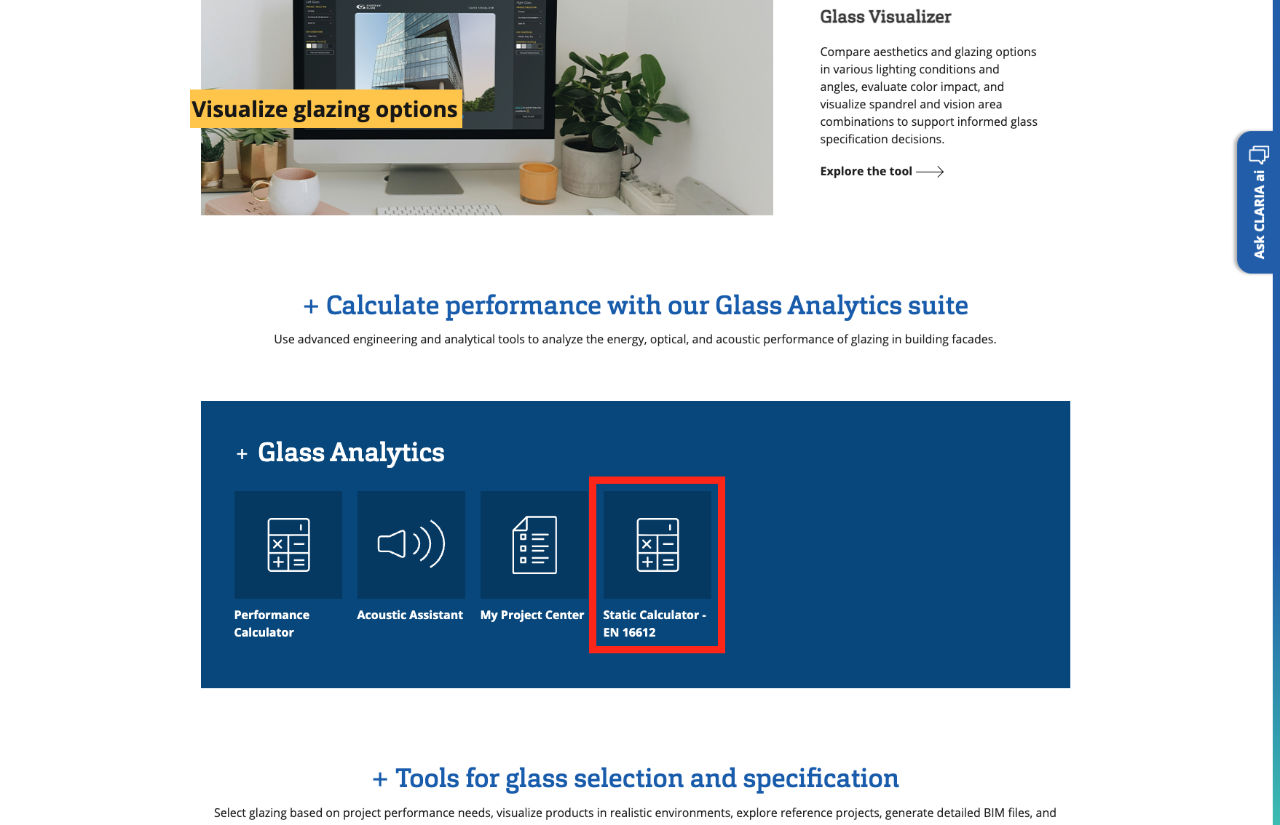

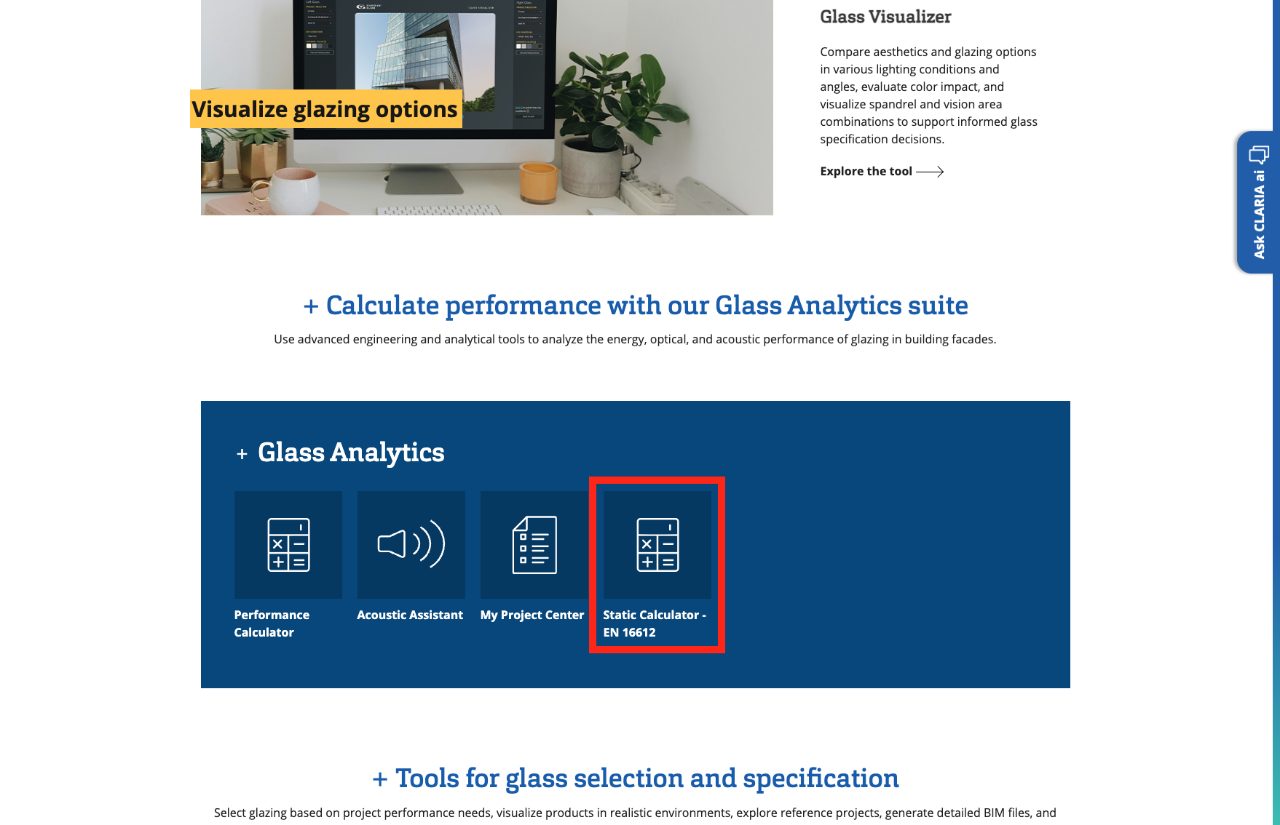

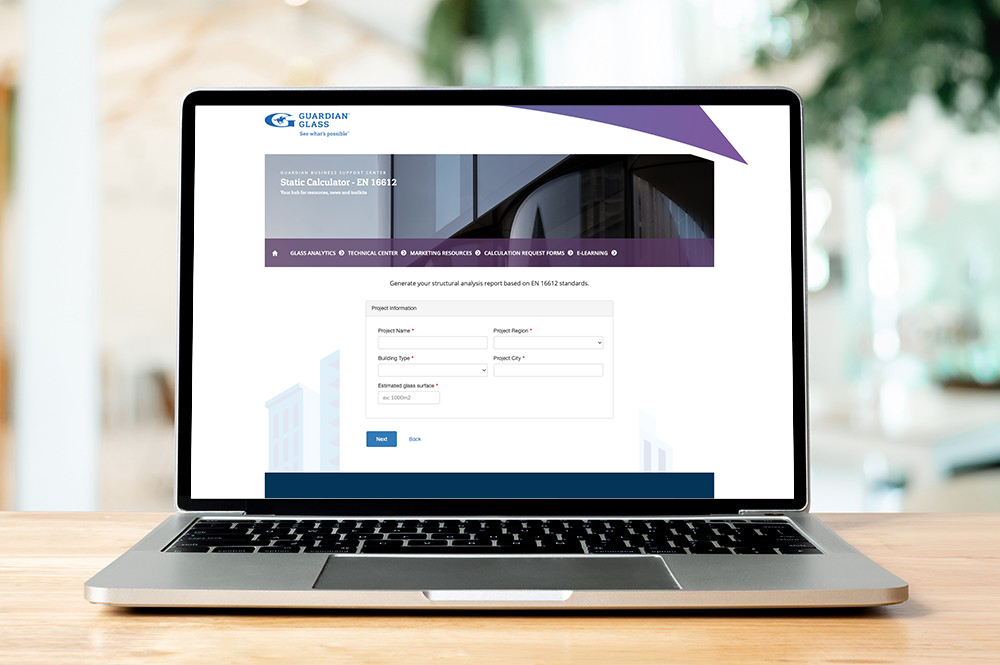

• Přejděte na zdroj informačního centra společnosti Guardian Glass
• Otevřete statický kalkulátor – EN 16612

Krok 2 – Zadejte kontaktní údaje a jazyk zprávy

• Vyplňte své kontaktní údaje
• Vyberte jazyk výpočtové zprávy (toto je nezávislé na jazyku rozhraní nástroje)

Tyto informace se objeví v generované zprávě.

Tip: Ujistěte se, že jste vybrali správný region, protože normy a výchozí předpoklady se mohou lišit.

Krok 3 – Nastavení projektu

Uveďte základní informace o projektu:

• Název projektu
• Země a město
• Typ budovy
• Odhadovaná plocha skla (použito pro interní referenci)

Tento krok pomáhá identifikovat výpočet a přímo neovlivňuje strukturální výsledky.

Krok 4 – Definujte geometrii zasklení a podpěru

Zadejte hlavní charakteristiky zasklení:

• Šířka a výška skla – NOVINKA: byly přidány nové geometrie: nyní můžete provést statický výpočet pro trojúhelníky, lichoběžníky a další speciální tvary.
• Úhel sklonu
• Podmínky podpěry (např. podepřené na 2, 3 nebo 4 stranách)

Správná definice podpory je zásadní, protože výrazně ovlivňuje výsledky zatížení a průhybu.

Krok 5 – Sestavte zasklení

Definujte sestavu skla:

• Monolitické sklo nebo izolační skleněná jednotka (IGU)
• Tloušťka skla (tloušťky)
• Skleněné podložky
• Tepelné zpracování (cezené, tepelně zpevněné, tvrzené)
• Složení laminovaného skla (mezivrstvy, pořadí vrstev) – NOVINKA: nová možnost umožňuje laminovanému sklu fungovat jako monolitický, silnější tabulí, což umožňuje použití smykové vazby ve výpočtech.
• Tloušťka dutiny (pro IGU)

Kompozici můžete upravit nebo znovu vytvořit před pokračováním.

Krok 6 – Definujte zatížení (kritický krok)

Větrné zatížení

• Zadejte tlak větru a/nebo sání
• Použijte správnou konvenci znamének:
  • Kladné = tlak
  • Záporné = sání
• Vyberte dobu trvání zatížení (např. 3 sekundy nebo 10 minut)

Doba trvání zatížení přímo ovlivňuje výsledky výpočtu.

Klimatické zatížení (pouze IGU)

Pro izolační skla mají klimatická zatížení výchozí hodnoty podle normy EN 16612, ale můžete je upravit podle potřeb vašeho projektu, výrobních a instalačních podmínek:

Klimatická zatížení zohledňují tlakové rozdíly způsobené nadmořskou výškou, teplotou a změnami atmosféry a mohou výrazně ovlivnit namáhání skla.

NOVINKA: klimatické zatížení se nyní zobrazuje pouze při výběru příslušných zaškrtávacích políček, což činí rozhraní čistší a intuitivnější.

Liniové zatížení (je-li relevantní)

Pokud se uplatňuje liniové zatížení:

• Zadejte hodnotu podle příslušné normy (např. EN 1991)
• Definujte směr zatížení a stranu aplikace
• Vyberte dobu trvání zatížení

Krok 7 – Odešlete výpočet

Jakmile jsou všechna zadání dokončena:

• Odešlete výpočet
• Nástroj automaticky vyhodnotí všechny zatěžovací stavy

Krok 8 – Zkontrolujte výsledky a stáhněte si zprávu

Na obrazovce výsledků se zobrazuje:

• Zda je konfigurace skla ověřena („ověření v pořádku“)
• Řídicí zátěžový scénář
• Maximální napětí a průhyb

Můžete si stáhnout PDF zprávu o výpočtu, která shrnuje všechny vstupy a výsledky.

NOVINKA: Můžete zahájit nový výpočet, aniž byste museli znovu zadávat své kontaktní údaje a informace o projektu. Tyto informace se automaticky uloží a znovu použijí; pouze detaily konfigurace skla je třeba zadat znovu.

Často kladené dotazy k nástroji Statický kalkulátor (FAQ)

Otázka: K čemu se používá nástroj Požadavek na statický výpočet?

Odpověď: Nástroj kontroluje namáhání skla a průhyb pro standardní konfigurace zasklení při definovaných zatíženích. Je určen pro předběžnou kontrolu a technickou podporu.

Otázka: Jak se mohu dostat ke Statickému kalkulátoru?

Odpověď: Ke Statickému kalkulátoru se dostanete přes webové stránky Guardian Glass prostřednictvím Centra zdrojů. Je také k dispozici přímo z Výkonového kalkulátoru: když zahájíte statický výpočet z existujícího projektu ve Výkonovém kalkulátoru, klíčová data projektu se automaticky přenesou, což vám umožní pokračovat ve vašem pracovním postupu bez opakovaného zadávání informací.

Otázka: Kdy mám místo toho použít formulář Žádost o výpočet?

Odpověď: Použijte formulář žádosti, pokud se váš projekt týká:

• Složitých geometrií
• Systémů s pevnými body
• Nestandardních okrajových podmínek
• Načtěte zatěžovací stavy, které nelze jasně definovat

V těchto případech může odborník společnosti Guardian Glass vaši žádost přezkoumat.

Otázka: Ovlivňuje doba působení zatížení výsledky?

Odpověď: Ano. Doba působení zatížení ovlivňuje přípustné napětí a musí být zvolena správně. Krátkodobá zatížení (např. poryvy větru) a dlouhodobá zatížení vedou k různým výsledkům.

Otázka: Jak zvolit správnou dobu působení zatížení větrem?

Odpověď: Podle přístupu Eurokódu definovaného v normě EN 1991-1-4 je standardní doba průměrování zatížení větrem 10 minut. Vhodná doba působení zatížení větrem se však může lišit v závislosti na zvoleném přístupu k návrhu, požadavcích projektu a platné normě a měla by vždy odpovídat platným specifikacím.

Otázka: Proč je klimatické zatížení pro izolační skla povinné?

Odpověď: Klimatická zatížení zohledňují změny tlaku způsobené:

• Teplotní rozdíly
• Změny nadmořské výšky
• Změny atmosférického tlaku

Ignorování klimatického zatížení může vést k podcenění namáhání skla v izolačních skleněných jednotkách.

Otázka: Jakou konvenci znamének mám použít pro zatížení větrem?

Odpověď: Měli byste použít:

• Kladné hodnoty představují tlak
• Záporné hodnoty představují sání

Použití nesprávného znaménka může obrátit zatěžovací stav a zneplatnit výsledky.

Otázka: Jak poznám, jakou liniovou sílu je třeba použít?

Odpověď: Hodnoty liniové zátěže jsou obvykle definovány stavebními normami, jako je EN 1991 nebo národní normy.

Otázka: Mohu po odeslání úlohu výpočtu upravit?

Odpověď: Ne. Po odeslání již úlohu výpočtu nelze upravit. Pokud jsou požadovány změny, je třeba vytvořit nový výpočet.

Otázka: Jaké jazyky jsou k dispozici pro zprávu o výpočtu?

Odpověď: Jazyk zprávy lze zvolit na začátku procesu a je nezávislý na jazyku rozhraní.

Jazyk rozhraní je definován jazykem zvoleným na domovské stránce webových stránek Guardian Glass při výběru regionální stránky; Resource Hub a jeho nástroje, včetně nástroje pro statické výpočty, budou poté zobrazeny v tomto jazyce.

Otázka: Co znamená „ověření OK“?

Odpověď: “Ověření OK” znamená, že definovaná konfigurace skla splňuje kritéria zatížení a průhybu pro zadané případy zatížení.
