Glas-Statik-Rechner

Mit dem Guardian Glass Statik-Rechner können Glasfachleute die Glasbelastung und -durchbiegung für Standardverglasungsanordnungen unter Wind-, Klima- und Linienlasten gemäß EN 16612 prüfen. Durch die Festlegung von Glasabmessungen, Aufbau, Stützbedingungen und Lasten können Nutzer eine vorläufige Tragfähigkeitsprüfung erstellen und einen Berechnungsbericht herunterladen, um die Planung und Spezifikation zu unterstützen.

Das Tool ist für Standardverglasungsanwendungen vorgesehen und unterstützt Machbarkeitsüberprüfungen und technische Diskussionen in den frühen Phasen eines Projekts. Für komplexe Geometrien, nicht standardmäßige Randbedingungen oder erweiterte Tragwerksbewertungen können Nutzer eine spezielle Berechnungsanfrage an die technischen Experten von Guardian Glass senden.

Kurzanleitung

Diese Anleitung erklärt Schritt für Schritt die Verwendung des statischen Rechners zur Überprüfung der Glasbelastung und -durchbiegung für gängige Verglasungsanordnungen. Die Qualität der Ergebnisse hängt von der Genauigkeit der Eingaben, insbesondere der Lasten, ab.

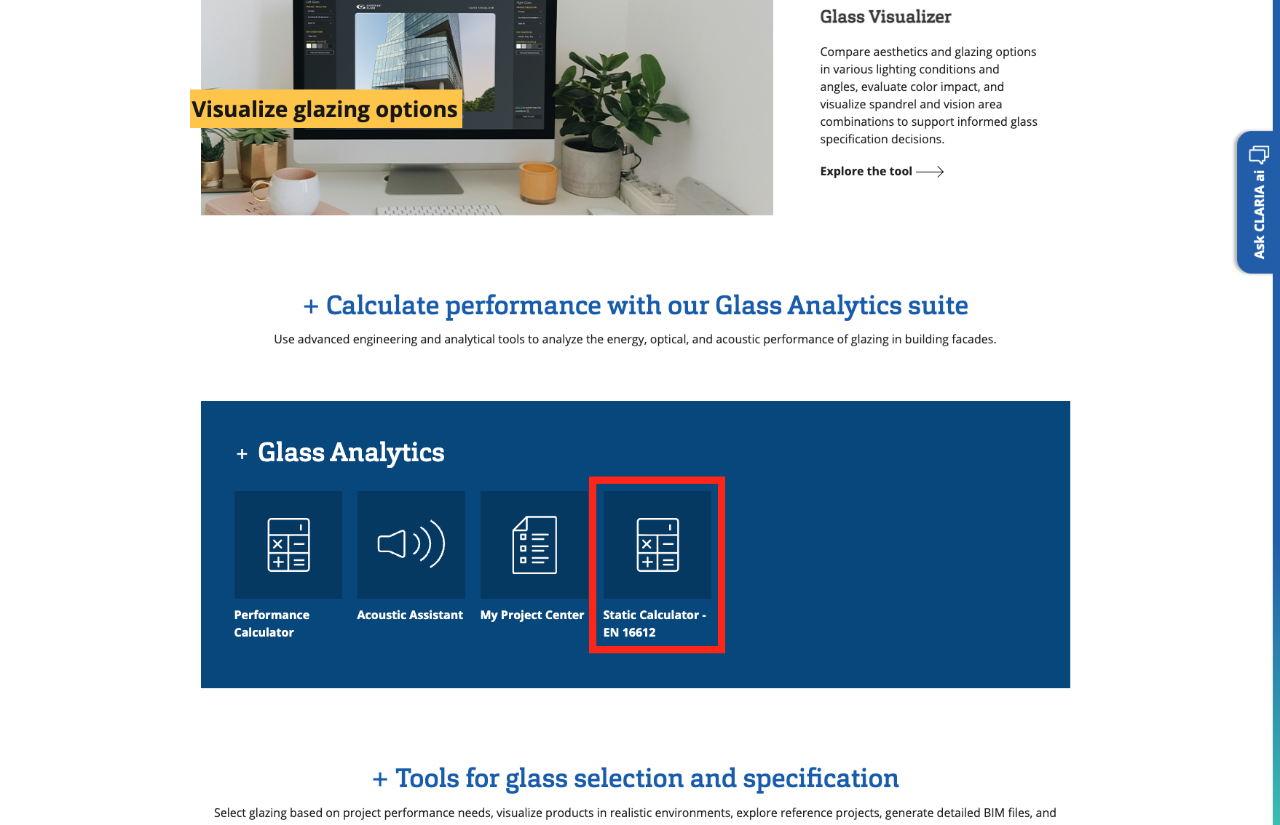

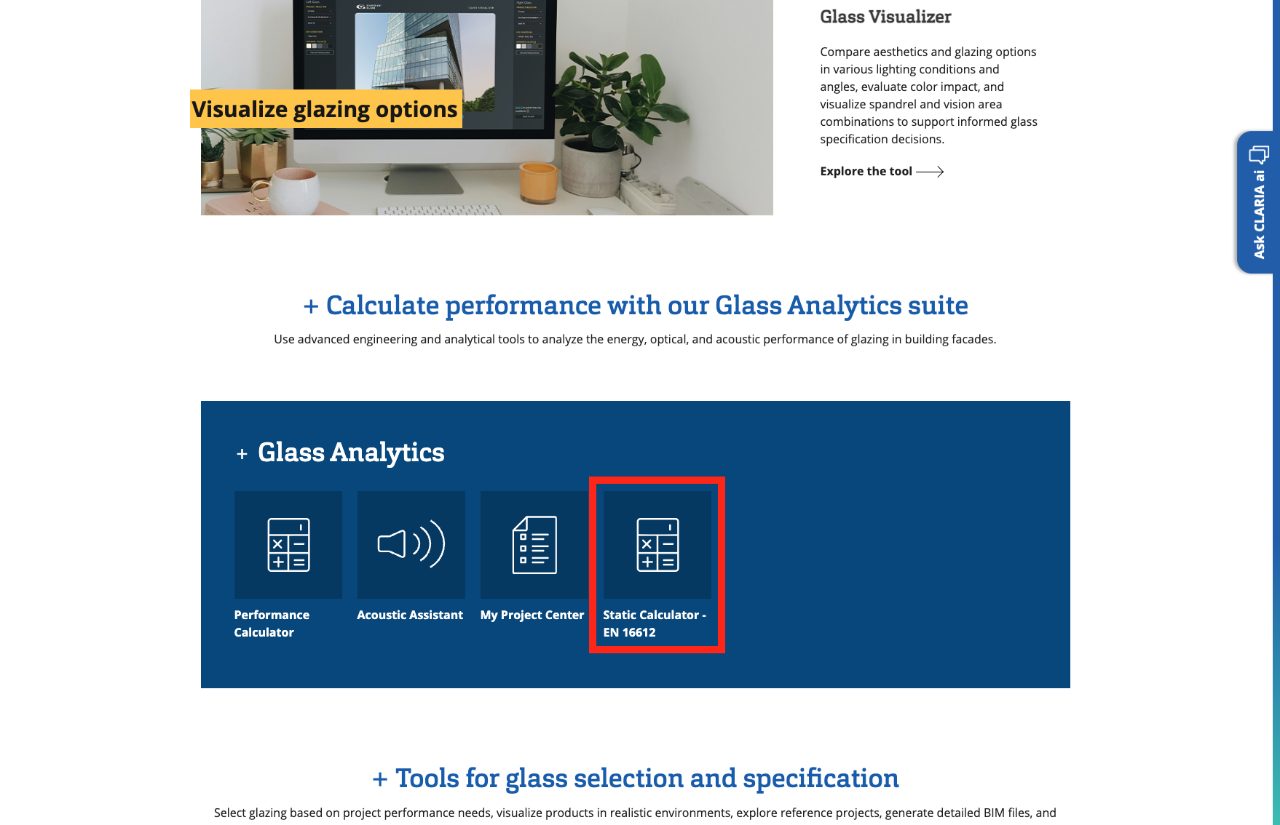

Schritt 1 – Zugriff auf das Tool

• Gehe zum Guardian Glass Ressourcen-Hub
• Öffne die statische Kalkulation - EN 16612

Schritt 2 – Gib deine Kontaktdetails und die Berichtsprache ein

• Gib deine Kontaktinformationen ein
• Wählen Sie die Sprache des Berechnungsberichts (dies ist unabhängig von der Sprache der Tool-Oberfläche)

Diese Informationen werden im generierten Bericht angezeigt.

Tipp: Stellen Sie sicher, dass Sie die richtige Region ausgewählt haben, da Standards und Standardannahmen variieren können.

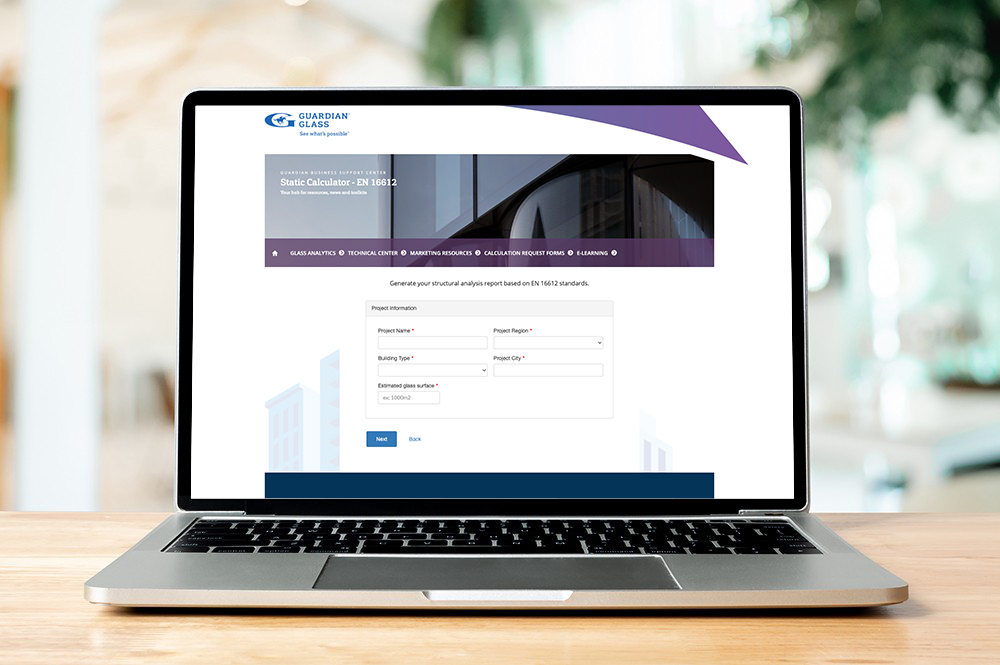

Schritt 3 – Projekt einrichten

Geben Sie grundlegende Projektinformationen an:

• Projektname
• Land und Stadt
• Gebäudetyp
• Geschätzter Glasflächenbereich (wird als interner Referenzwert verwendet)

Dieser Schritt hilft bei der Identifizierung der Berechnung und beeinflusst die strukturellen Ergebnisse nicht direkt.

Schritt 4 – Glaseinteilung und Stützkonstruktion definieren

Geben Sie die Hauptmerkmale der Verglasung ein:

• Glasbreite und -höhe – NEU: Es wurden neue Geometrien hinzugefügt: Sie können nun eine statische Berechnung für Dreiecke, Parallelogramme, Trapeze und andere spezielle Formen durchführen.
• Neigungswinkel
• Stützbedingungen (z. B. auf 2, 3 oder 4 Seiten abgestützt)

Eine korrekte Definition der Stützen ist wichtig, da sie die Ergebnisse bezüglich Spannung und Durchbiegung stark beeinflusst.

Schritt 5 – Aufbau der Verglasungskomposition

Definieren Sie die Glasaufbaustufe:

• Monolithisches Glas oder Isolierglaseinheit (IGU)
• Glasdicke(n)
• Glassubstrate
• Wärmebehandlung (geglüht, wärmeverfestigt, gehärtet)
• Verbundglasschicht (Zwischenschichten, Schichtfolge) – NEU: Eine neue Option ermöglicht es, Verbundglas als eine monolithische, dickere Scheibe zu verwenden, wodurch die Scherkopplung in Berechnungen angewendet werden kann.
• Hohlraumdicke (für IGUs)

Sie können die Zusammensetzung anpassen oder neu erstellen, bevor Sie fortfahren.

Schritt 6 – Lasten definieren (kritischer Schritt)

Windlast

• Geben Sie den Winddruck und/oder -saugeintrag ein
• Verwenden Sie die korrekte Vorzeichenkonvention:
  • Positiv = Druck
  • Negativ = Sauge
• Wählen Sie die Belastungsdauer (z. B. 3 Sekunden oder 10 Minuten)

Die Ladezeit hat direkten Einfluss auf die Berechnungsergebnisse.

Klimatische Lasten (nur IGU)

Für Isolierglaseinheiten haben klimatische Lasten Standardwerte gemäß EN 16612, Sie können sie jedoch entsprechend Ihren Projektanforderungen, den Fertigungs- und Installationsbedingungen anpassen:

Klimatische Lasten berücksichtigen Druckunterschiede aufgrund von Höhe, Temperatur und atmosphärischen Veränderungen und können die Glasbelastung erheblich beeinflussen.

NEU: Klimatische Lasten werden jetzt nur noch angezeigt, wenn relevante Kontrollkästchen ausgewählt sind, was die Oberfläche übersichtlicher und intuitiver gestaltet.

Linienlast (falls zutreffend)

Wenn eine Linienlast zutreffend ist:

• Geben Sie den Wert gemäß der entsprechenden Norm ein (z. B. EN 1991)
• Definieren Sie die Lastrichtung und die Anwendungseite
• Wählen Sie die Belastungsdauer

Schritt 7 – Berechnung abschicken

Sobald alle Eingaben abgeschlossen sind:

• Berechnung abschicken
• Das Tool wertet alle Lastfälle automatisch aus

Schritt 8 – Ergebnisse überprüfen und Bericht herunterladen

Die Ergebnisseite zeigt:

• Ob die Glaskonfiguration verifiziert ist („Proof OK“)
• Den maßgeblichen Lastfall
• Die maximale Spannung und Durchbiegung

Sie können einen PDF-Auswertungsbericht herunterladen, der alle Eingaben und Ergebnisse zusammenfasst.

NEU: Sie können eine neue Berechnung starten, ohne Ihre Kontakt- und Projektinformationen erneut eingeben zu müssen. Diese Informationen werden automatisch gespeichert und wiederverwendet; nur die Details der Glaskonfiguration müssen erneut eingegeben werden.

Häufig gestellte Fragen zum Static Calculator (FAQ)

F: Wozu wird das Tool für statische Berechnungen verwendet?

A: Das Tool überprüft die Glasbelastung und -durchbiegung für Standardverglasungs-Konfigurationen unter definierten Lasten. Es ist für die vorläufige Verifizierung und technischen Support gedacht.

F: Wie kann ich auf das Tool Static Calculator zugreifen?

A: Sie können den Static Calculator über das Ressourcen-Hub auf der Guardian Glass-Website aufrufen. Es ist auch direkt über die Performance Calculator verfügbar: Wenn Sie eine statische Berechnung von einem bestehenden Projekt in der Performance Calculator starten, werden die wichtigsten Projektdaten automatisch übertragen, sodass Sie Ihren Arbeitsablauf fortsetzen können, ohne Informationen erneut eingeben zu müssen.

F: Wann sollte ich stattdessen das Formular "Berechnungsanfrage" verwenden?

A: Verwenden Sie das Anfrageformular, wenn Ihr Projekt Folgendes umfasst:

• Komplexe Geometrien
• Punktfixierte Systeme
• Nicht standardmäßige Randbedingungen
• Lastfälle, die nicht eindeutig definiert werden können

In diesen Fällen kann ein Experte von Guardian Glass Ihre Anfrage prüfen.

F: Hat die Dauer der Belastung Auswirkungen auf die Ergebnisse?

A: Ja. Die Dauer der Belastung beeinflusst die zulässige Spannung und muss korrekt ausgewählt werden. Kurzzeitige Belastungen (z. B. Windböen) und langfristige Belastungen führen zu unterschiedlichen Ergebnissen.

F: Wie wähle ich die richtige Windlastdauer aus?

A: Nach der im Eurocode in EN 1991-1-4 festgelegten Methode beträgt die Standarddauer der Windlast 10 Minuten. Die angemessene Dauer der Windlast kann jedoch je nach gewähltem Bemessungsansatz, den Projektanforderungen und der geltenden Norm variieren und sollte immer der geltenden Spezifikation entsprechen.

F: Warum sind klimatische Lasten für Isolierglaseinheiten obligatorisch?

A: Klimatische Lasten berücksichtigen Druckänderungen, die durch folgende Faktoren verursacht werden:

• Temperaturunterschiede
• Höhenänderungen
• Veränderungen des atmosphärischen Drucks

Die Nichtberücksichtigung der klimatischen Belastung kann zu einer Unterschätzung der Glasspannung in IGUs führen.

F: Welche Vorzeichenkonvention soll ich für Windbelastungen verwenden?

A: Sie sollten Folgendes verwenden:

• Positive Werte stehen für Druck
• Negative Werte stehen für Saug

Die Verwendung des falschen Vorzeichens kann zur Umkehrung des Belastungsfalls und zur Ungültigkeit der Ergebnisse führen.

F: Woher weiß ich, welcher Linienlast angewendet werden soll?

A: Die Werte für die Linienlast werden in der Regel durch Baunormen wie EN 1991 oder nationale Normen festgelegt.

F: Kann ich eine Berechnung nach dem Absenden bearbeiten?

A: Nein. Sobald eine Berechnung abgesendet wurde, kann sie nicht mehr bearbeitet werden. Wenn Änderungen erforderlich sind, muss eine neue Berechnung erstellt werden.

F: Welche Sprachen stehen für den Berechnungsbericht zur Verfügung?

A: Die Berichtsprache kann zu Beginn des Prozesses ausgewählt werden und ist unabhängig von der Benutzersprachen.

Die Benutzersprache wird durch die auf der Startseite der Guardian Glass-Website bei der Auswahl Ihrer regionalen Website gewählte Sprache bestimmt; der Ressourcen-Hub und seine Werkzeuge, einschließlich des Tools zur statischen Berechnung, werden dann in dieser Sprache angezeigt.

F: Was bedeutet „Prüfung OK“?

A: „Prüfung OK“ bedeutet, dass die definierte Glaskonfiguration die Spannungs- und Durchbiegungskriterien für die eingegebenen Lastfälle erfüllt.
